Серия GN 817
GN 817-NI
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
Нержавеющая сталь, с пластиковой ручкой
Исполнения серии GN 817
GN 817-NI
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
GN 817-ST
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
GN-817-NI
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
GN-817-ST
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
Изображения
Схемы

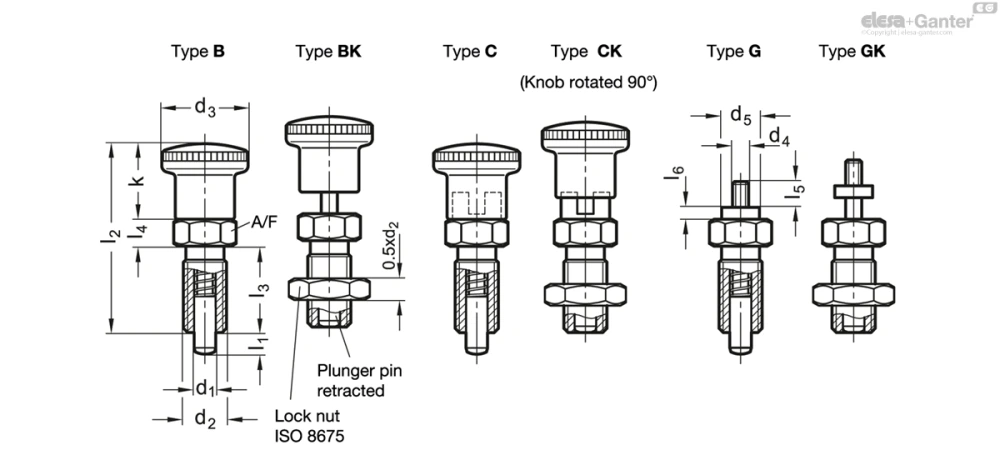

GN 817-NI
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817-4-4-B-NI | 4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 | 12 | |
| GN 817-4-6-B-NI | 4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 | 9 | |
| GN 817-5-5-B-NI | 5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 | 24 | |
| GN 817-5-8-B-NI | 5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 | 23 | |
| GN 817-6-6-B-NI | 6 | 6 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 | 30 | |
| GN 817-6-9-B-NI | 6 | 9 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 | 30 | |
| GN 817-8-8-B-NI | 8 | 8 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 | 61 | |
| GN 817-8-12-B-NI | 8 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 | 61 | |
| GN 817-10-12-B-NI | 10 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 | 63 | |
| GN 817-12-15-B-NI | 12 | 15 | M 20 x 1.5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 | 117 | |
| GN 817-16-20-B-NI | 16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 | 190 | |
| GN 817-4-4-BK-NI | 4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 | 10 | |
| GN 817-4-6-BK-NI | 4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 | 13 | |
| GN 817-5-5-BK-NI | 5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 | 24 | |
| GN 817-5-8-BK-NI | 5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 | 24 | |
| GN 817-6-6-BK-NI | 6 | 6 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 | 38 | |
| GN 817-6-9-BK-NI | 6 | 9 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 | 36 | |
| GN 817-8-8-BK-NI | 8 | 8 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 | 80 | |
| GN 817-8-12-BK-NI | 8 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 | 81 | |
| GN 817-10-12-BK-NI | 10 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 | 80 | |
| GN 817-12-15-BK-NI | 12 | 15 | M 20 x 1.5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 | 160 | |
| GN 817-16-20-BK-NI | 16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 | 260 | |
| GN 817-4-4-C-NI | 4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 | 14 | |
| GN 817-4-6-C-NI | 4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 | 10 | |
| GN 817-5-5-C-NI | 5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 | 24 | |
| GN 817-5-8-C-NI | 5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 | 20 | |
| GN 817-6-6-C-NI | 6 | 6 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 | 32 | |
| GN 817-6-9-C-NI | 6 | 9 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 | 33 | |
| GN 817-8-8-C-NI | 8 | 8 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 | 65 | |
| GN 817-8-12-C-NI | 8 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 | 68 | |
| GN 817-10-12-C-NI | 10 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 | 68 | |
| GN 817-12-15-C-NI | 12 | 15 | M 20 x 1.5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 | 125 | |
| GN 817-16-20-C-NI | 16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 | 220 | |
| GN 817-4-4-CK-NI | 4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 | 14 | |
| GN 817-4-6-CK-NI | 4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 | 15 | |
| GN 817-5-5-CK-NI | 5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 | 25 | |
| GN 817-5-8-CK-NI | 5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 | 25 | |
| GN 817-6-6-CK-NI | 6 | 6 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 | 40 | |
| GN 817-6-9-CK-NI | 6 | 9 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 | 41 | |
| GN 817-8-8-CK-NI | 8 | 8 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 | 85 | |
| GN 817-8-12-CK-NI | 8 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 | 87 | |
| GN 817-10-12-CK-NI | 10 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 | 90 | |
| GN 817-12-15-CK-NI | 12 | 15 | M 20 x 1.5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 | 170 | |
| GN 817-16-20-CK-NI | 16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 | 270 | |
| GN 817-4-4-G-NI | 4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 | 12 | |
| GN 817-4-6-G-NI | 4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 | 8 | |
| GN 817-5-5-G-NI | 5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 | 22 | |
| GN 817-5-8-G-NI | 5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 | 20 | |
| GN 817-6-6-G-NI | 6 | 6 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 | 25 | |
| GN 817-6-9-G-NI | 6 | 9 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 | 26 | |
| GN 817-8-8-G-NI | 8 | 8 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 | 54 | |
| GN 817-8-12-G-NI | 8 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 | 54 | |
| GN 817-10-12-G-NI | 10 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 | 54 | |
| GN 817-12-15-G-NI | 12 | 15 | M 20 x 1.5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 | 111 | |
| GN 817-16-20-G-NI | 16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 | 192 | |
| GN 817-4-4-GK-NI | 4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 | 12 | |
| GN 817-4-6-GK-NI | 4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 | 12 | |
| GN 817-5-5-GK-NI | 5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 | 20 | |
| GN 817-5-8-GK-NI | 5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 | 20 | |
| GN 817-6-6-GK-NI | 6 | 6 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 | 35 | |
| GN 817-6-9-GK-NI | 6 | 9 | M 12 x 1.5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 | 35 | |
| GN 817-8-8-GK-NI | 8 | 8 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 | 74 | |
| GN 817-8-12-GK-NI | 8 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 | 75 | |
| GN 817-10-12-GK-NI | 10 | 12 | M 16 x 1.5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 | 74 | |
| GN 817-12-15-GK-NI | 12 | 15 | M 20 x 1.5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 | 140 | |
| GN 817-16-20-GK-NI | 16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 | 240 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении, без контргайки
- Тип BK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
- Тип G: с резьбовым стержнем, без контргайки
- Тип GK: с резьбовым стержнем, с контргайкой
Сталь
- чернение
- Штифт из закалённой стали
Нержавеющая сталь AISI 303 NI
Химически никелированный штифт
Ручка пластиковая (полиамид PA)
- чёрный цвет, матовая отделка
- красный цвет RT RAL 3000 (добавьте RT к коду заказа)
- не съёмная
Информация
Стопорные штифты GN 817 с фиксацией в отжатом положении (типы C / CK) применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении.
Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
Техническая информация
Вопрос о продукции
Спросите о серии GN 817-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
