Штифты стопорные

с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Штифты стопорные (фиксаторы)

Таблица (PDF)

GN 412

Таблица моделей — Штифты стопорные

Артикул	d_1Pin 0/-0.06Bore+0.05/+0.1	b	d₂	d₃	d₄	h	k	l₁	l_2min.	l₃	l₄	s	A/F	t	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 412-5-35-B-1	5	35	4.3	-	25	26	25	32	6	6	14	12	12	-	5	15	69
GN 412-5-35-B-2	5	35	-	M 4	25	26	25	32	6	-	14	12	12	10	5	15	69
GN 412-6-35-B-1	6	35	4.3	-	25	26	25	32	6	6	14	12	12	-	5	15	69
GN 412-6-35-B-2	6	35	-	M 4	25	26	25	32	6	-	14	12	12	10	5	15	69
GN 412-8-47-B-1	8	47	5.3	-	33	34	35	39	10	10	18	14	17	-	9	35	150
GN 412-8-47-B-2	8	47	-	M 5	33	34	35	39	10	-	18	14	17	12	9	35	150
GN 412-10-47-B-1	10	47	5.3	-	33	34	35	39	10	10	18	14	17	-	9	35	143
GN 412-10-47-B-2	10	47	-	M 5	33	34	35	39	10	-	18	14	17	12	9	35	154
GN 412-5-35-C-1	5	35	4.3	-	25	26	25	32	6	6	14	12	12	-	5	15	69
GN 412-5-35-C-2	5	35	-	M 4	25	26	25	32	6	-	14	12	12	10	5	15	69
GN 412-6-35-C-1	6	35	4.3	-	25	26	25	32	6	6	14	12	12	-	5	15	69
GN 412-6-35-C-2	6	35	-	M 4	25	26	25	32	6	-	14	12	12	10	5	15	69
GN 412-8-47-C-1	8	47	5.3	-	33	34	35	39	10	10	18	14	17	-	9	35	150
GN 412-8-47-C-2	8	47	-	M 5	33	34	35	39	10	-	18	14	17	12	9	35	150
GN 412-10-47-C-1	10	47	5.3	-	33	34	35	39	10	10	18	14	17	-	9	35	143
GN 412-10-47-C-2	10	47	-	M 5	33	34	35	39	10	-	18	14	17	12	9	35	154

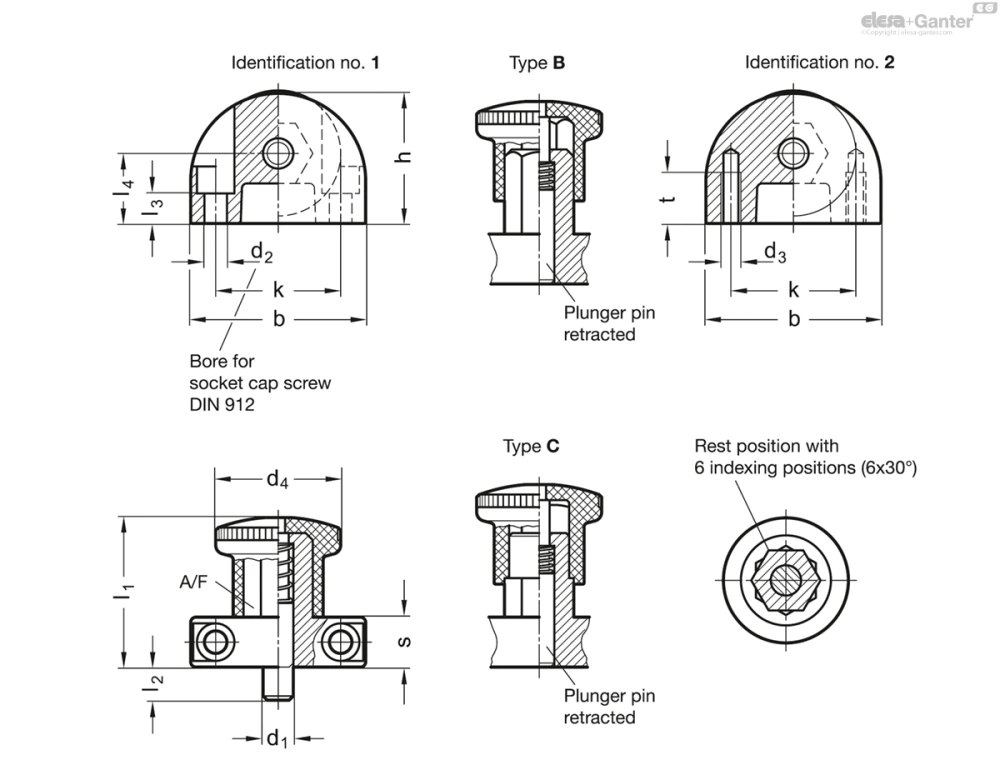

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип B: без фиксации в отжатом положении

Тип C: с фиксацией в отжатом положении

Идентификационный номер

№ 1: Монтаж с передней стороны

№ 2: Монтаж с задней стороны

Направляющая

Цинк, литьё под давлением

с пластиковым покрытием

чёрный цвет, текстурированная отделка

Ось

Нержавеющая сталь AISI 303

пружина

Нержавеющая сталь AISI 301

Поворотная ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

чёрный цвет, матовая отделка

Информация

Отличительной особенностью стопорных штифтов GN 412 является их компактная конструкция. Они устанавливаются с передней стороны при помощи болтов с цилиндрической головкой или с задней стороны при помощи винтовой резьбы. В типе С ручку можно повернуть на 30° после оттягивания стопорного стержня; ручка останется в оттянутом положении благодаря стопорному фиксатору.

Система размеров и подключений соответствует комбинации монтажных блоков GN 412.1 , соединённых с установочными втулками GN 412.2 или GN 412.3.
