Серия GN 810

GN 810-NI

Прижимы и зажимные устройства

Сталь / нержавеющая сталь, рычаг управления в вертикальном положении, с горизонтальным основанием

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 810

GN 810

Прижимы и зажимные устройства

Сталь / нержавеющая сталь, рычаг управления в вертикальном положении, с горизонтальным основанием

GN 810-NI

Прижимы и зажимные устройства

Сталь / нержавеющая сталь, рычаг управления в вертикальном положении, с горизонтальным основанием

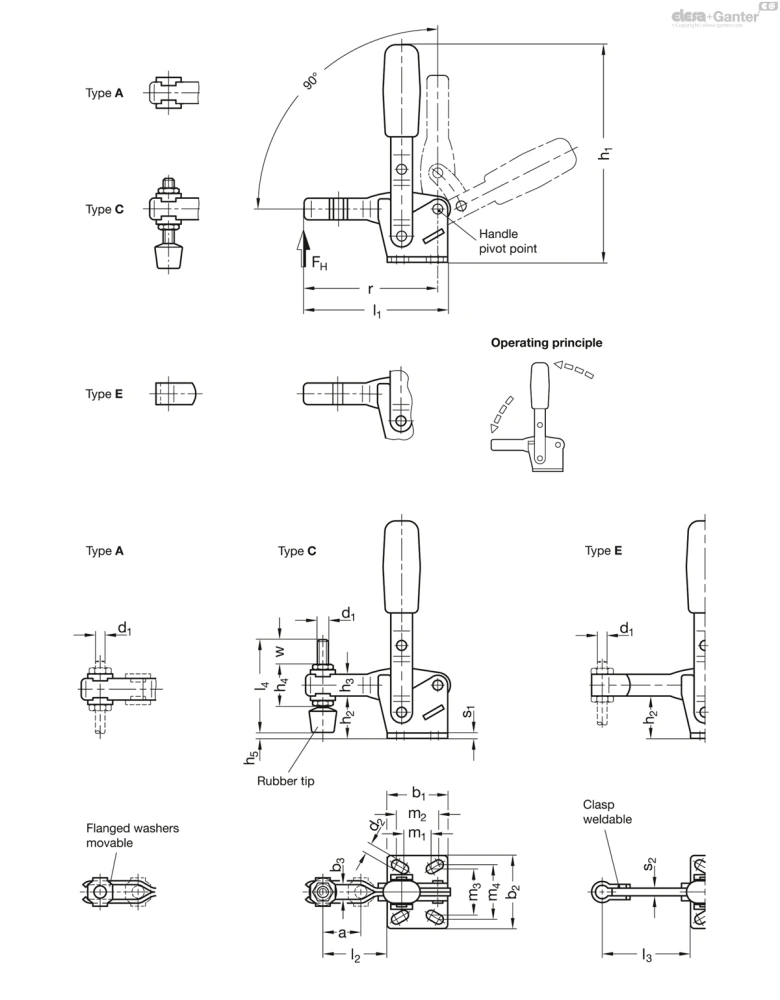

GN 810-NI

Таблица моделей — Прижимы и зажимные устройства

Артикул	Размер	Fh в Н	a ≈	b₁	b₂	b₃	d₁	d₂≈	h₁≈	h₂	h₃	h₄	h₅	l₁≈	l₂≈	l_3max.	l₄	m₁	m₂	m₃	m₄	r ≈	s₁	s₂	w	Вес (г)
GN 810-75-A-NI	75	750	20	29	34	5.2	M 5	4.5	98	20.5	11	-	-	66.5	31.5	-	-	15	16	24	24	62.5	2	-	-	92
GN 810-130-A-NI	130	1050	28	35	42	6.2	M 6	5.5	142	28	16	-	-	85	42	-	-	12.5	19	27	29	79.5	2.5	-	-	229
GN 810-230-A-NI	230	2000	40	43	45	8.5	M 8	6.5	168	33.5	18	-	-	110.5	58	-	-	19	20	32	32	104	3	-	-	379
GN 810-75-C-NI	75	750	20	29	34	5.2	M 5	4.5	98	20.5	11	19	5.5	66.5	31.5	-	45	15	16	24	24	62.5	2	-	15	92
GN 810-130-C-NI	130	1050	28	35	42	6.2	M 6	5.5	142	28	16	25.5	11.3	85	42	-	55	12.5	19	27	29	79.5	2.5	-	17.5	229
GN 810-230-C-NI	230	2000	40	43	45	8.5	M 8	6.5	168	33.5	18	30	9.5	110.5	58	-	68	19	20	32	32	104	3	-	20	400
GN 810-75-E-NI	75	750	-	29	34	-	M 5	4.5	98	20.5	11	-	-	67	-	41	-	15	16	24	24	62.5	2	4	-	90
GN 810-130-E-NI	130	1050	-	35	42	-	M 6	5.5	142	28	16	-	-	86	-	54	-	12.5	19	27	29	79.5	2.5	5	-	230
GN 810-230-E-NI	230	2000	-	43	45	-	M 8	6.5	168	33.5	18	-	-	112	-	73	-	19	20	32	32	104	3	6	-	389

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: прихват-вилка с двумя фланцевыми шайбами

Тип C: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип E: Цельный прихват с зажимом

Вариант исполнения из стали

Закалённая сталь С10, оцинкованная, глубокой пассивации

Цапфы закаленные

Опорные оси (для размера 230 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Вертикальные шарнирные зажимы GN 810 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.

Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип А) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа C.

Вариант типа E может использоваться или путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.
