Серия GN 810

GN 810

Прижимы и зажимные устройства

Сталь / нержавеющая сталь, рычаг управления в вертикальном положении, с горизонтальным основанием

Сталь

Таблица (PDF)

Исполнения серии GN 810

GN 810

Прижимы и зажимные устройства

Сталь / нержавеющая сталь, рычаг управления в вертикальном положении, с горизонтальным основанием

GN 810-NI

Прижимы и зажимные устройства

Сталь / нержавеющая сталь, рычаг управления в вертикальном положении, с горизонтальным основанием

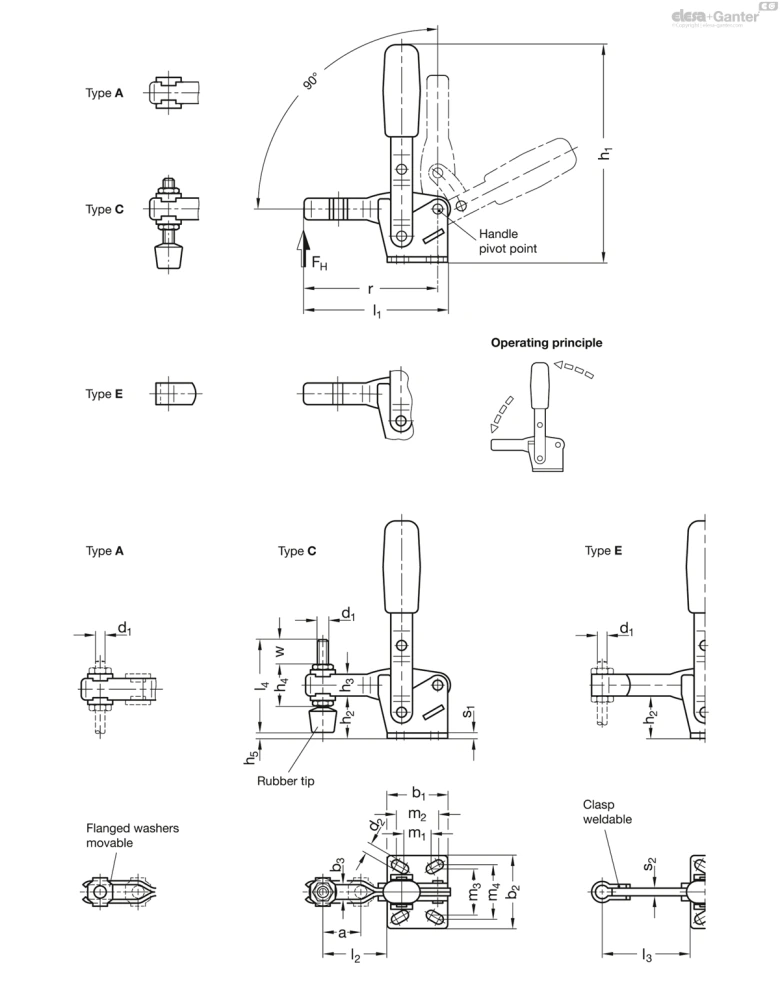

GN 810

Таблица моделей — Прижимы и зажимные устройства

Артикул	Размер	Fh в Н	a ≈	b₁	b₂	b₃	d₁	d₂≈	h₁≈	h₂	h₃	h₄	h₅	l₁≈	l₂≈	l_3max.	l₄	m₁	m₂	m₃	m₄	r ≈	s₁	s₂	w	Вес (г)
GN 810-75-A	75	750	20	29	34	5.2	M 5	4.5	98	20.5	11	-	-	66.5	31.5	-	-	15	16	24	24	62.5	2	-	-	98
GN 810-130-A	130	1050	28	35	42	6.2	M 6	5.5	142	28	16	-	-	85	42	-	-	12.5	19	27	29	79.5	2.5	-	-	200
GN 810-230-A	230	2000	40	43	45	8.5	M 8	6.5	168	33.5	18	-	-	110.5	58	-	-	19	20	32	32	104	3	-	-	350
GN 810-330-A	330	2400	43	50	65	10.5	M 10	8.5	195	43	22	-	-	129	66	-	-	29	32	46	45	122	3.5	-	-	590
GN 810-430-A	430	2800	64	58	65	12.5	M 12	8.5	247	55.5	26	-	-	164	88	-	-	32	32	45	45	156	4	-	-	1060
GN 810-530-A	530	4500	90	80	95	12.5	M 12	12.5	303	84.5	32	-	-	223	125	-	-	50	51	70	70	212	7	-	-	2000
GN 810-75-C	75	750	20	29	34	5.2	M 5	4.5	98	20.5	11	19	5.5	66.5	31.5	-	45	15	16	24	24	62.5	2	-	15	100
GN 810-130-C	130	1050	28	35	42	6.2	M 6	5.5	142	28	16	25.5	11.3	85	42	-	55	12.5	19	27	29	79.5	2.5	-	17.5	230
GN 810-230-C	230	2000	40	43	45	8.5	M 8	6.5	168	33.5	18	30	9.5	110.5	58	-	68	19	20	32	32	104	3	-	20	410
GN 810-330-C	330	2400	43	50	65	10.5	M 10	8.5	195	43	22	37	15	129	66	-	77	29	32	46	45	122	3.5	-	19	650
GN 810-430-C	430	2800	64	58	65	12.5	M 12	8.5	247	55.5	26	43	23	164	88	-	100	32	32	45	45	156	4	-	33	1060
GN 810-530-C	530	4500	90	80	95	12.5	M 12	12.5	303	84.5	32	49	52	223	125	-	100	50	51	70	70	212	7	-	27	2180
GN 810-75-E	75	750	-	29	34	-	M 5	4.5	98	20.5	11	-	-	67	-	41	-	15	16	24	24	62.5	2	4	-	107
GN 810-130-E	130	1050	-	35	42	-	M 6	5.5	142	28	16	-	-	86	-	54	-	12.5	19	27	29	79.5	2.5	5	-	240
GN 810-230-E	230	2000	-	43	45	-	M 8	6.5	168	33.5	18	-	-	112	-	73	-	19	20	32	32	104	3	6	-	380
GN 810-330-E	330	2400	-	50	65	-	M 10	8.5	195	43	22	-	-	130.5	-	86	-	29	32	46	45	122	3.5	7	-	580
GN 810-430-E	430	2800	-	58	65	-	M 12	8.5	247	55.5	26	-	-	166	-	114	-	32	32	45	45	156	4	10	-	1090
GN 810-530-E	530	4500	-	80	95	-	M 12	12.5	303	84.5	32	-	-	225	-	152	-	50	51	70	70	212	7	10	-	2066

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: прихват-вилка с двумя фланцевыми шайбами

Тип C: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип E: Цельный прихват с зажимом

Вариант исполнения из стали

Закалённая сталь С10, оцинкованная, глубокой пассивации

Цапфы закаленные

Опорные оси (для размера 230 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Вертикальные шарнирные зажимы GN 810 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.

Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип А) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа C.

Вариант типа E может использоваться или путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.
