Серия GN 810.4
GN 810.4-NI
Прижимы и зажимные устройства
рычаг управления в вертикальном положении, с стопорного механизма, с вертикальной монтажной опорой
Нержавеющая сталь
Исполнения серии GN 810.4
Изображения

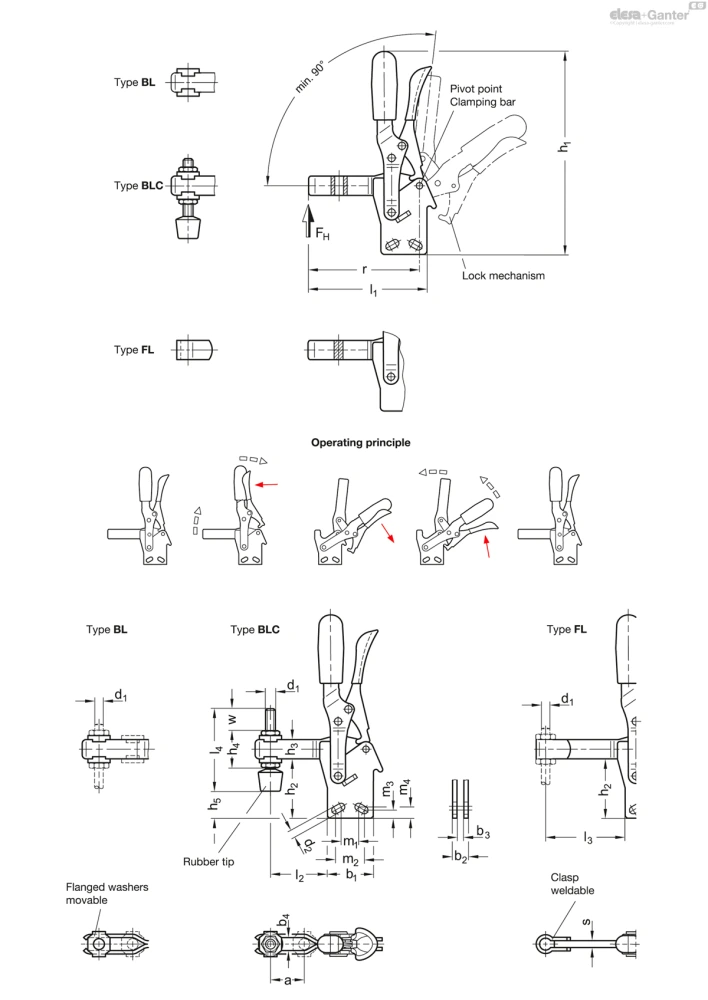

Схемы
GN 810.4-NI
Таблица моделей — Прижимы и зажимные устройства
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
m3 |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 810.4-130-BL-NI | 1050 | 35 | 10 | 6.2 | M 6 | 5.5 | 156 | 130 | 41.5 | 41.5 | 16 | 85 | 85 | 1050 | - | - | 12.5 | 7.5 | 79 | 79 | - | - | - | - | 264 | 28 | 35 | 10 | 5 | - | M 6 | 5.5 | 156 | 41.5 | 16 | - | - | 85 | 42 | - | - | 12.5 | 19 | 6.5 | 7.5 | 79.5 | - | - | 264 | |
| GN 810.4-230-BL-NI | 2000 | 43 | 12 | 8.5 | M 8 | 6.5 | 183 | 230 | 48 | 48 | 18 | 110.5 | 110.5 | 2000 | - | - | 18 | 6.5 | 104 | 104 | - | - | - | - | 444 | 40 | 43 | 12 | 6 | - | M 8 | 6.5 | 183 | 48 | 18 | - | - | 110.5 | 58 | - | - | 18 | 21 | 6.5 | 6.5 | 104 | - | - | 444 | |
| GN 810.4-130-BLC-NI | 1050 | 35 | 10 | 6.2 | M 6 | 5.5 | 156 | 130 | 41.5 | 41.5 | 16 | 85 | 85 | 1050 | - | 55 | 12.5 | 7.5 | 79 | 79 | - | - | 17.5 | 17.5 | 275 | 28 | 35 | 10 | 5 | 6.2 | M 6 | 5.5 | 156 | 41.5 | 16 | 25.5 | 25 | 85 | 42 | - | 55 | 12.5 | 19 | 6.5 | 7.5 | 79.5 | - | 17.5 | 280 | |
| GN 810.4-230-BLC-NI | 2000 | 43 | 12 | 8.5 | M 8 | 6.5 | 183 | 230 | 48 | 48 | 18 | 110.5 | 110.5 | 2000 | - | 68 | 18 | 6.5 | 104 | 104 | - | - | 20 | 20 | 478 | 40 | 43 | 12 | 6 | 8.5 | M 8 | 6.5 | 183 | 48 | 18 | 30 | 24 | 110.5 | 58 | - | 68 | 18 | 21 | 6.5 | 6.5 | 104 | - | 20 | 478 | |
| GN 810.4-130-FL-NI | 1050 | 35 | 10 | - | M 6 | 5.5 | 156 | 130 | 41.5 | 41.5 | 16 | 86 | 86 | 1050 | 54 | - | 12.5 | 7.5 | 79 | 79 | 5 | 5 | - | - | 271 | - | 35 | 10 | - | 8.5 | M 6 | 5.5 | 156 | 41.5 | 16 | - | - | - | 86 | 54 | - | 12.5 | 19 | 6.5 | 7.5 | 79.5 | 5 | - | 271 | |
| GN 810.4-230-FL-NI | 2000 | 43 | 12 | - | M 8 | 6.5 | 183 | 230 | 48 | 48 | 18 | 112 | 112 | 2000 | 73 | - | 18 | 6.5 | 104 | 104 | 6 | 6 | - | - | 456 | - | 43 | 12 | - | 8.5 | M 8 | 6.5 | 183 | 48 | 18 | - | - | - | 112 | 73 | - | 18 | 21 | 6.5 | 6.5 | 104 | 6 | - | 456 |
Характеристики
Типы
- Тип BL: вилочный прихват с двумя фланцевыми шайбами
- Тип BLC: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1
- Тип FL: цельнометаллический вариант исполнения с защелкой, монтаж методом приварки
- Тип VL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)
- Тип VLС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)
Вариант исполнения из стали
- Сталь с поверхностной закалкой С 10Оцинкованный, синий пассивированный
- Цапфы закаленные
- Опорные оси закаленные
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Нажимной винт GN 708.1, Тип A
Оцинкованная сталь, с голубой пассивацией
Резиновый наконечник, по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Нажимной винт GN 708.1, Тип A
Нержавеющая сталь AISI 304
Резиновый наконечник, по Шору А 85
Информация
Вертикальные прижимы GN 810.4 фиксируются в обоих конечных положениях. В зажатом положении таким образом предотвращается непроизвольное открытие или открытие вследствие вибраций; также в отрытом положении это предотвращает самозакрытие прижима, вызванное, например, удлиненным прихватом. Расфиксация производится одной рукой, позволяя затем открыть/закрыть прижим.
Фиксаторы работают по принципу тумблера: рычажок и защелка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.
Вертикальные прижимы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип BL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа BLС также входит нажимной винт с неопреновым наконечником.
Вариант типа FL можно использовать, либо приварив прихват, на котором затем можно разместить зависящий от области применения прижимной крепежный элемент, либо с помощью планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.
Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип VL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа VLС также входит нажимной винт с неопреновым наконечником.
