Серия GN 810.4

GN 810.4

Прижимы и зажимные устройства

рычаг управления в вертикальном положении, с стопорного механизма, с вертикальной монтажной опорой

Сталь

Таблица (PDF)

Исполнения серии GN 810.4

GN 810.4

Прижимы и зажимные устройства

рычаг управления в вертикальном положении, с стопорного механизма, с вертикальной монтажной опорой

GN 810.4-NI

Прижимы и зажимные устройства

рычаг управления в вертикальном положении, с стопорного механизма, с вертикальной монтажной опорой

GN 810.4

Таблица моделей — Прижимы и зажимные устройства

Артикул	a₁	b	d₂	b₉	l ±1	Размер	h₂≈	l₁	Fh в Н	m₅	r	s₁	t₂	a ≈	b₁	b₂	b₃	b₄	d₁	d₂≈	h₁≈	h₂	h₃	h₄	h_5max.	l₁≈	l₂≈	l₃	l_3max.	l₄	m₁	m₂	m₃	m₄	r ≈	s	w	Вес (г)
GN 810.4-130-BL	35	10	6.2	M 6	5.5	130	41.5	85	1050	7.5	79	-	-	28	35	10	5	6.2	M 6	5.5	156	41.5	16	-	-	85	42	-	-	-	12.5	19	6.5	7.5	79.5	-	-	264
GN 810.4-230-BL	43	12	8.5	M 8	6.5	230	48	110.5	2000	6.5	104	-	-	40	43	12	6	8.5	M 8	6.5	183	48	18	-	-	110.5	58	-	-	-	18	21	6.5	6.5	104	-	-	444
GN 810.4-130-BLC	35	10	6.2	M 6	5.5	130	41.5	85	1050	7.5	79	-	17.5	28	35	10	5	6.2	M 6	5.5	156	41.5	16	25.5	25	85	42	-	-	55	12.5	19	6.5	7.5	79.5	-	17.5	280
GN 810.4-230-BLC	43	12	8.5	M 8	6.5	230	48	110.5	2000	6.5	104	-	20	40	43	12	6	8.5	M 8	6.5	183	48	18	30	24	110.5	58	-	-	68	18	21	6.5	6.5	104	-	20	478
GN 810.4-130-FL	35	10	-	M 6	5.5	130	41.5	86	1050	7.5	79	5	-	-	35	10	-	-	M 6	5.5	156	41.5	16	-	-	-	86	-	54	-	12.5	19	6.5	7.5	79.5	5	-	271
GN 810.4-230-FL	43	12	-	M 8	6.5	230	48	112	2000	6.5	104	6	-	-	43	12	-	-	M 8	6.5	183	48	18	-	-	-	112	-	73	-	18	21	6.5	6.5	104	6	-	456
GN 810.4-130-VL	-	-	-	-	-	130	-	-	500	-	-	-	-	67.5	35	10	5	6.2	M 6	5.5	156	41.5	16	25.5	25	164	121	55	-	-	12.5	19	6.5	7.5	158	-	17.5	375
GN 810.4-230-VL	-	-	-	-	-	230	-	-	1000	-	-	-	-	71.5	43	12	6	8.5	M 8	6.5	183	48	18	30	24	198	145.5	68	-	-	19.5	19.5	6.5	6.5	191	-	20	545
GN 810.4-130-VLC	-	-	-	-	-	130	-	-	500	-	-	-	-	67.5	35	10	5	6.2	M 6	5.5	156	41.5	16	25.5	25	164	121	55	-	-	12.5	19	6.5	7.5	158	-	17.5	391
GN 810.4-230-VLC	-	-	-	-	-	230	-	-	1000	-	-	-	-	71.5	43	12	6	8.5	M 8	6.5	183	48	18	30	24	198	145.5	68	-	-	19.5	19.5	6.5	6.5	191	-	20	579

3D-модель Технические данные (PDF)

Характеристики

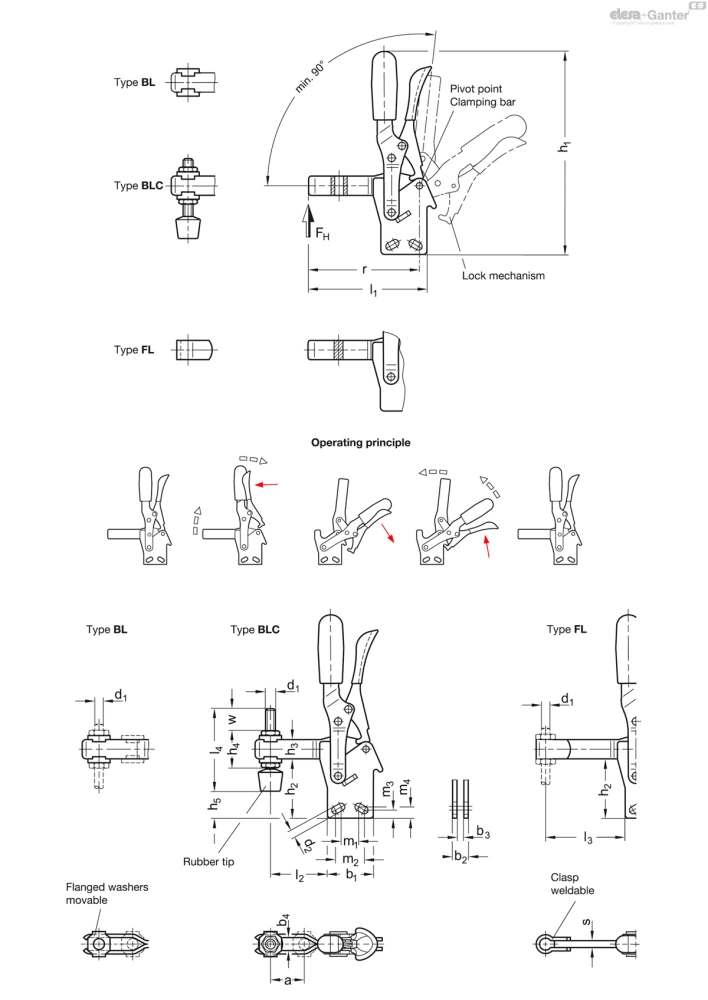

Типы

Тип BL: вилочный прихват с двумя фланцевыми шайбами

Тип BLC: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1

Тип FL: цельнометаллический вариант исполнения с защелкой, монтаж методом приварки

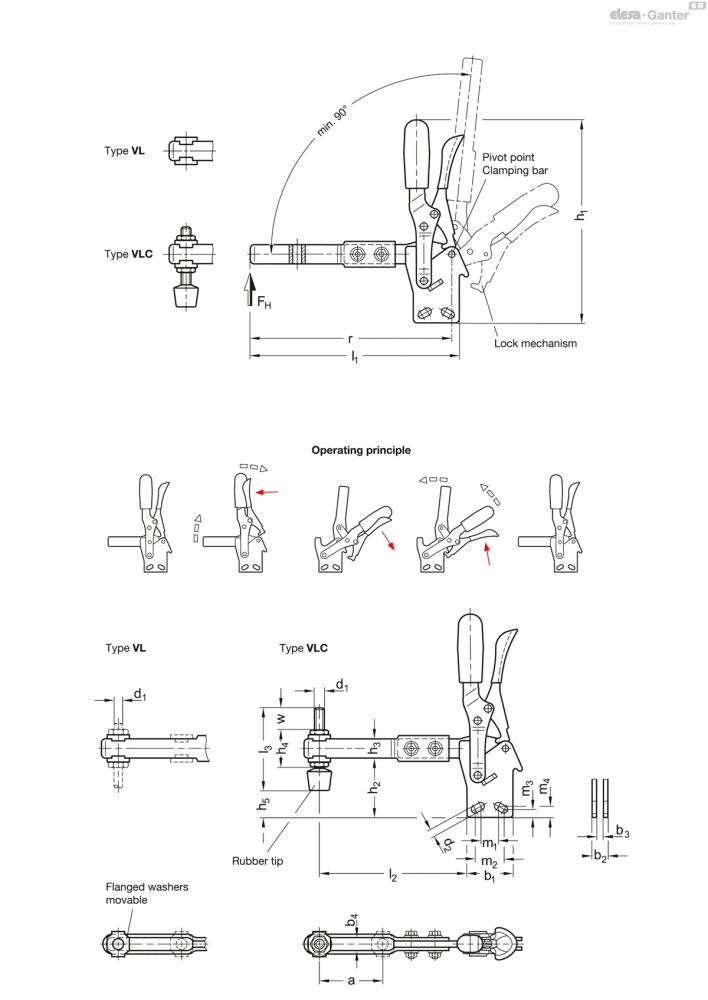

Тип VL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)

Тип VLС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)

Вариант исполнения из стали

Сталь с поверхностной закалкой С 10Оцинкованный, синий пассивированный

Цапфы закаленные

Опорные оси закаленные

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Нажимной винт GN 708.1, Тип A

Оцинкованная сталь, с голубой пассивацией

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Нажимной винт GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Вертикальные прижимы GN 810.4 фиксируются в обоих конечных положениях. В зажатом положении таким образом предотвращается непроизвольное открытие или открытие вследствие вибраций; также в отрытом положении это предотвращает самозакрытие прижима, вызванное, например, удлиненным прихватом. Расфиксация производится одной рукой, позволяя затем открыть/закрыть прижим.

Фиксаторы работают по принципу тумблера: рычажок и защелка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.

Вертикальные прижимы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип BL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа BLС также входит нажимной винт с неопреновым наконечником.

Вариант типа FL можно использовать, либо приварив прихват, на котором затем можно разместить зависящий от области применения прижимной крепежный элемент, либо с помощью планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип VL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа VLС также входит нажимной винт с неопреновым наконечником.
