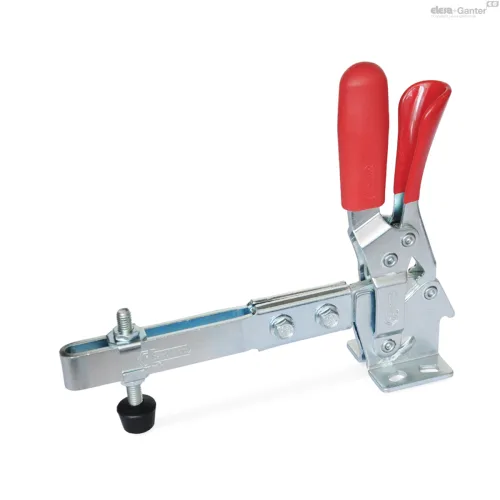

Серия GN 810.3
GN 810.3-NI
Прижимы и зажимные устройства
Сталь/нержавеющая сталь|-|,|-|рычаг управления в вертикальном положении, с стопорного механизма, с горизонтальным основанием
Нержавеющая сталь
Исполнения серии GN 810.3
GN 810.3
Прижимы и зажимные устройства
Сталь/нержавеющая сталь|-|,|-|рычаг управления в вертикальном положении, с стопорного механизма, с горизонтальным основанием
GN 810.3-NI
Прижимы и зажимные устройства
Сталь/нержавеющая сталь|-|,|-|рычаг управления в вертикальном положении, с стопорного механизма, с горизонтальным основанием
Изображения

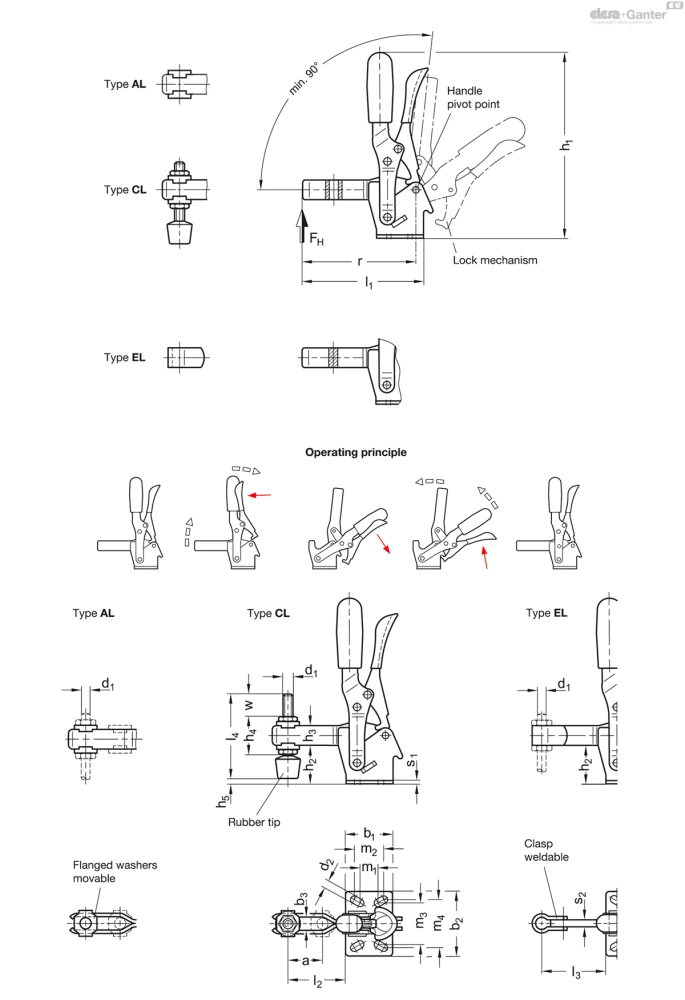

Схемы
GN 810.3-NI
Таблица моделей — Прижимы и зажимные устройства
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 810.3-130-AL-NI | 1050 | 28 | 35 | 42 | M 6 | 5.5 | 5.5 | 142 | 142 | 130 | 28 | 16 | - | 85 | 85 | 42 | - | 1050 | - | 12.5 | 79.5 | 79.5 | 2.5 | - | 268 | 28 | 35 | 42 | 6.2 | M 6 | 5.5 | 142 | 28 | 16 | 25.5 | 11.3 | 85 | 42 | 54 | 55 | 12.5 | 19 | 27 | 29 | 79.5 | 2.5 | 5 | 17.5 | 268 | |
| GN 810.3-130-CL-NI | 1050 | 28 | 35 | 42 | M 6 | 5.5 | 5.5 | 142 | 142 | 130 | 28 | 16 | 11.3 | 85 | 85 | 42 | - | 1050 | 55 | 12.5 | 79.5 | 79.5 | 2.5 | 17.5 | 280 | 28 | 35 | 42 | 6.2 | M 6 | 5.5 | 142 | 28 | 16 | 25.5 | 11.3 | 85 | 42 | 54 | 55 | 12.5 | 19 | 27 | 29 | 79.5 | 2.5 | 5 | 17.5 | 284 | |
| GN 810.3-130-EL-NI | 1050 | - | 35 | 42 | M 6 | 5.5 | 5.5 | 142 | 142 | 130 | 28 | 16 | - | 86 | 86 | - | 54 | 1050 | - | 12.5 | 79.5 | 79.5 | 2.5 | - | 271 | 28 | 35 | 42 | 6.2 | M 6 | 5.5 | 142 | 28 | 16 | 25.5 | 11.3 | 86 | 42 | 54 | 55 | 12.5 | 19 | 27 | 29 | 79.5 | 2.5 | 5 | 17.5 | 271 | |
| GN 810.3-230-AL-NI | 2000 | 40 | 43 | 45 | M 8 | 6.5 | 6.5 | 168 | 168 | 230 | 33.5 | 18 | - | 110.5 | 110.5 | 58 | - | 2000 | - | 18 | 104 | 104 | 3 | - | 444 | 40 | 43 | 45 | 8.5 | M 8 | 6.5 | 168 | 33.5 | 18 | 30 | 9.5 | 110.5 | 58 | 73 | 68 | 18 | 21 | 32 | 32 | 104 | 3 | 6 | 20 | 444 | |
| GN 810.3-230-CL-NI | 2000 | 40 | 43 | 45 | M 8 | 6.5 | 6.5 | 168 | 168 | 230 | 33.5 | 18 | 9.5 | 110.5 | 110.5 | 58 | - | 2000 | 68 | 18 | 104 | 104 | 3 | 20 | 478 | 40 | 43 | 45 | 8.5 | M 8 | 6.5 | 168 | 33.5 | 18 | 30 | 9.5 | 110.5 | 58 | 73 | 68 | 18 | 21 | 32 | 32 | 104 | 3 | 6 | 20 | 478 | |
| GN 810.3-230-EL-NI | 2000 | - | 43 | 45 | M 8 | 6.5 | 6.5 | 168 | 168 | 230 | 33.5 | 18 | - | 112 | 112 | - | 73 | 2000 | - | 18 | 104 | 104 | 3 | - | 454 | 40 | 43 | 45 | 8.5 | M 8 | 6.5 | 168 | 33.5 | 18 | 30 | 9.5 | 112 | 58 | 73 | 68 | 18 | 21 | 32 | 32 | 104 | 3 | 6 | 20 | 454 |
Характеристики
Типы
- Тип AL: швеллерный вариант исполнения с двумя фланцевыми шайбами
- Тип CL: швеллерный вариант исполнения с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
- Тип |b
bb|: цельнометаллический вариант исполнения с защелкой, монтаж методом приварки
- Тип UL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)
- Тип ULС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)
Вариант исполнения из стали
- Сталь с поверхностной закалкой С 10, оцинковка, пассивирование голубым покрытием
- Цапфы закаленные
- Опорные оси закаленные
Все подвижные части
смазаны специальной смазкой
Рукоятка
Высококачественный маслостойкий пластик красного цвета
Нажимной винт GN 708.1, Тип A
Оцинкованная сталь
Резиновый наконечник, твердость по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Высококачественный маслостойкий пластик красного цвета
Spindle assembly GN 708.1, Тип A
Оцинкованная сталь либо нержавеющая сталь AISI 304
Резиновый наконечник, по Шору А 85
Информация
Горизонтальные шарнирные зажимы GN 810.3 оснащены предохранительной функцией: в закрытом положении зажим блокируется подпружиненным крючком-предохранителем, который предотвращает случайное открытие фиксатора вследствие вибраций или случайного нажатия. Для открытия зажима нужно потянуть рукоятку вверх, чтобы высвободить крючок-предохранитель из его паза. Все действия выполняются одной рукой.
Фиксаторы работают по принципу тумблера: рычажок и защелка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.
Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип AL) могут при необходимости дополнительно оснащаться прижимным винтом. Помимо этого, в комплектацию типа CL также входит шпиндельный узел с неопреновым наконечником.
Фиксаторы типа EL можно использовать либо с привариванием защелки, к которой затем крепится прижимной фиксатор необходимого типа, либо с планками в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.
Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип UL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа ULС также входит нажимной винт с неопреновым наконечником.
