Серия GN 810.3

GN 810.3

Прижимы и зажимные устройства

Сталь/нержавеющая сталь|-|,|-|рычаг управления в вертикальном положении, с стопорного механизма, с горизонтальным основанием

Сталь

Таблица (PDF)

Исполнения серии GN 810.3

GN 810.3

Прижимы и зажимные устройства

GN 810.3-NI

Прижимы и зажимные устройства

GN 810.3

Таблица моделей — Прижимы и зажимные устройства

Артикул	a	d₂	Размер	l₁	l₂	Fh в Н	r	a ≈	b₁	b₂	b₃	d₁	d₂≈	h₁≈	h₂	h₃	h₄	h₅	h_5max.	l₁≈	l₂≈	l₃	l_3max.	l₄	m₁	m₂	m₃	m₄	r ≈	s	s₁	s₂	w	Вес (г)
GN 810.3-130-AL	28	5.5	130	85	42	1050	79.5	28	35	42	6.2	M 6	5.5	142	28	16	25.5	11.3	-	85	42	-	54	55	12.5	19	27	29	79.5	-	2.5	5	17.5	268
GN 810.3-130-CL	28	5.5	130	85	42	1050	79.5	28	35	42	6.2	M 6	5.5	142	28	16	25.5	11.3	-	85	42	-	54	55	12.5	19	27	29	79.5	-	2.5	5	17.5	284
GN 810.3-130-EL	-	5.5	130	86	-	1050	79.5	28	35	42	6.2	M 6	5.5	142	28	16	25.5	11.3	-	86	42	-	54	55	12.5	19	27	29	79.5	-	2.5	5	17.5	271
GN 810.3-130-UL	-	-	130	-	-	500	-	67.5	35	42	6.3	M 6	5.5	142	28	16	25.5	-	11.3	164	121	55	-	-	12.5	19	27	29	158	2.5	-	-	17.5	375
GN 810.3-130-ULC	-	-	130	-	-	500	-	67.5	35	42	6.3	M 6	5.5	142	28	16	25.5	-	11.3	164	121	55	-	-	12.5	19	27	29	158	2.5	-	-	17.5	391
GN 810.3-230-AL	40	6.5	230	110.5	58	2000	104	40	43	45	8.5	M 8	6.5	168	33.5	18	30	9.5	-	110.5	58	-	73	68	18	21	32	32	104	-	3	6	20	444
GN 810.3-230-CL	40	6.5	230	110.5	58	2000	104	40	43	45	8.5	M 8	6.5	168	33.5	18	30	9.5	-	110.5	58	-	73	68	18	21	32	32	104	-	3	6	20	478
GN 810.3-230-EL	-	6.5	230	112	-	2000	104	40	43	45	8.5	M 8	6.5	168	33.5	18	30	9.5	-	112	58	-	73	68	18	21	32	32	104	-	3	6	20	454
GN 810.3-230-UL	-	-	230	-	-	1000	-	71.5	43	45	8.2	M 8	6.5	168	33.5	18	30	-	9.5	198	145.5	68	-	-	19.5	19.5	32	32	191	3	-	-	20	545
GN 810.3-230-ULC	-	-	230	-	-	1000	-	71.5	43	45	8.2	M 8	6.5	168	33.5	18	30	-	9.5	198	145.5	68	-	-	19.5	19.5	32	32	191	3	-	-	20	579

3D-модель Технические данные (PDF)

Характеристики

Типы

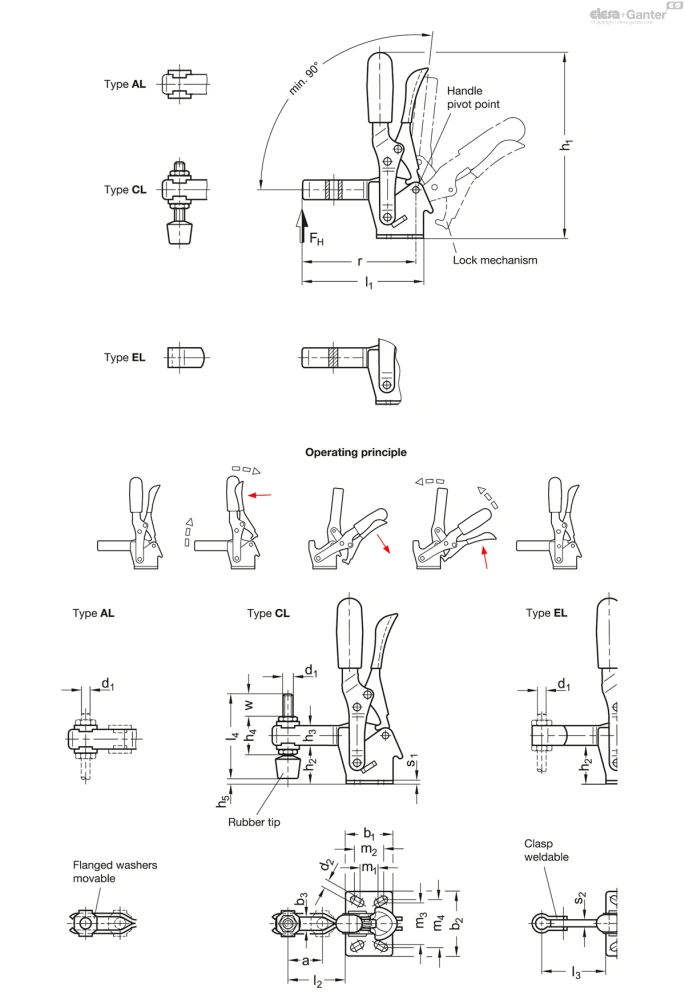

Тип AL: швеллерный вариант исполнения с двумя фланцевыми шайбами

Тип CL: швеллерный вариант исполнения с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип |b
bb|: цельнометаллический вариант исполнения с защелкой, монтаж методом приварки

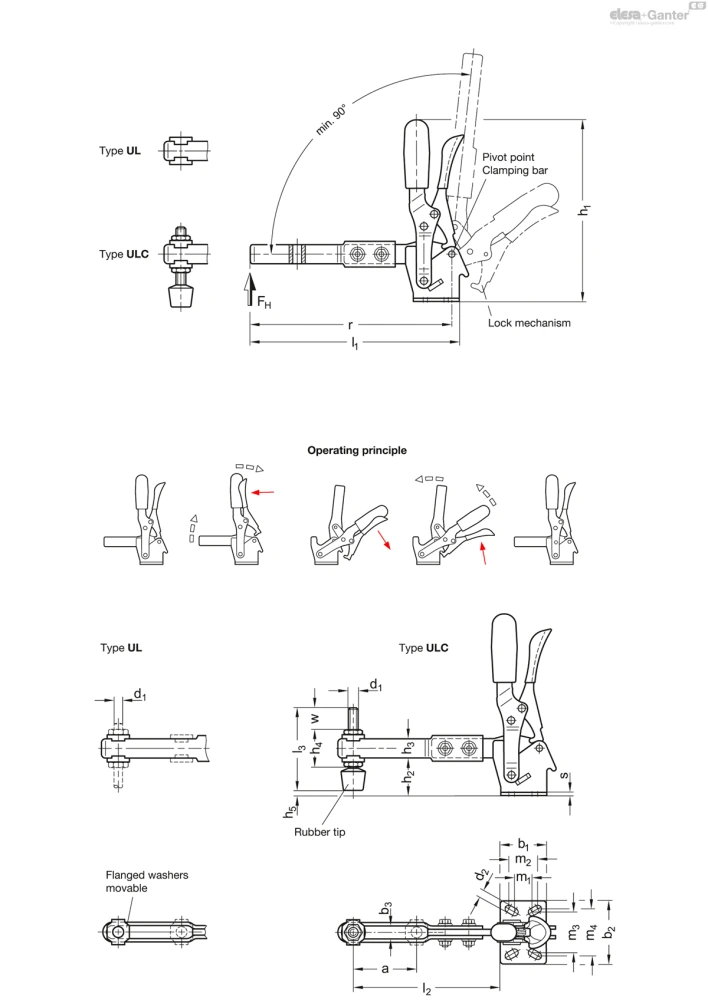

Тип UL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)

Тип ULС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)

Вариант исполнения из стали

Сталь с поверхностной закалкой С 10, оцинковка, пассивирование голубым покрытием

Цапфы закаленные

Опорные оси закаленные

Все подвижные части

смазаны специальной смазкой

Рукоятка

Высококачественный маслостойкий пластик красного цвета

Нажимной винт GN 708.1, Тип A

Оцинкованная сталь

Резиновый наконечник, твердость по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Высококачественный маслостойкий пластик красного цвета

Spindle assembly GN 708.1, Тип A

Оцинкованная сталь либо нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Горизонтальные шарнирные зажимы GN 810.3 оснащены предохранительной функцией: в закрытом положении зажим блокируется подпружиненным крючком-предохранителем, который предотвращает случайное открытие фиксатора вследствие вибраций или случайного нажатия. Для открытия зажима нужно потянуть рукоятку вверх, чтобы высвободить крючок-предохранитель из его паза. Все действия выполняются одной рукой.

Фиксаторы работают по принципу тумблера: рычажок и защелка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип AL) могут при необходимости дополнительно оснащаться прижимным винтом. Помимо этого, в комплектацию типа CL также входит шпиндельный узел с неопреновым наконечником.

Фиксаторы типа EL можно использовать либо с привариванием защелки, к которой затем крепится прижимной фиксатор необходимого типа, либо с планками в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип UL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа ULС также входит нажимной винт с неопреновым наконечником.
