Серия GN 784
GN 784-B
Поворотные шаровые соединители
Алюминий
Шарик с наружной резьбой
Исполнения серии GN 784
Изображения

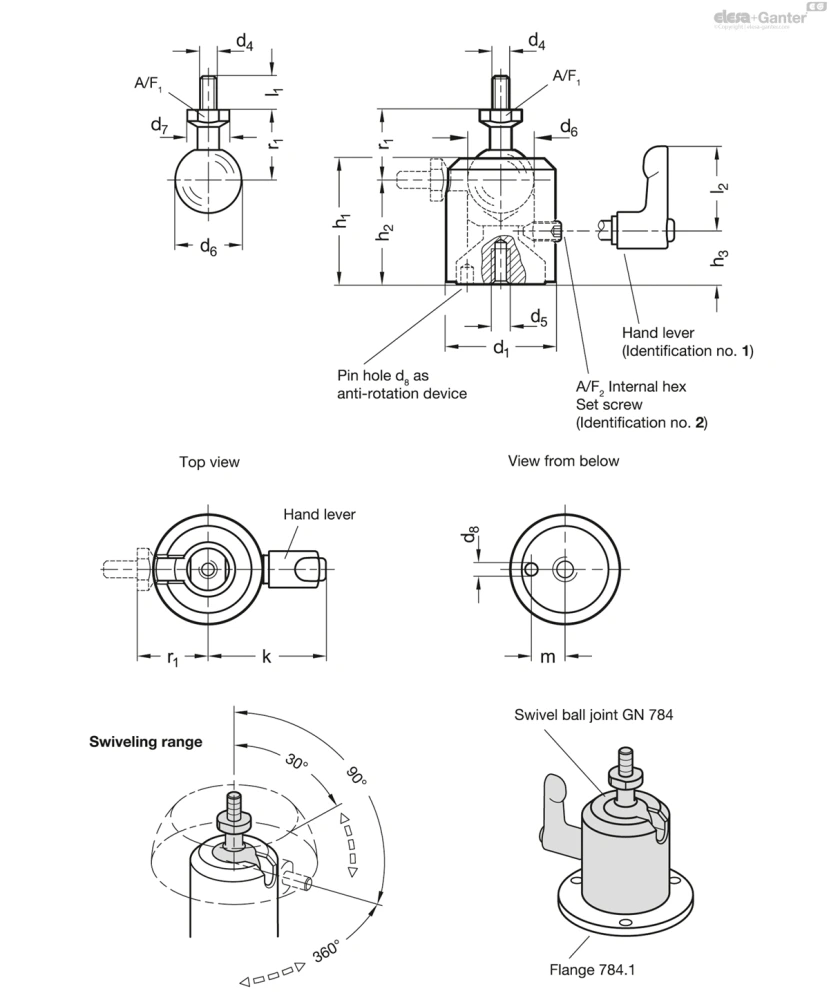

Схемы
GN 784-B
Таблица моделей — Поворотные шаровые соединители
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 784-23-M5-B-1-ELS | 23 | M 5 | - | M 5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | 32 | 8 | 22 | 7 | 17.3 | 9 | - | 1.5 | 4.5 | 70 | |
| GN 784-23-M5-B-2-ELS | 23 | M 5 | - | M 5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | - | 8 | - | 7 | 17.3 | 9 | 2.5 | 1.5 | 4.5 | 33 | |
| GN 784-23-M6-B-1-ELS | 23 | M 6 | - | M 5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | 32 | 10 | 22 | 7 | 17.3 | 9 | - | 1.5 | 4.5 | 43 | |
| GN 784-23-M6-B-2-ELS | 23 | M 6 | - | M 5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | - | 10 | - | 7 | 17.3 | 9 | 2.5 | 1.5 | 4.5 | 40 | |
| GN 784-23-1/4-B-1-ELS | 23 | - | 1/4 (= 1/4-20) | M 5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | 32 | 10 | 22 | 7 | 17.3 | 9 | - | 1.5 | 4.5 | 43 | |
| GN 784-23-1/4-B-2-ELS | 23 | - | 1/4 (= 1/4-20) | M 5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | - | 10 | - | 7 | 17.3 | 9 | 2.5 | 1.5 | 4.5 | 30 | |
| GN 784-31-M6-B-1-ELS | 31 | M 6 | - | M 6 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | 36 | 10 | 22 | 9 | 21.5 | 12 | - | 2.5 | 6.5 | 83 | |
| GN 784-31-M6-B-2-ELS | 31 | M 6 | - | M 6 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | - | 10 | - | 9 | 21.5 | 12 | 3 | 2.5 | 6.5 | 70 | |
| GN 784-31-1/4-B-1-ELS | 31 | - | 1/4 (= 1/4-20) | M 6 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | 36 | 10 | 22 | 9 | 21.5 | 12 | - | 2.5 | 6.5 | 84 | |
| GN 784-31-1/4-B-2-ELS | 31 | - | 1/4 (= 1/4-20) | M 6 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | - | 10 | - | 9 | 21.5 | 12 | 3 | 2.5 | 6.5 | 70 | |
| GN 784-31-M8-B-1-ELS | 31 | M 8 | - | M 6 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | 36 | 12 | 22 | 9 | 21.5 | 12 | - | 2.5 | 6.5 | 84 | |
| GN 784-31-M8-B-2-ELS | 31 | M 8 | - | M 6 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | - | 12 | - | 9 | 21.5 | 12 | 3 | 2.5 | 6.5 | 80 | |
| GN 784-39-M6-B-1-ELS | 39 | M 6 | - | M 8 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 44 | 10 | 30 | 12 | 25.5 | 13 | - | 4 | 16 | 160 | |
| GN 784-39-M6-B-2-ELS | 39 | M 6 | - | M 8 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | - | 10 | - | 12 | 25.5 | 13 | 4 | 4 | 16 | 130 | |
| GN 784-39-M8-B-1-ELS | 39 | M 8 | - | M 8 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 44 | 12 | 30 | 12 | 25.5 | 13 | - | 4 | 16 | 159 | |
| GN 784-39-M8-B-2-ELS | 39 | M 8 | - | M 8 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | - | 12 | - | 12 | 25.5 | 13 | 4 | 4 | 16 | 139 | |
| GN 784-39-3/8-B-1-ELS | 39 | - | 3/8 (= 3/8-16) | M 8 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 44 | 12 | 30 | 12 | 25.5 | 13 | - | 4 | 16 | 165 | |
| GN 784-39-3/8-B-2-ELS | 39 | - | 3/8 (= 3/8-16) | M 8 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | - | 12 | - | 12 | 25.5 | 13 | 4 | 4 | 16 | 165 | |
| GN 784-49-M8-B-1-ELS | 49 | M 8 | - | M 8 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | 49 | 12 | 30 | 16 | 30.8 | 17 | - | 4 | 20 | 289 | |
| GN 784-49-M8-B-2-ELS | 49 | M 8 | - | M 8 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | - | 12 | - | 16 | 30.8 | 17 | 4 | 4 | 20 | 263 | |
| GN 784-49-3/8-B-1-ELS | 49 | - | 3/8 (= 3/8-16) | M 8 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | 49 | 12 | 30 | 16 | 30.8 | 17 | - | 4 | 20 | 292 | |
| GN 784-49-3/8-B-2-ELS | 49 | - | 3/8 (= 3/8-16) | M 8 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | - | 12 | - | 16 | 30.8 | 17 | 4 | 4 | 20 | 268 | |
| GN 784-49-M10-B-1-ELS | 49 | M 10 | - | M 8 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | 49 | 15 | 30 | 16 | 30.8 | 17 | - | 4 | 20 | 294 | |
| GN 784-49-M10-B-2-ELS | 49 | M 10 | - | M 8 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | - | 15 | - | 16 | 30.8 | 17 | 4 | 4 | 20 | 265 |
Характеристики
Типы
- Тип A: шарик с внутренней резьбой
- Тип B: шарик с наружной резьбой
Идентификационный номер
- № 1: зажим с регулируемой ручкой рычажного типа
- № 2: зажим с установочным винтом
Корпус
Алюминий
анодированный, чёрный цвет ELS
Основание, шарик
Алюминий, гладкая поверхность
Регулируемая ручка рычажного типа (код № 1)
- Цинк, литьё под давлением
С пластиковым покрытием
серебристый цвет, RAL 9006, текстурированная отделка
- Резьбовой стержень и фиксирующий винт
Нержавеющая сталь AISI 303
Установочный винт (код № 2)
Нержавеющая сталь AISI 304
Информация
Шарнирные шаровые соединители GN 784 позволяют точно и плавно регулировать шаровой шарнир в пределах диапазона вращения. Это даёт особое преимущество при регулировке положения сканеров, камер, осветительных приборов, мониторов и т. д.
Благодаря эффективному зажимному механизму даже незначительный крутящий момент на зажимном винте приводит к сравнительно высокому прижимному давлению на шарике. Это давление легко создаётся зажимным рычагом (код № 1).
Шариковые соединители можно крепить снизу на внутреннюю резьбу d5 либо сверху на три отверстия во фланце GN 784.1, который доступен в качестве аксессуара и поставляется отдельно.
Чтобы прижатие оставалось неизменно надёжным и сильным, на контактных поверхностях шариков не должно быть смазки. Превышение рекомендуемого крутящего момента способствует лучшему закреплению шарового соединителя в его конечном положении, но ускоряет износ зажимного механизма и может привести к его отказу.
Аксессуары
- Фланцы GN 784.1
По запросу
- Лепестковая ручка в качестве прижимного компонента DIN 6335
Техническая информация
