Серия GN 724.10
GN 724.10-ZB
Защёлки
Сталь / нержавеющая сталь, для фиксаторов со скошенным штифтом
Оцинкованная, воронёная пассивированная
Исполнения серии GN 724.10
Изображения

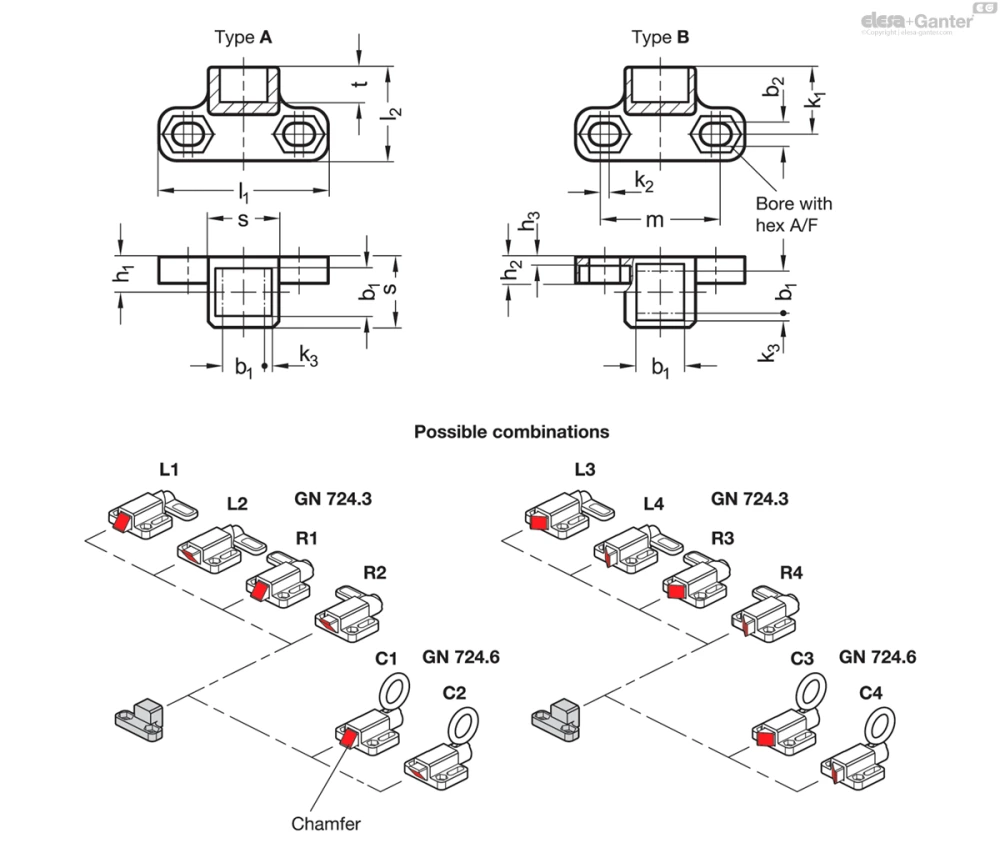

Схемы
GN 724.10-ZB
Таблица моделей — Защёлки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 724.10-13-20-A-ZB | 13 | 20 | 6.5 | 10 | 7.5 | 1.5 | 19 | 2.5 | 1.5 | 48 | 26.5 | 34 | 10 | 11 | 54 | |
| GN 724.10-13-20-B-ZB | 13 | 20 | 6.5 | 10 | 7.5 | 1.5 | 19 | 2.5 | 1.5 | 48 | 26.5 | 34 | 10 | 11 | 54 | |
| GN 724.10-20-30-A-ZB | 20 | 30 | 10 | 15 | 14 | 5 | 27.5 | 3 | 2 | 80 | 40 | 55 | 17 | 17 | 238 | |
| GN 724.10-20-30-B-ZB | 20 | 30 | 10 | 15 | 14 | 5 | 27.5 | 3 | 2 | 80 | 40 | 55 | 17 | 17 | 238 |
Характеристики
Типы
- Тип A: для фиксаторов / рычажных фиксаторов со скошенным штифтом, верх / низ
- Тип B: для фиксаторов / рычажных фиксаторов со скошенным штифтом, справа / слева
Прецизионное литьё из стали
- Оцинкованный, с голубой пассивацией ZB
- Оцинкованный и с пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
Прецизионное литьё из нержавеющей стали AISI CF-8 NI
Информация
Защёлки GN 724.10 комбинируются с пружинными защёлками и фиксаторами серии GN 724 и далее, когда приложение требует нескольких положений фиксации или стопоров. При выборе защёлки необходимо учитывать ориентацию скошенного штифта в соответствии с вариантами комбинирования, указанными в стандартном листе.
Отверстия с канавкой с шестигранником позволяют крепить винтами с головкой под торцевой ключ по стандарту ISO 4762, винтами с шестигранной головкой по стандарту DIN 931 или шестигранными гайками по стандарту DIN 934.
Техническая информация
Вопрос о продукции
Спросите о серии GN 724.10-ZB — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
