Серия GN 724.10-ZB

GN 724.10-20-30-B-ZB

Защёлки

Защёлки

Сталь / нержавеющая сталь, для фиксаторов со скошенным штифтом

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

GN 724.10-20-30-B-ZB — Защёлки GN 724.10-20-30-B-ZB — Защёлки

Схемы

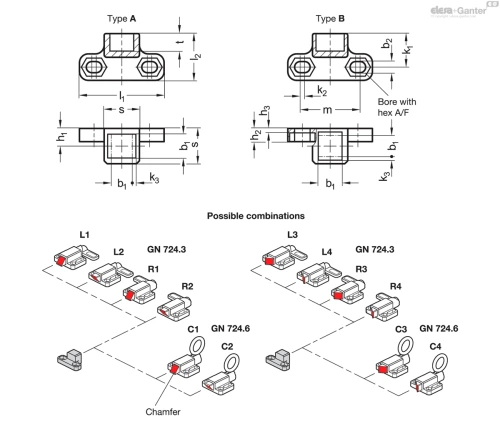

Схема GN 724.10-ZB

GN 724.10-20-30-B-ZB

Технические характеристики — Защёлки

b1
20
s
30
b2+0.3
10
h1
15
h2
14
h3
5
k1
27.5
k2
3
k3
2
l1
80
l2
40
m
55
A/F
17
t
17
Weight (in g)
238
Вес (г)
238

Все модели серии GN 724.10-ZB (4) →

Характеристики

Типы

  • Тип A: для фиксаторов / рычажных фиксаторов со скошенным штифтом, верх / низ
  • Тип B: для фиксаторов / рычажных фиксаторов со скошенным штифтом, справа / слева

Прецизионное литьё из стали

  • Оцинкованный, с голубой пассивацией ZB
  • Оцинкованный и с пластиковым покрытием
  • Чёрный цвет, RAL 9005, текстурированная отделка SW

Прецизионное литьё из нержавеющей стали AISI CF-8 NI

Информация

Защёлки GN 724.10 комбинируются с пружинными защёлками и фиксаторами серии GN 724 и далее, когда приложение требует нескольких положений фиксации или стопоров. При выборе защёлки необходимо учитывать ориентацию скошенного штифта в соответствии с вариантами комбинирования, указанными в стандартном листе.

Отверстия с канавкой с шестигранником позволяют крепить винтами с головкой под торцевой ключ по стандарту ISO 4762, винтами с шестигранной головкой по стандарту DIN 931 или шестигранными гайками по стандарту DIN 934.

Техническая информация
