Серия GN 721
GN 721-LA
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
Левосторонний замок
Исполнения серии GN 721
GN 721-LA
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-LAK
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-LB
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-LBK
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-RA
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-RAK
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-RB
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
GN 721-RBK
Рычажные фиксаторы с кулачковым механизмом
Сталь, без функции блокировки, с концевым упором на 180°
Изображения

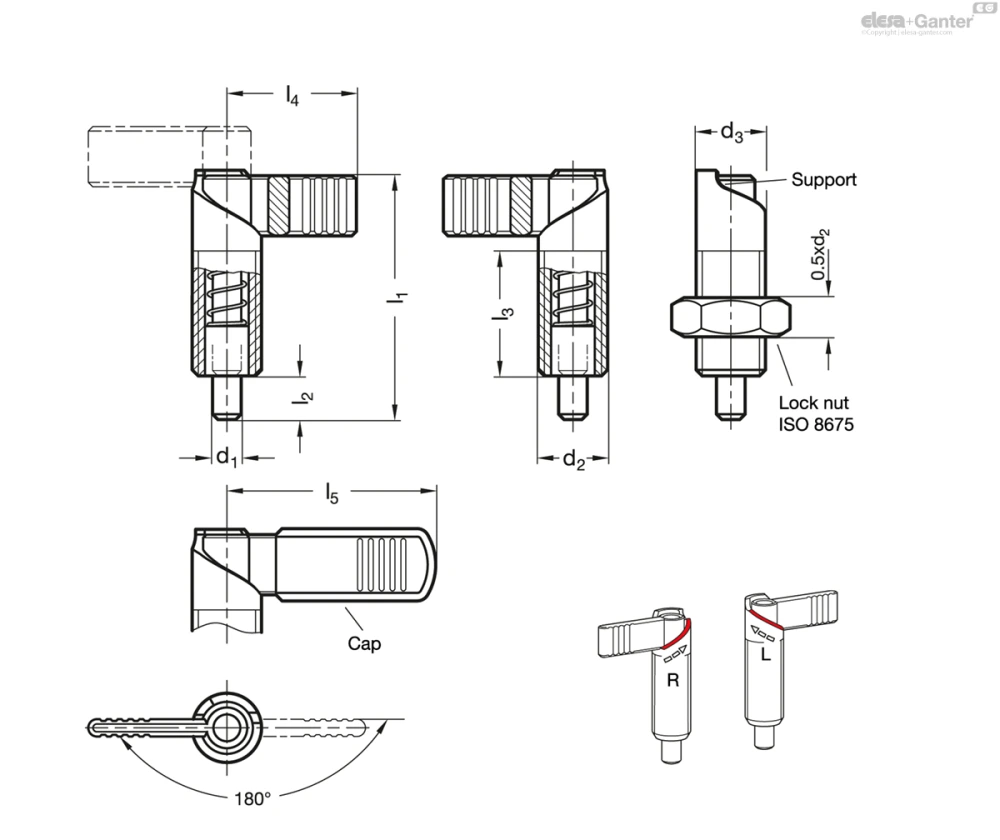

Схемы
GN 721-LA
Таблица моделей — Рычажные фиксаторы с кулачковым механизмом
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 721-5-M10x1-LA | 5 | M 10 x 1 | 10 | 37.5 | 6 | 19 | 21 | - | 7 | 20 | 18 | |
| GN 721-6-M12x1,5-LA | 6 | M 12 x 1.5 | 12 | 47 | 8 | 26 | 26 | 32 | 8 | 18 | 30 | |
| GN 721-8-M16x1,5-LA | 8 | M 16 x 1.5 | 16 | 56 | 10 | 30 | 32 | 42 | 11 | 29 | 65 | |
| GN 721-10-M20x1,5-LA | 10 | M 20 x 1.5 | 20 | 69 | 12 | 37 | 37 | 52 | 21 | 57 | 130 |
Характеристики
Типы
- Тип RA: правосторонний замок
- Тип RB: правосторонний замок, с пластиковым колпачком
- Тип RAK: правосторонний замок, с контргайкой
- Тип RBK: правосторонний замок, с пластиковым колпачком, с контргайкой
- Тип LA: левосторонний замок
- Тип LB: левосторонний замок, с пластиковым колпачком
- Тип LAK: левосторонний замок, с контргайкой
- Тип LBK: левосторонний замок, с пластиковым колпачком, с контргайкой
Направляющая / рычаг защёлки
Сталь
Чернение
Штифт фиксатора
Сталь
Азотирование
Колпачок для типа RB / RBK / LB / LBK
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Нажимная пружина
Нержавеющая сталь AISI 301
Информация
Для рычажных фиксаторов с кулачковым механизмом GN 721 штифт стопорного фиксатора отводится поворотом замка на 180°.
Когда рычажные фиксаторы с кулачковым механизмом расположены симметрично, левосторонний или правосторонний типы позволяют обеспечить практически одинаковую установку направления замка.
