Серия GN 721.6
GN 721.6-RAK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
Правосторонний замок, с контргайкой
Исполнения серии GN 721.6
GN 721.6-LA
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-LAK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-LB
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-LBK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-RA
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-RAK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-RB
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
GN 721.6-RBK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, с функцией блокировки, с концевым упором на 180°
Изображения
Схемы

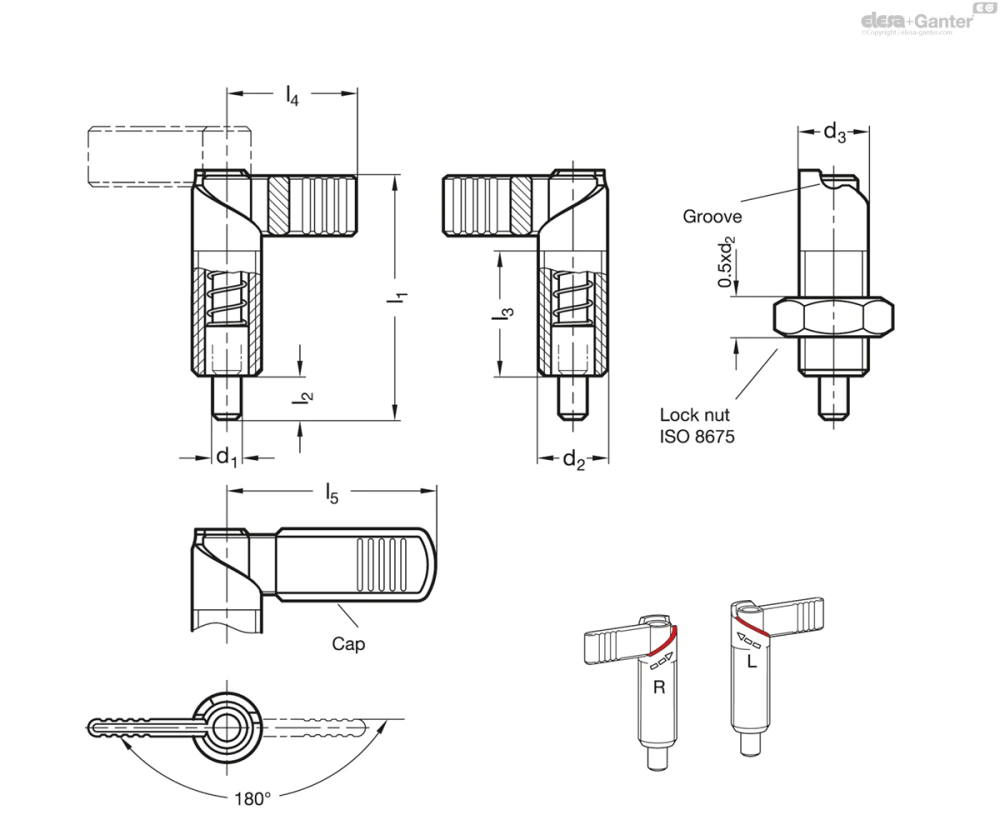

GN 721.6-RAK
Таблица моделей — Рычажные фиксаторы с кулачковым механизмом
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 721.6-5-M10x1-RAK | 5 | M 10 x 1 | 10 | 37.5 | 6 | 19 | 21 | - | 7 | 20 | 24 | |
| GN 721.6-6-M12x1,5-RAK | 6 | M 12 x 1.5 | 12 | 47 | 8 | 26 | 26 | 32 | 8 | 18 | 38 | |
| GN 721.6-8-M16x1,5-RAK | 8 | M 16 x 1.5 | 16 | 56 | 10 | 30 | 32 | 42 | 11 | 29 | 38 | |
| GN 721.6-10-M20x1,5-RAK | 10 | M 20 x 1.5 | 20 | 69 | 12 | 37 | 37 | 52 | 21 | 57 | 162 |
Характеристики
Типы
- Тип RA: правосторонний замок
- Тип RB: правосторонний замок, с пластиковым колпачком
- Тип RAK: правосторонний замок, с контргайкой
- Тип RBK: правосторонний замок, с пластиковым колпачком, с контргайкой
- Тип LA: левосторонний замок
- Тип LB: левосторонний замок, с пластиковым колпачком
- Тип LAK: левосторонний замок, с контргайкой
- Тип LBK: левосторонний замок, с пластиковым колпачком, с контргайкой
Направляющая / штифт фиксатора / рычаг защёлки
Нержавеющая сталь AISI 303
Колпачок для типа RB / RBK / LB / LBK
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Нажимная пружина
Нержавеющая сталь AISI 301
Контргайка ISO 8675
Нержавеющая сталь
Информация
Паз на рычажных фиксаторах GN 721.6 гарантирует, что установочный штифт останется в отведённом положении.
Для противоположно направленных рычажных фиксаторов с кулачковым механизмом левосторонний или правосторонний типы обеспечивают практическое применение, то есть такую же настройку замка.
Принадлежности
GN 909.5 Тонкие шестигранные гайки
