Серия GN 721.5
GN 721.5-LBK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
Левосторонний замок, с пластиковым колпачком, с контргайкой
Исполнения серии GN 721.5
GN 721.5-LA
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-LAK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-LB
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-LBK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-RA
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-RAK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-RB
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
GN 721.5-RBK
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
Изображения
Схемы

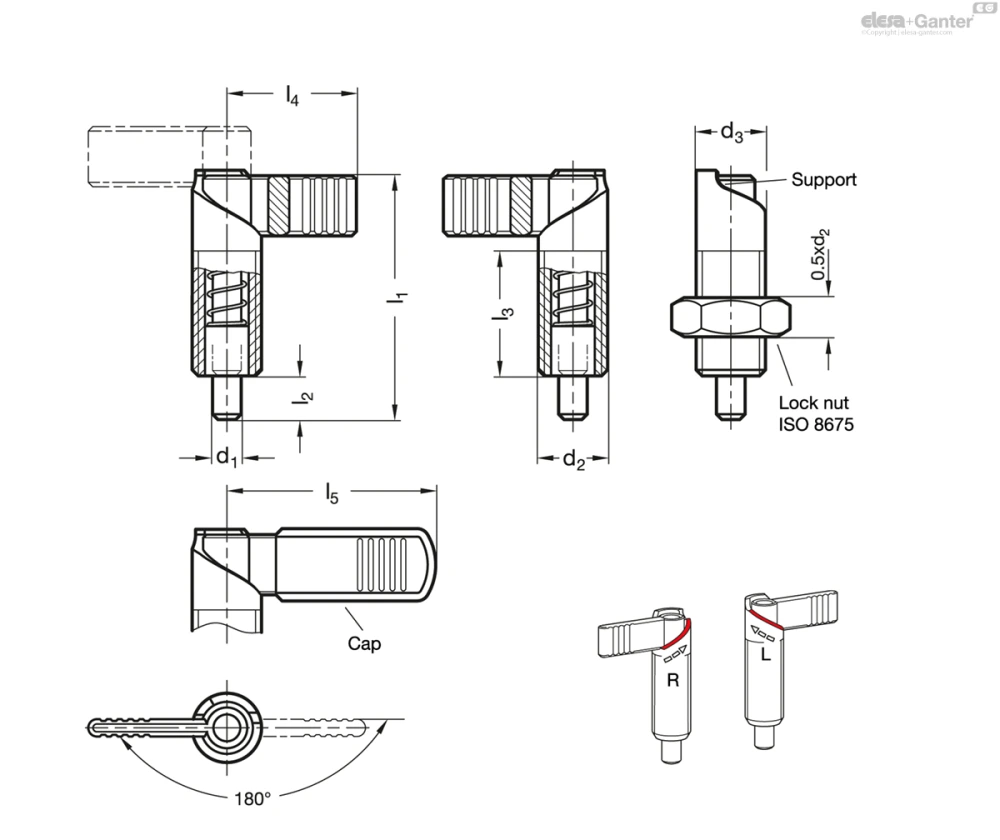

GN 721.5-LBK
Таблица моделей — Рычажные фиксаторы с кулачковым механизмом
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 721.5-6-M12x1,5-LBK | 6 | M 12 x 1.5 | 12 | 47 | 8 | 26 | 26 | 32 | 8 | 18 | 30 | |
| GN 721.5-8-M16x1,5-LBK | 8 | M 16 x 1.5 | 16 | 56 | 10 | 30 | 32 | 42 | 11 | 29 | 85 | |
| GN 721.5-10-M20x1,5-LBK | 10 | M 20 x 1.5 | 20 | 69 | 12 | 37 | 37 | 52 | 21 | 57 | 162 |
Характеристики
Типы
- Тип RA: правосторонний замок
- Тип RB: правосторонний замок, с пластиковым колпачком
- Тип RAK: правосторонний замок, с контргайкой
- Тип RBK: правосторонний замок, с пластиковым колпачком, с контргайкой
- Тип LA: левосторонний замок
- Тип LB: левосторонний замок, с пластиковым колпачком
- Тип LAK: левосторонний замок, с контргайкой
- Тип LBK: левосторонний замок, с пластиковым колпачком, с контргайкой
Направляющая / штифт фиксатора / рычаг защёлки
Нержавеющая сталь AISI 303
Колпачок для типа RB / RBK / LB / LBK
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Нажимная пружина
Нержавеющая сталь AISI 301
Контргайка ISO 8675
Нержавеющая сталь
Информация
Для рычажных фиксаторов с кулачковым механизмом GN 721.5 штифт стопорного фиксатора отводится поворотом замка на 180°.
Для противоположно направленных рычажных фиксаторов с кулачковым механизмом левосторонний или правосторонний типы обеспечивают практическое применение, то есть такую же настройку замка.
Принадлежности
GN 909.5 Тонкие шестигранные гайки
