Серия GN 71802.1
GN 71802.1-NI
Осевые шаровые соединители
Сталь / нержавеющая сталь, с резьбовым стержнем
Нержавеющая сталь
Исполнения серии GN 71802.1
Изображения

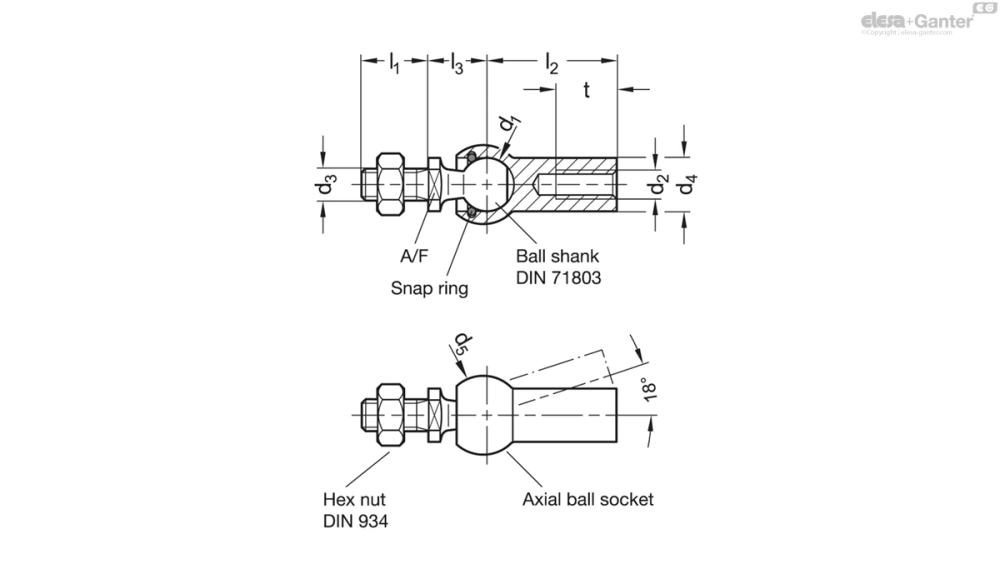

Схемы
GN 71802.1-NI
Таблица моделей — Осевые шаровые соединители
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 71802.1-8-M5-C-NI | 8 | M 5 | M 5 | 8 | 12.8 | 10.2 | 22 | 9 | 10 | 7 | 30 | 16 | |
| GN 71802.1-10-M6-C-NI | 10 | M 6 | M 6 | 10 | 14.8 | 12.5 | 25 | 11 | 11 | 8 | 40 | 26 | |
| GN 71802.1-13-M8-C-NI | 13 | M 8 | M 8 | 13 | 19.3 | 16.5 | 30 | 13 | 14 | 11 | 60 | 53 | |
| GN 71802.1-16-M10-C-NI | 16 | M 10 | M 10 | 16 | 24 | 20 | 35 | 16 | 15 | 13 | 80 | 104 | |
| GN 71802.1-19-M14F-C-NI | 19 | M 14F = M 14 x 1.5 | M 14F = M 14 x 1.5 | 22 | 30 | 28 | 45 | 20 | 21 | 16 | 100 | 221 |
Характеристики
Тип
- Тип C: с резьбовым стержнем
Шаровой подпятник / шаровой палец
- Сталь ST
- Класс материала 4.6
- Оцинкованный, бесцветная пассивация
- Шаровой подпятник закалённый
- Нержавеющая сталь AISI 304 NI
- Гладкая поверхность
- Шаровое гнездо смазанное
Шестигранная гайка DIN 934
- Сталь, оцинкованная, бесцветная пассивация для ST
- Нержавеющая сталь для NI
Информация
Осевые шаровые соединители GN 71802.1 используются в линейных приводах и подъёмных системах, например, для передачи сжимающей нагрузки в осевом направлении, компенсируя тем самым угловые смещения. Они состоят из шарового пальца DIN 71803 и осевого шарового подпятника.
Упорное кольцо удерживает осевые шаровые соединители под натяжением до указанной минимальной силы отрыва. Эту силу необходимо преодолеть для сборки и разборки.
Для защиты осевых шаровых соединителей от грязи и для поддержания в смазанном состоянии пылезащитные крышки GN 710 в качестве вспомогательных принадлежностей. Шестигранная гайка входит в объём поставки.
Принадлежности
- GN 710 Пылезащитные крышки
Техническая информация
Вопрос о продукции
Спросите о серии GN 71802.1-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
