Серия GN 707.4

GN 707.4-ST

Разрезные установочные кольца

Сталь / нержавеющая сталь / алюминий, с регулируемой рукояткой

Спечённая сталь (Distaloy AB)

Таблица (PDF)

Исполнения серии GN 707.4

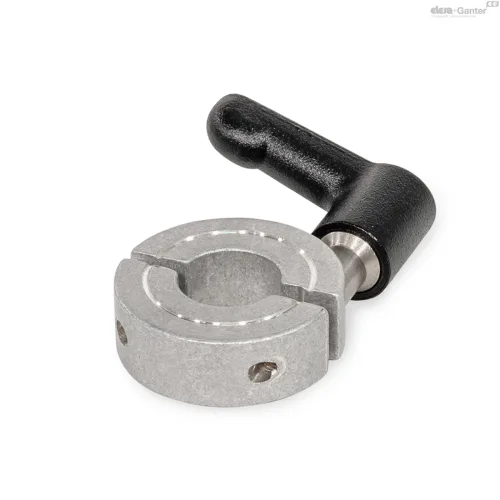

GN 707.4-AL

Разрезные установочные кольца

Сталь / нержавеющая сталь / алюминий, с регулируемой рукояткой

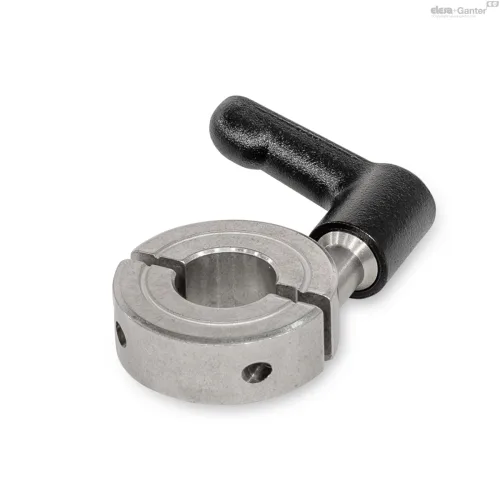

GN 707.4-NI

Разрезные установочные кольца

Сталь / нержавеющая сталь / алюминий, с регулируемой рукояткой

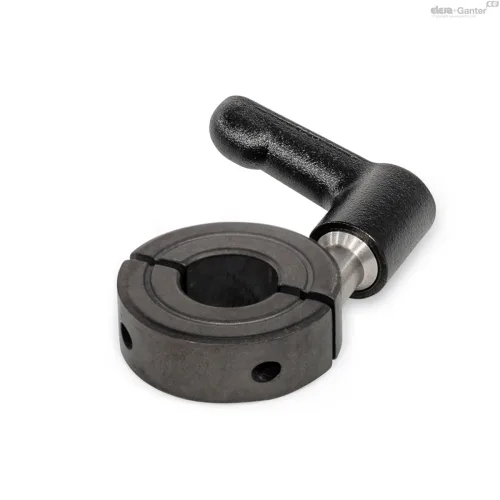

GN 707.4-ST

Разрезные установочные кольца

Сталь / нержавеющая сталь / алюминий, с регулируемой рукояткой

GN 707.4-ST

Таблица моделей — Разрезные установочные кольца

Артикул	d₁	d_2H10	b ±0.2	d₃	d₄	l₁≈	l₂	s	Вес (г)
GN 707.4-16-B4-ST	16	B 4	9	M 3	13	26.5	22	2.1	23
GN 707.4-16-B5-ST	16	B 5	9	M 3	13	26.5	22	2.1	23
GN 707.4-20-B6-ST	20	B 6	9	M 3	13	29.5	22	2.1	29
GN 707.4-22-B8-ST	22	B 8	9	M 3	13	29.5	22	2.1	32
GN 707.4-26-B10-ST	26	B 10	11	M 4	13	31	22	2.1	45
GN 707.4-30-B12-ST	30	B 12	11	M 4	13	37	30	2.1	67
GN 707.4-32-B14-ST	32	B 14	11	M 4	13	37	30	2.1	71
GN 707.4-36-B15-ST	36	B 15	13	M 5	13	38.5	30	2.1	97
GN 707.4-36-B16-ST	36	B 16	13	M 5	13	38.5	30	2.1	95
GN 707.4-42-B18-ST	42	B 18	15	M 5	13	41	30	3	136
GN 707.4-42-B20-ST	42	B 20	15	M 5	13	41	30	3	130
GN 707.4-48-B22-ST	48	B 22	15	M 5	13	43	45	3	173
GN 707.4-48-B25-ST	48	B 25	15	M 5	13	43	45	3	163
GN 707.4-55-B28-ST	55	B 28	15	M 6	13	45	45	3	207
GN 707.4-55-B30-ST	55	B 30	15	M 6	13	45	45	3	198
GN 707.4-60-B32-ST	60	B 32	15	M 6	13	46.5	45	4	232
GN 707.4-60-B35-ST	60	B 35	15	M 6	13	46.5	45	4	217
GN 707.4-65-B40-ST	65	B 40	15	M 6	13	47.5	45	4	238

3D-модель Технические данные (PDF)

Характеристики

Установочное кольцо

Спечённая сталь (Distaloy AB) ST

Чёрный цвет, окисленный

Нержавеющая сталь AISL 316L NI

Спечённая сталь

Алюминий, обточка AL

Отшлифованный

Винт с головкой под торцевой ключ ISO 4762

Нержавеющая сталь AISI 304

Резьбовой фиксатор

Покрытие на полиамидной основе (PFB)

Синий цвет

Регулируемые ручки рычажного типа

Цинковое литьё под давлением

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка

Вставка и фиксирующий винт

Нержавеющая сталь AISI 303

Информация

Разрезные установочные кольцa GN 707.4 используются в случае возможности осевого монтажа. Они зажимаются легко и быстро без инструментов за счёт уменьшения высоты паза при помощи регулируемого рычага управления. Например, это позволяет их использование в качестве концевого ограничителя, подлежащего частой регулировке.

Фиксатор резьбы входящего в комплект винта с головкой под торцевой ключ обеспечивает сохранение высоты паза, установленной во время монтажа, даже при отпускании зажимного рычага.

Размеры разрезных установочных колец соответствуют полуразрезным установочным кольцам GN 706.2 / GN 706.4. Резьба d₃ для размеров d₁ = 16–36 выполнена по всему отверстию; для размеров d₁ = 42 и больше как глухое отверстие.
