Серия GN 707.2
GN 707.2-ST
Разрезные установочные кольца
Сталь / Нержавеющая сталь / Алюминий
Сталь
Исполнения серии GN 707.2
GN 707.2-A4
Разрезные установочные кольца
Сталь / Нержавеющая сталь / Алюминий
GN 707.2-AL
Разрезные установочные кольца
Сталь / Нержавеющая сталь / Алюминий
GN 707.2-NI
Разрезные установочные кольца
Сталь / Нержавеющая сталь / Алюминий
GN 707.2-ST
Разрезные установочные кольца
Сталь / Нержавеющая сталь / Алюминий
Изображения
Схемы

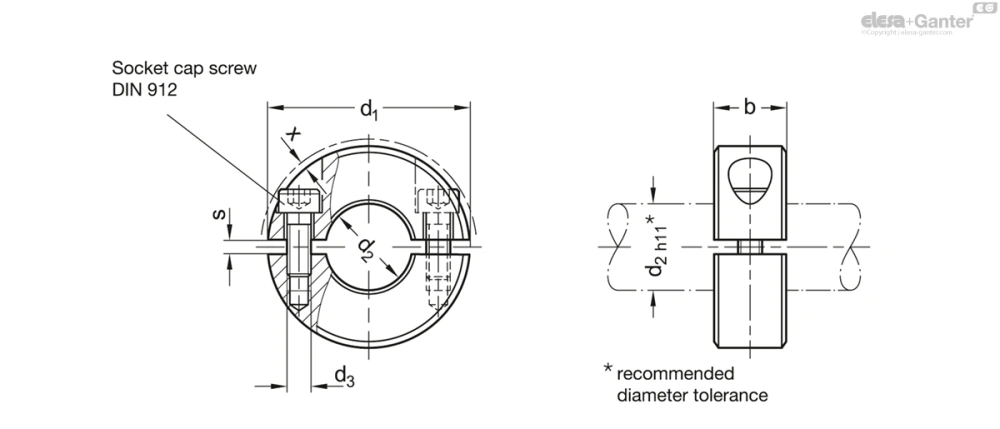

GN 707.2-ST
Таблица моделей — Разрезные установочные кольца
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 707.2-16-B4-ST | 16 | B 4 | 9 | M 3 | 2.1 | 1.2 | - | 10 | |
| GN 707.2-16-B5-ST | 16 | B 5 | 9 | M 3 | 2.1 | 1.2 | - | 9 | |
| GN 707.2-20-B6-ST | 20 | B 6 | 9 | M 3 | 2.1 | 1.2 | - | 16 | |
| GN 707.2-22-B8-ST | 22 | B 8 | 9 | M 3 | 2.1 | 1 | - | 18 | |
| GN 707.2-26-B10-ST | 26 | B 10 | 11 | M 4 | 2.1 | 1.6 | - | 30 | |
| GN 707.2-30-B12-ST | 30 | B 12 | 11 | M 4 | 2.1 | 0.7 | 311-30-M4-12-SW | 38 | |
| GN 707.2-32-B14-ST | 32 | B 14 | 11 | M 4 | 2.1 | 0.7 | 311-30-M4-12-SW | 43 | |
| GN 707.2-36-B15-ST | 36 | B 15 | 13 | M 5 | 2.1 | 1.4 | 311-30-M5-13-SW | 60 | |
| GN 707.2-36-B16-ST | 36 | B 16 | 13 | M 5 | 2.1 | 1.4 | 311-30-M5-13-SW | 64 | |
| GN 707.2-42-B18-ST | 42 | B 18 | 15 | M 5 | 3 | 0.6 | 311-30-M5-15-SW | 105 | |
| GN 707.2-42-B20-ST | 42 | B 20 | 15 | M 5 | 3 | 0.6 | 311-30-M5-15-SW | 95 | |
| GN 707.2-48-B22-ST | 48 | B 22 | 15 | M 5 | 3 | 0 | 311-45-M5-16-SW | 134 | |
| GN 707.2-48-B25-ST | 48 | B 25 | 15 | M 5 | 3 | 0 | 311-45-M5-16-SW | 120 | |
| GN 707.2-55-B28-ST | 55 | B 28 | 15 | M 6 | 3 | 0.5 | 311-45-M6-18-SW | 165 | |
| GN 707.2-55-B30-ST | 55 | B 30 | 15 | M 6 | 3 | 0.5 | 311-45-M6-18-SW | 154 | |
| GN 707.2-60-B32-ST | 60 | B 32 | 15 | M 6 | 4 | 0.4 | 311-45-M6-19-SW | 187 | |
| GN 707.2-60-B35-ST | 60 | B 35 | 15 | M 6 | 4 | 0.4 | 311-45-M6-19-SW | 167 | |
| GN 707.2-65-B40-ST | 65 | B 40 | 15 | M 6 | 4 | 0.5 | 311-45-M6-20-SW | 182 |
Характеристики
Вариант исполнения из стали ST
Спечённая сталь (Distaloy AB)
Чернение паром
Винт с головкой под торцевой ключ DIN 912
Сталь, гладкий
Вариант исполнения из нержавеющей стали NI
Порошковая сталь AISI 316LHC
Винт с головкой под торцевой ключ DIN 912-A2
Вариант исполнения из нержавеющей сталиA4
Обточенная сталь AISI 316
Для сварки
Винт с головкой под торцевой ключ DIN 912-A4
Вариант исполнения из алюминия AL
- Обточенный, шероховатый
- Винт с головкой под торцевой ключ DIN 912-A2
Информация
Разрезные установочные кольца GN 707.2 соответствуют по размерам полуразрезным установочным кольцам GN 706.2. Они используются в случае невозможности осевой сборки. Эти установочные кольца могут безопасно и просто собираться путём уменьшения высоты паза с помощью большой силы зажима. Таким образом, они работают, например, как концевой упор. Поверхность вала или оси не повреждена.
Для размера d1 = 16–36, d3 – сквозное отверстие; начиная с d1 = 42, d3 – резьбовое глухое отверстие.
Аксессуары
- Регулируемые ручки рычажного типа GN 311
- Амортизирующая шайба GN 7072.30
Техническая информация
