Серия GN 706.4
GN 706.4-AL
Полуразрезные установочные кольца
Сталь / алюминий / нержавеющая сталь, с регулируемым рычагом управления
Алюминий
Исполнения серии GN 706.4
GN 706.4-AL
Полуразрезные установочные кольца
Сталь / алюминий / нержавеющая сталь, с регулируемым рычагом управления
GN 706.4-NI
Полуразрезные установочные кольца
Сталь / алюминий / нержавеющая сталь, с регулируемым рычагом управления
GN 706.4-ST
Полуразрезные установочные кольца
Сталь / алюминий / нержавеющая сталь, с регулируемым рычагом управления
Изображения

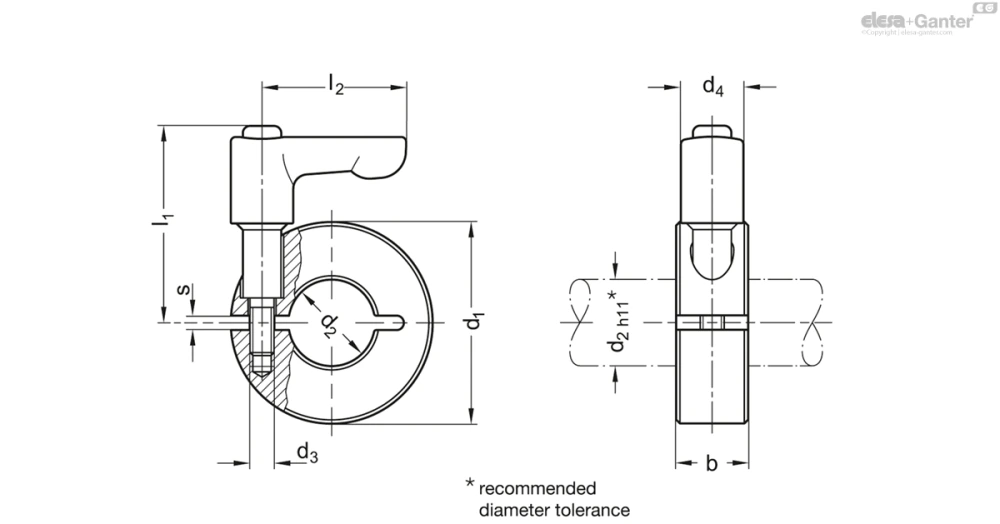

Схемы
GN 706.4-AL
Таблица моделей — Полуразрезные установочные кольца
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 706.4-20-B6-AL | 20 | B 6 | 9 | M 3 | 10.5 | 29.5 | 22 | 2.1 | 20 | |
| GN 706.4-22-B8-AL | 22 | B 8 | 9 | M 3 | 10.5 | 29.5 | 22 | 2.1 | 21 | |
| GN 706.4-26-B10-AL | 26 | B 10 | 11 | M 4 | 10.5 | 37 | 30 | 2.1 | 28 | |
| GN 706.4-30-B12-AL | 30 | B 12 | 11 | M 4 | 13 | 31 | 22 | 2.1 | 44 | |
| GN 706.4-32-B14-AL | 32 | B 14 | 11 | M 4 | 13 | 37 | 30 | 2.1 | 100 | |
| GN 706.4-36-B15-AL | 36 | B 15 | 13 | M 5 | 13 | 38.5 | 30 | 2.1 | 63 | |
| GN 706.4-36-B16-AL | 36 | B 16 | 13 | M 5 | 13 | 38.5 | 30 | 2.1 | 20 | |
| GN 706.4-42-B18-AL | 42 | B 18 | 15 | M 5 | 13 | 41 | 30 | 3 | 80 | |
| GN 706.4-42-B20-AL | 42 | B 20 | 15 | M 5 | 13 | 41 | 30 | 3 | 60 | |
| GN 706.4-48-B22-AL | 48 | B 22 | 15 | M 5 | 13 | 43 | 45 | 3 | 98 | |
| GN 706.4-48-B25-AL | 48 | B 25 | 15 | M 5 | 13 | 43 | 45 | 3 | 96 | |
| GN 706.4-55-B28-AL | 55 | B 28 | 15 | M 6 | 13 | 45 | 45 | 3 | 116 | |
| GN 706.4-55-B30-AL | 55 | B 30 | 15 | M 6 | 13 | 45 | 45 | 3 | 100 | |
| GN 706.4-60-B32-AL | 60 | B 32 | 15 | M 6 | 13 | 46.5 | 45 | 4 | 127 | |
| GN 706.4-60-B35-AL | 60 | B 35 | 15 | M 6 | 13 | 46.5 | 45 | 4 | 120 | |
| GN 706.4-65-B40-AL | 65 | B 40 | 15 | M 6 | 13 | 47.5 | 45 | 4 | 130 |
Характеристики
Установочное кольцо
- Сталь ST
- Спечённая сталь
- Чернение паром
- Алюминий AL
- Обточенный, шероховатый
- Нержавеющая сталь AISI 316L NI
- Спечённая сталь
Регулируемые ручки рычажного типа
Цинк, литьё под давлением
- С пластиковым покрытием
- чёрный цвет RAL 9005, текстурированная отделка поверхности
- Ввёртыш / фиксирующий винт
- Нержавеющая сталь AISI 303
Информация
Полуразрезные установочные кольца GN 706.4 могут безопасно и просто зажиматься за счёт уменьшения высоты паза с помощью регулируемого рычага. Таким образом, они работают, например, как концевой упор.
Данный вариант исполнения предлагает превосходные преимущества, в частности, для областей применения, где требуются новые положения установочного кольца.
Резьба d3 для размеров d1 = 32 и 36 выполнена по всему отверстию; для размеров d1 = 42 и больше как глухое отверстие.
Аксессуары
- GN 7062.30 Амортизирующая шайба
Техническая информация
