Серия GN 666.7
GN 666.7-K
Трубчатые ручки
Нержавеющая сталь, монтаж со стороны оператора
С пластиковым колпачком
Исполнения серии GN 666.7
Изображения
Схемы

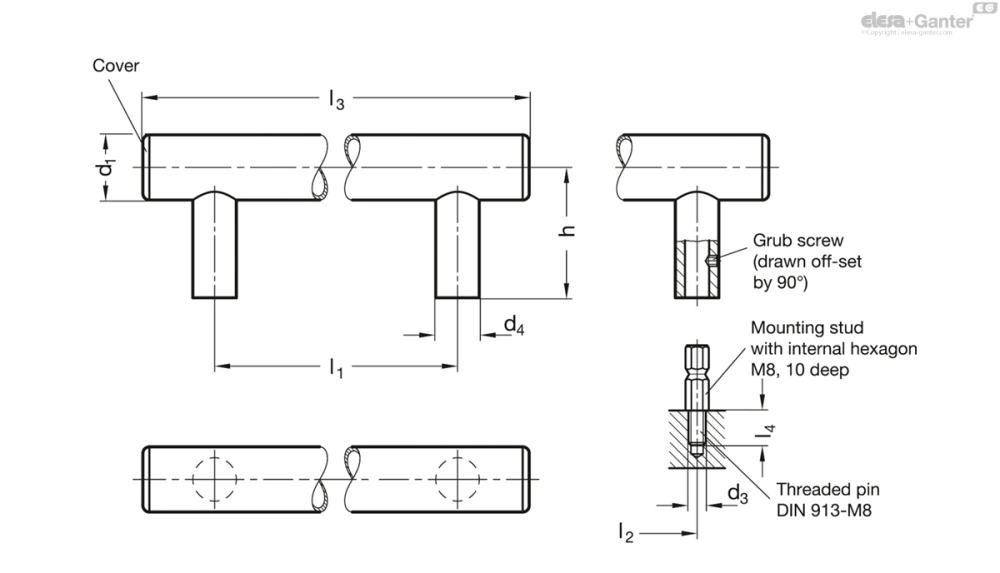

GN 666.7-K
Таблица моделей — Трубчатые ручки
| Артикул | d1 | d3 |
|
|
d4 | h |
|
l4 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 666.7-30-M8-200-K | 30 | M 8 | 200 | 200 | 20 | 60 | 265 | 15 | 520 | |
| GN 666.7-30-M8-250-K | 30 | M 8 | 250 | 250 | 20 | 60 | 315 | 15 | 550 | |
| GN 666.7-30-M8-300-K | 30 | M 8 | 300 | 300 | 20 | 60 | 365 | 15 | 580 | |
| GN 666.7-30-M8-400-K | 30 | M 8 | 400 | 400 | 20 | 60 | 465 | 15 | 740 | |
| GN 666.7-30-M8-500-K | 30 | M 8 | 500 | 500 | 20 | 60 | 565 | 15 | 800 | |
| GN 666.7-30-M8-600-K | 30 | M 8 | 600 | 600 | 20 | 60 | 665 | 15 | 860 |
Характеристики
Типы
- Тип K: с пластиковым колпачком
- Тип E: с колпачком из нержавеющей стали
Трубка ручки
Нержавеющая сталь AISI 304, толщина стенки 1,5 мм
Матовая, блестящая отделка, шлифованная
Опоры ручки
Нержавеющая сталь AISI 304
Матовая, блестящая отделка, шлифованная
Крышки
- Пластик, термопластичный эластомер (TPE)
- Чёрный цвет, матовая отделка для типа K
- Нержавеющая сталь AISI 304 для типа E
Крепёжный комплект
Нержавеющая сталь AISI 304
- Монтажный стержень с резьбовым штифтом DIN 913-M8
- Установочный винт DIN 914-M5
Информация
Для монтажа трубчатых ручек GN 666.7 (монтаж со стороны оператора) сначала стержень ввинчивается со стороны машины с использованием резьбового штифта DIN 913-M8x25 (входит в комплект), а затем ручка проталкивается и фиксируется с помощью установочного винта DIN 914-M5.
Трубчатые ручки GN 666.7 типа E полностью выполнены из нержавеющей стали А2.
По запросу
- Нестандартные длины
Техническая информация
Схема крепления
Трубчатые ручки GN 666.7 позволяют крепление пары ручек в положении друг против друга. Этот способ может быть использован на дверях (двойная ручка).
Как правило, для этого требуется модификация длины резьбы l4. Входящий в комплект поставки резьбовой штифт DIN 913-M8x25-A2 монтажного стержня должен быть также заменён на более длинный резьбовой штифт.
Ручки с модифицированной длиной резьбы l4 доступны по запросу.
Вопрос о продукции
Спросите о серии GN 666.7-K — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
