Серия ETH.

ETH-EP

Трубчатые ручки

Технополимер и алюминий

Алюминиевая трубка с покрытием из эпоксидной смолы

__logo__ERGO__ CLEANБелый цвет для грязенепроницаемых поверхностейГладкая поверхность белого цвета RAL 9002 для облегчения операций по очистке и для вставок из нержавеющей стали AISI 303 или 304. Компактные формы без полостей для предотвращения накопления грязи, пыли и отходов процесса обработки. Идеально подходит для медицинского и больничного оборудования Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__reddot__ Технополимер на основе полиамида (PA) __logo__IF2015__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ETH.

ETH-AN

ETH-AN

Трубчатые ручки

Технополимер и алюминий
ETH-CLEAN

ETH-CLEAN

Трубчатые ручки

Технополимер и алюминий
ETH-EP

ETH-EP

Трубчатые ручки

Технополимер и алюминий

Изображения

ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки ETH-EP — Трубчатые ручки

Схемы

Схема ETH-EP Схема ETH-EP

ETH-EP

Таблица моделей — Трубчатые ручки

Артикул Описание
d
h4
d2
В корзину
262151-C1 ETH.28-300-EP-C1 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262151-C2 ETH.28-300-EP-C2 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262151-C3 ETH.28-300-EP-C3 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262151-C4 ETH.28-300-EP-C4 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262151-C5 ETH.28-300-EP-C5 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262151-C6 ETH.28-300-EP-C6 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262151-C17 ETH.28-300-EP-C17 27.5 300 339 10.5 68 54 20 15 248 20.3 4 28 86 2400 2800 200
262155-C1 ETH.28-400-EP-C1 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262155-C2 ETH.28-400-EP-C2 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262155-C3 ETH.28-400-EP-C3 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262155-C4 ETH.28-400-EP-C4 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262155-C5 ETH.28-400-EP-C5 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262155-C6 ETH.28-400-EP-C6 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262155-C17 ETH.28-400-EP-C17 27.5 400 439 10.5 68 54 20 15 348 20.3 4 28 86 2000 2300 250
262161-C1 ETH.28-500-EP-C1 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262161-C2 ETH.28-500-EP-C2 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262161-C3 ETH.28-500-EP-C3 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262161-C4 ETH.28-500-EP-C4 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262161-C5 ETH.28-500-EP-C5 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262161-C6 ETH.28-500-EP-C6 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262161-C17 ETH.28-500-EP-C17 27.5 500 539 10.5 68 54 20 15 448 20.3 4 28 86 1800 2000 300
262165-C1 ETH.28-600-EP-C1 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262165-C2 ETH.28-600-EP-C2 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262165-C3 ETH.28-600-EP-C3 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262165-C4 ETH.28-600-EP-C4 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262165-C5 ETH.28-600-EP-C5 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262165-C6 ETH.28-600-EP-C6 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262165-C17 ETH.28-600-EP-C17 27.5 600 639 10.5 68 54 20 15 548 20.3 4 28 86 1200 1500 350
262171-C1 ETH.28-700-EP-C1 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262171-C2 ETH.28-700-EP-C2 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262171-C3 ETH.28-700-EP-C3 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262171-C4 ETH.28-700-EP-C4 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262171-C5 ETH.28-700-EP-C5 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262171-C6 ETH.28-700-EP-C6 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262171-C17 ETH.28-700-EP-C17 27.5 700 739 10.5 68 54 20 15 648 20.3 4 28 86 900 1200 400
262211-C1 ETH.35-300-EP-C1 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262211-C2 ETH.35-300-EP-C2 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262211-C3 ETH.35-300-EP-C3 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262211-C4 ETH.35-300-EP-C4 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262211-C5 ETH.35-300-EP-C5 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262211-C6 ETH.35-300-EP-C6 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262211-C17 ETH.35-300-EP-C17 34.5 300 357 10.5 85 67.5 28 15 251 18.5 4 35 91 3000 3100 255
262215-C1 ETH.35-400-EP-C1 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262215-C2 ETH.35-400-EP-C2 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262215-C3 ETH.35-400-EP-C3 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262215-C4 ETH.35-400-EP-C4 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262215-C5 ETH.35-400-EP-C5 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262215-C6 ETH.35-400-EP-C6 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262215-C17 ETH.35-400-EP-C17 34.5 400 457 10.5 85 67.5 28 15 351 18.5 4 35 91 2700 2800 296
262221-C1 ETH.35-500-EP-C1 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262221-C2 ETH.35-500-EP-C2 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262221-C3 ETH.35-500-EP-C3 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262221-C4 ETH.35-500-EP-C4 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262221-C5 ETH.35-500-EP-C5 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262221-C6 ETH.35-500-EP-C6 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262221-C17 ETH.35-500-EP-C17 34.5 500 557 10.5 85 67.5 28 15 451 18.5 4 35 91 2500 2600 337
262225-C1 ETH.35-600-EP-C1 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262225-C2 ETH.35-600-EP-C2 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262225-C3 ETH.35-600-EP-C3 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262225-C4 ETH.35-600-EP-C4 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262225-C5 ETH.35-600-EP-C5 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262225-C6 ETH.35-600-EP-C6 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262225-C17 ETH.35-600-EP-C17 34.5 600 657 10.5 85 67.5 28 15 551 18.5 4 35 91 1900 2100 377
262231-C1 ETH.35-700-EP-C1 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262231-C2 ETH.35-700-EP-C2 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262231-C3 ETH.35-700-EP-C3 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262231-C4 ETH.35-700-EP-C4 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262231-C5 ETH.35-700-EP-C5 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262231-C6 ETH.35-700-EP-C6 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262231-C17 ETH.35-700-EP-C17 34.5 700 757 10.5 85 67.5 28 15 651 18.5 4 35 91 1900 2100 613
262246-C1 ETH.35-1000-EP-C1 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
262246-C2 ETH.35-1000-EP-C2 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
262246-C3 ETH.35-1000-EP-C3 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
262246-C4 ETH.35-1000-EP-C4 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
262246-C5 ETH.35-1000-EP-C5 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
262246-C6 ETH.35-1000-EP-C6 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
262246-C17 ETH.35-1000-EP-C17 34.5 1000 1057 10.5 85 67.5 28 15 951 18.5 4 35 91 1200 1400 417
3D-модель Технические данные (PDF)

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Колпачки

  • ECA.T: технополимер на основе полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Антиротационная система монтажа трубки

Специальная расширяющаяся система, расположенная между трубкой и стержнем ручки, предотвращает вращение во время использования.

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.

  • ETH-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром. Боковые стержни серо-чёрного цвета.
  • ETH-AN: Анодированная алюминиевая труба, естественный цвет. Боковые стержни серо-чёрного цвета.

Рекомендуемый момент затяжки:

  • монтаж с обратной стороны с отверстиями без резьбы: 8 [Н·м]
  • монтаж с внешней стороны с отверстиями без резьбы или с резьбой: 15 [Н·м].

Общая информация

Эргономичность и удобство в использовании

Большой диаметр трубки обеспечивает хороший и удобный захват; антиротационная сборочная система стержней ручки для трубы была разработана для обеспечения устойчивой и безопасной маневренности во время использования.

Технические данные

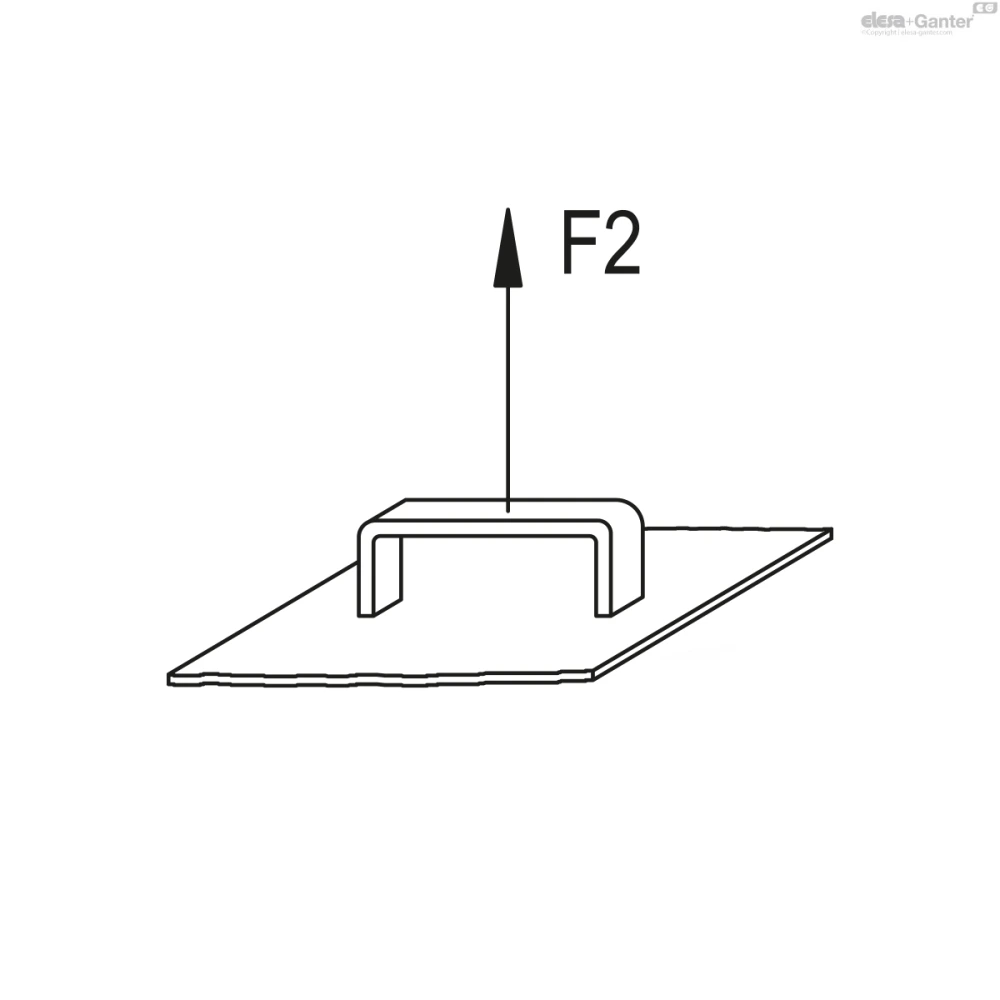

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

ACC_ETH

Другие исполнения

Специальные исполнения доступны по запросу

Различные варианты длины.

Аксессуары

Аксессуары по запросу

  • DS-ETH: Дистанционные втулки из технополимера на основе полиамида (PA), армированного стекловолокном, предназначены для увеличения расстояния между ручкой и посадочной поверхностью.
  • ECA.T: заглушки из технополимера на основе полиамида (PA), цветовая палитра Elecolors, глянцевая поверхность, сборка путём плотной посадки.
ETH_ACC_DS_ETH
КодОписаниеd2hh2h4Для ручек____logo__weight__
15251DS-ETH.35-16416101.512.5ETH.3524
15253DS-ETH.35-32432.511815ETH.3545

Вопрос о продукции

Спросите о серии ETH-EP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DS-ETH — Распорные втулки для трубчатых ручек ETH.35

DS-ETH

Распорные втулки для трубчатых ручек ETH.35

Технополимер

Распорные втулки для трубчатых ручек ETH.35
DS-M.1043 — Распорные втулки

DS-M.1043

Распорные втулки

для M.1043, технополимер

Распорные втулки
ECA.T — Боковые колпачки

ECA.T

Боковые колпачки

для ETH., технополимер

Боковые колпачки
ECA.V — Боковые колпачки

ECA.V

Боковые колпачки

для EVH., технополимер

Боковые колпачки
ECS.T — Заглушки

ECS.T

Заглушки

для M.1053, M.1053-SST, M.1053-P и M.1053-P-SST, технополимер

Заглушки
EVH-AN — Трубчатые ручки

EVH-AN

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий

Анодированная алюминиевая трубка
EVH-CLEAN — Трубчатые ручки

EVH-CLEAN

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий, легкоочищаемые

Трубчатые ручки
EVH-EP — Трубчатые ручки

EVH-EP

Трубчатые ручки

Овальное поперечное сечение, технополимер и алюминий

Алюминиевая трубка с покрытием из эпоксидной смолы

Артикул модели

ETH-EP — Трубчатые ручки

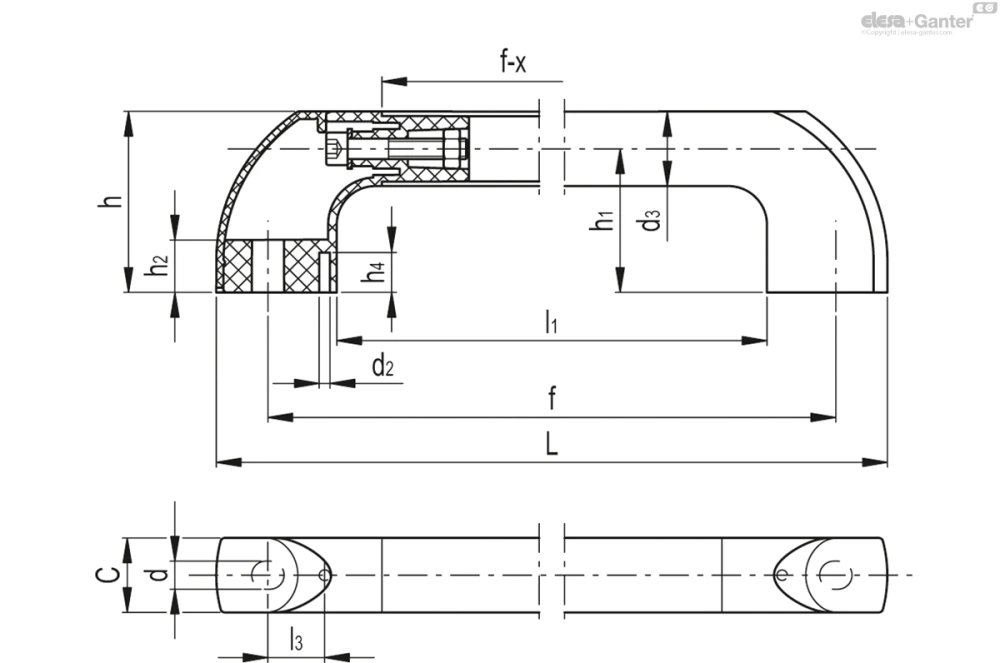

Чертёж ETH-EP Чертёж ETH-EP
