Серия ETH.
ETH-CLEAN
Трубчатые ручки
Технополимер и алюминий
Алюминиевая трубка, покрытие белого цвета
Исполнения серии ETH.
Изображения
Схемы
ETH-CLEAN

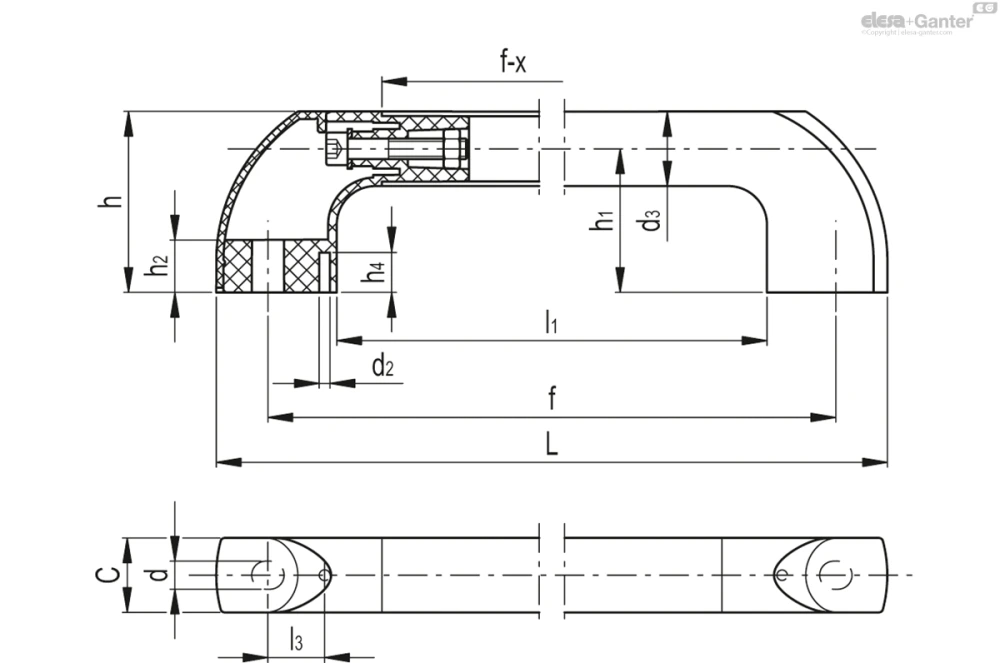

Таблица моделей — Трубчатые ручки
| Артикул | Описание |
|
|
|
d |
|
|
|
h4 |
|
|
d2 |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150911 | ETH.28-300-CLEAN | 27.5 | 300 | 339 | 10.5 | 68 | 54 | 20 | 15 | 248 | 20.3 | 4 | 28 | 86 | 2400 | 2800 | 200 | |
| 150913 | ETH.28-400-CLEAN | 27.5 | 400 | 439 | 10.5 | 68 | 54 | 20 | 15 | 348 | 20.3 | 4 | 28 | 86 | 2000 | 2300 | 250 | |
| 150915 | ETH.28-500-CLEAN | 27.5 | 500 | 539 | 10.5 | 68 | 54 | 20 | 15 | 448 | 20.3 | 4 | 28 | 86 | 1800 | 2000 | 300 | |
| 150917 | ETH.28-600-CLEAN | 27.5 | 600 | 639 | 10.5 | 68 | 54 | 20 | 15 | 548 | 20.3 | 4 | 28 | 86 | 1200 | 1500 | 350 | |
| 150919 | ETH.28-700-CLEAN | 27.5 | 700 | 739 | 10.5 | 68 | 54 | 20 | 15 | 648 | 20.3 | 4 | 28 | 86 | 900 | 1200 | 400 | |
| 150931 | ETH.35-300-CLEAN | 34.5 | 300 | 357 | 10.5 | 85 | 67.5 | 28 | 15 | 251 | 18.5 | 4 | 35 | 91 | 3000 | 3100 | 250 | |
| 150933 | ETH.35-400-CLEAN | 34.5 | 400 | 457 | 10.5 | 85 | 67.5 | 28 | 15 | 351 | 18.5 | 4 | 35 | 91 | 2700 | 2800 | 296 | |
| 150935 | ETH.35-500-CLEAN | 34.5 | 500 | 557 | 10.5 | 85 | 67.5 | 28 | 15 | 451 | 18.5 | 4 | 35 | 91 | 2500 | 2600 | 337 | |
| 150937 | ETH.35-600-CLEAN | 34.5 | 600 | 657 | 10.5 | 85 | 67.5 | 28 | 15 | 551 | 18.5 | 4 | 35 | 91 | 1900 | 2100 | 377 | |
| 150939 | ETH.35-700-CLEAN | 34.5 | 700 | 757 | 10.5 | 85 | 67.5 | 28 | 15 | 651 | 18.5 | 4 | 35 | 91 | 1900 | 2100 | 417 | |
| 150941 | ETH.35-1000-CLEAN | 34.5 | 1000 | 1057 | 10.5 | 85 | 67.5 | 28 | 15 | 951 | 18.5 | 4 | 35 | 91 | 1200 | 1400 | 417 |
Основные характеристики
Кронштейны ручки
Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.
Боковые колпачки
- ECA.T: технополимер на основе полиамида (PA), цветовая палитра Elecolors и белый цвет, аналогичный RAL 9002 (CLEAN), глянцевая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Антиротационная система монтажа трубки
Специальная расширяющаяся система, расположенная между трубкой и стержнем ручки, предотвращает вращение во время использования.
Стандартные исполнения
Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных контргаек.
- ETH-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром. Боковые стержни серо-чёрного цвета.
- ETH-AN: анодированная алюминиевая трубка, естественный цвет. Боковые стержни серо-чёрного цвета.
- ETH-CLEAN: алюминиевая трубка, покрытие белого цвета, аналогичного RAL 9002, глянцевая отделка. Боковые стержни белого цвета, аналогичного RAL 9002.
Рекомендуемый момент затяжки:
- монтаж с обратной стороны с отверстиями без резьбы: 8 [Н·м]
- монтаж с внешней стороны с отверстиями без резьбы или с резьбой: 15 [Н·м].
Общая информация
Эргономичность и удобство в использовании
Большой диаметр трубки обеспечивает хороший и удобный захват; антиротационная сборочная система стержней ручки для трубы была разработана для обеспечения устойчивой и безопасной маневренности во время использования.
Технические данные

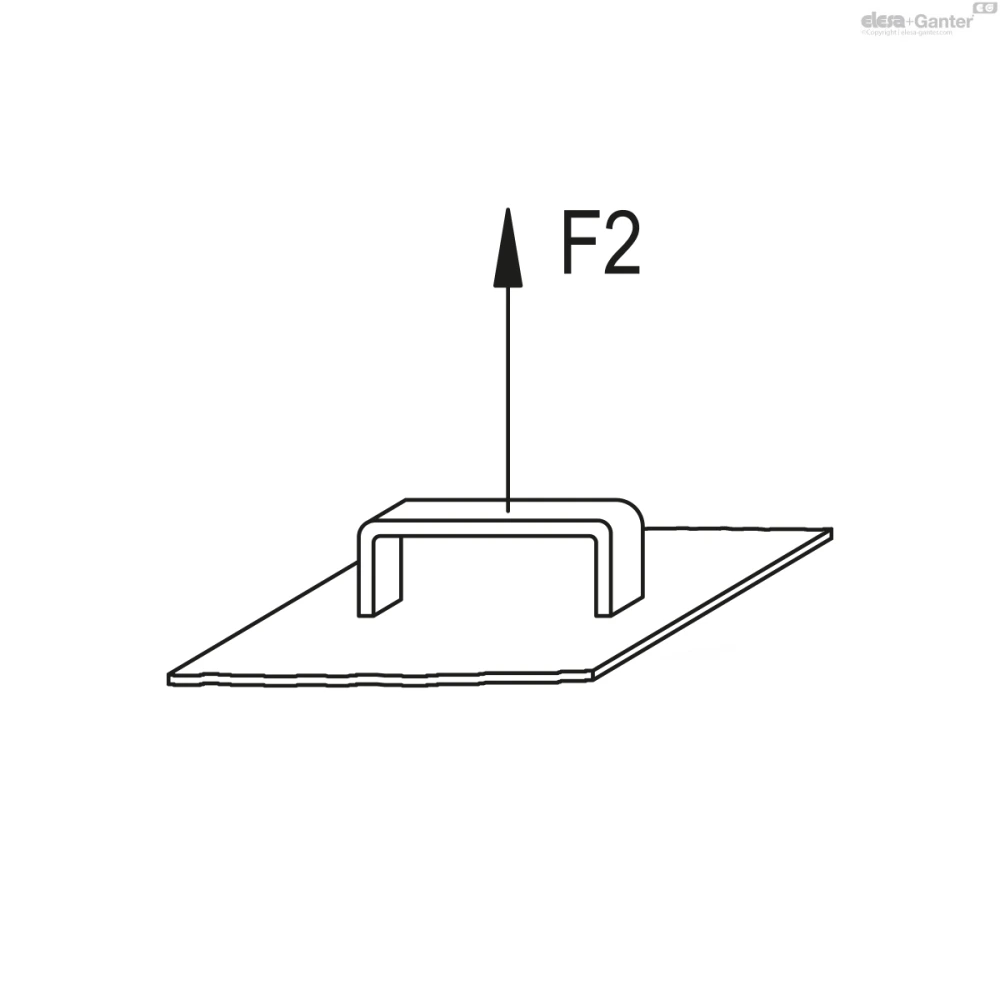

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Другие исполнения
Специальные исполнения доступны по запросу
Различные варианты длины.
Аксессуары по запросу
Аксессуары по запросу
- DS-ETH: распорные втулки, выполненные из технополимера на основе полиамида (PA) и предназначенные для увеличения расстояния между ручкой и пригоночной поверхностью.
- ECA.T: заглушки из технополимера на основе полиамида (PA), цветовая палитра Elecolors и белый цвет, аналогичный RAL 9002 (CLEAN), глянцевая поверхность, сборка путём плотной посадки.
DS-ETH
| 15251 | 4 | 16 | 101.5 | 12.5 | ||
| 15253 | 4 | 32.5 | 118 | 15 | ||
| 15256 | 4 | 16 | 101.5 | 12.5 | ||
| 15258 | 4 | 32.5 | 118 | 15 |
