Серия GN 6322
GN 6322
Крепёжные болты
с плечом шарикового типа
Крепёжные болты
Изображения

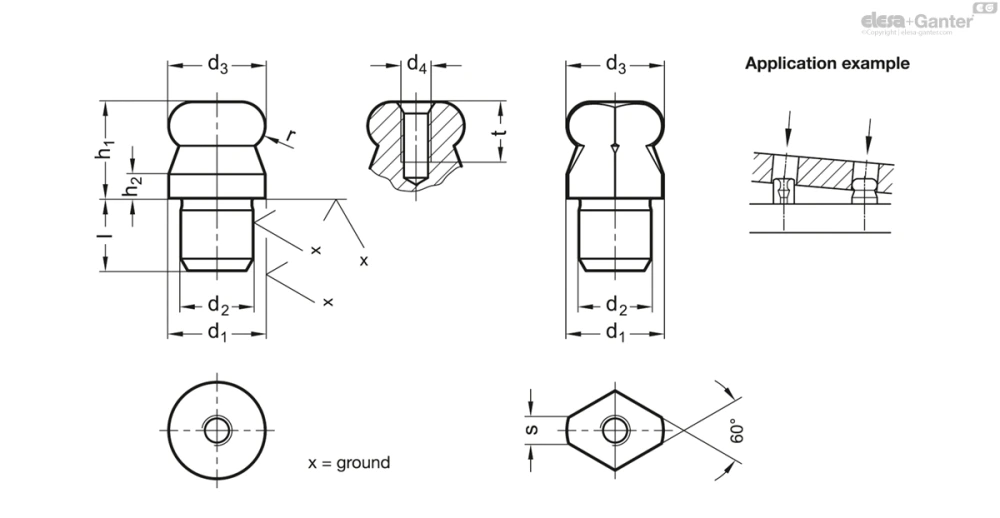

Схемы
GN 6322
Таблица моделей — Крепёжные болты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 6322-10-7-B | 10 | 7 | 10 | M 3 | 10 | 2.5 | 7 | - | 6 | 2.5 | 7 | |
| GN 6322-12-8-B | 12 | 8 | 12 | M 4 | 12 | 3 | 8 | - | 8 | 3 | 12 | |
| GN 6322-16-12-B | 16 | 12 | 16 | M 5 | 16 | 4 | 12 | - | 10 | 4 | 30 | |
| GN 6322-20-14-B | 20 | 14 | 20 | M 5 | 20 | 5 | 14 | - | 10 | 5 | 57 | |
| GN 6322-22-16-B | 22 | 16 | 22 | M 5 | 22 | 5.5 | 16 | - | 10 | 5.5 | 79 | |
| GN 6322-25-18-B | 25 | 18 | 25 | M 5 | 25 | 6 | 18 | - | 10 | 6 | 116 | |
| GN 6322-10-7-C | 10 | 7 | 10 | M 3 | 10 | 2.5 | 7 | 2.5 | 6 | 2.5 | 6 | |
| GN 6322-12-8-C | 12 | 8 | 12 | M 4 | 12 | 3 | 8 | 2.5 | 8 | 3 | 9 | |
| GN 6322-16-12-C | 16 | 12 | 16 | M 5 | 16 | 4 | 12 | 4.3 | 10 | 4 | 25 | |
| GN 6322-20-14-C | 20 | 14 | 20 | M 5 | 20 | 5 | 14 | 5 | 10 | 5 | 45 | |
| GN 6322-22-16-C | 22 | 16 | 22 | M 5 | 22 | 5.5 | 16 | 5 | 10 | 5.5 | 62 | |
| GN 6322-25-18-C | 25 | 18 | 25 | M 5 | 25 | 6 | 18 | 5.6 | 10 | 6 | 90 |
Характеристики
Типы
- Тип B: Крепёжный болт цилиндрический
- Тип C: Крепёжный болт сглаженный
Сталь
закалённый
Информация
Крепёжные болты GN 6322 используются для размещения в отверстиях, с плечом шарикового типа, облегчающего вставку в отверстие.
Сглаженная конструкция (форма С) помогает компенсировать допуски в промежутках между двумя отверстиями. Ещё одно применение данной конструкции заключается в фиксации деталей, которые должен быть расположены только в одном направлении.
Техническая информация
Вопрос о продукции
Спросите о серии GN 6322 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
