Серия GN 614.3
GN 614.3-NIS
Пружинные фиксаторы из нержавеющей стали
без резьбы, с шариком
повышенная нагрузка пружины
Исполнения серии GN 614.3
Изображения

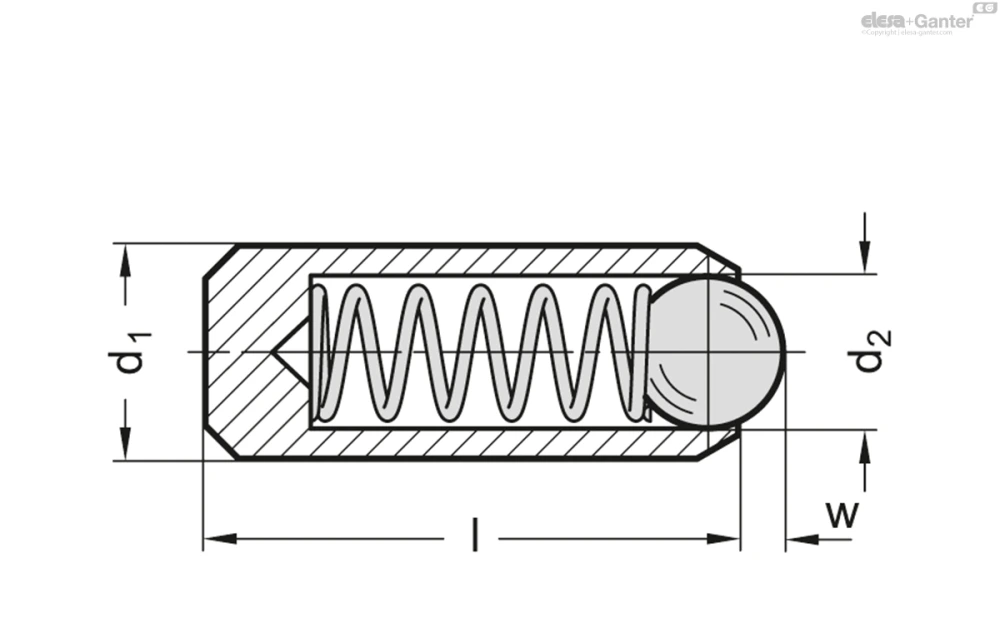

Схемы
GN 614.3-NIS
Таблица моделей — Пружинные фиксаторы из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 614.3-2-NIS | 2 | 1 | 3.5 | 0.3 | 1.3 | 2.2 | 1 | |
| GN 614.3-2,5-NIS | 2.5 | 1.5 | 5 | 0.4 | 4.7 | 7.1 | 1 | |
| GN 614.3-3-NIS | 3 | 2 | 7 | 0.65 | 7.8 | 11.6 | 1 | |
| GN 614.3-3,5-NIS | 3.5 | 2.5 | 9 | 0.8 | 12 | 18 | 1 | |
| GN 614.3-4-NIS | 4 | 3 | 11 | 0.9 | 15 | 22 | 1 | |
| GN 614.3-4,5-NIS | 4.5 | 3.2 | 12 | 0.95 | 18.7 | 25.1 | 2 | |
| GN 614.3-5-NIS | 5 | 3.5 | 13 | 1 | 19.3 | 26.6 | 2 | |
| GN 614.3-5,5-NIS | 5.5 | 4 | 14 | 1.2 | 25.1 | 39.2 | 2 | |
| GN 614.3-6-NIS | 6 | 4.5 | 15 | 1.5 | 36 | 60.5 | 3 | |
| GN 614.3-8-NIS | 8 | 6 | 18 | 2 | 57 | 103.5 | 6 | |
| GN 614.3-10-NIS | 10 | 8 | 20 | 2.5 | 61 | 110 | 9 | |
| GN 614.3-12-NIS | 12 | 10 | 22 | 3.5 | 68 | 143 | 14 |
Характеристики
Типы
- Тип NI: Нержавеющая сталь, стандартная нагрузка пружины
- Тип NIS: Нержавеющая сталь, повышенная нагрузка пружины
Корпус
Нержавеющая сталь AISI 303
Шарик
Нержавеющая сталь AISI 420C
закалённый
Нажимная пружина
Нержавеющая сталь AISI 631
Идентификация типа NIS:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 614.3 из нержавеющей стали используются для блокировки, а также для нажимно-вытяжных действий.
Для монтажного отверстия рекомендуется соблюдать допуск d1 F8 для присоединения и d1 H9 – для запрессовки.
