Монтажные блоки

Нержавеющая сталь

Монтажные блоки

Таблица (PDF)

GN 3492

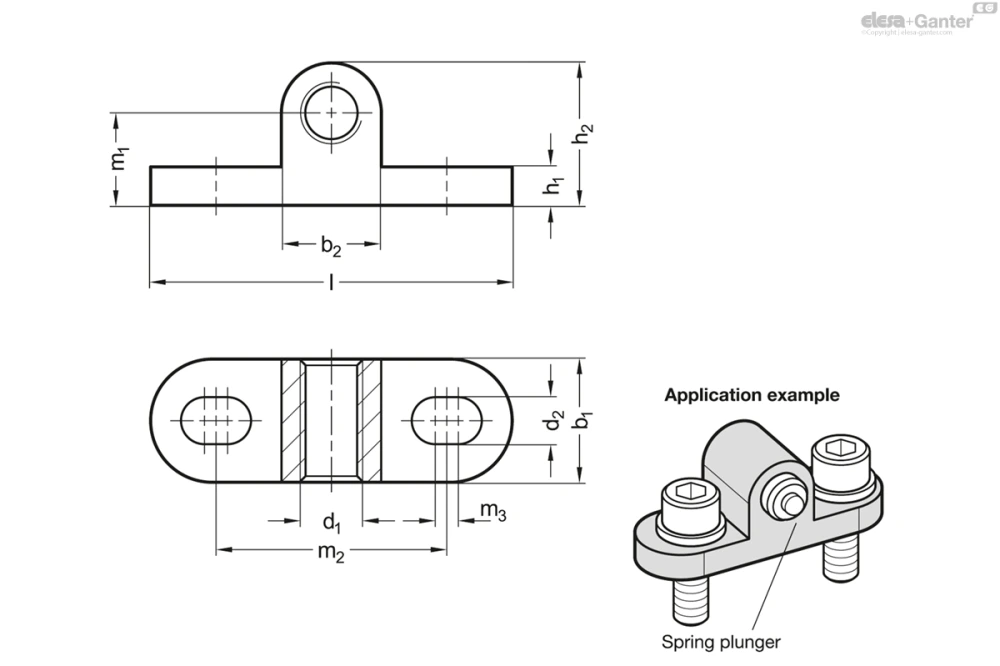

Таблица моделей — Монтажные блоки

Артикул	b₁	d₁	b₂	d_2For screw	h₁	h₂	Длина l	m₁	m₂	m₃	Вес (г)
GN 3492-8-M4-B-NI-GS	8	M 4	7	M 3	2.5	9.5	25	6	16	1.5	5
GN 3492-10-M5-B-NI-GS	10	M 5	8	M 4	3.5	12	32	8	20	2	9
GN 3492-12-M6-B-NI-GS	12	M 6	10	M 5	4	15	38	10	24	2.5	15
GN 3492-16-M8-B-NI-GS	16	M 8	13	M 6	5	18.5	47	12	30	3	35
GN 3492-20-M10-B-NI-GS	20	M 10	16	M 8	6	23	60	15	38	4	58

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип B: монтаж с обеих сторон

Закаленная нержавеющая сталь AISI CF-8 NI

матовые, дробеструйной обработки GS

Информация

Монтажные блоки GN 3492 быстро и легко крепят стандартные детали с наружной резьбой, такие как пружинные фиксаторы или установочные болты, перпендикулярно монтажной поверхности. Отверстия с пазом и установочная резьба обеспечивают позиционирование монтажных блоков в двух направлениях.

Для предотвращения непредусмотренной регулировки стандартную деталь можно зафиксировать при помощи фиксатора с зажимной резьбой, контргайки или установочного винта.
