Серия GN 614.3
GN 614.3-NI
Пружинные фиксаторы из нержавеющей стали
без резьбы, с шариком
стандартная нагрузка пружины
Исполнения серии GN 614.3
Изображения

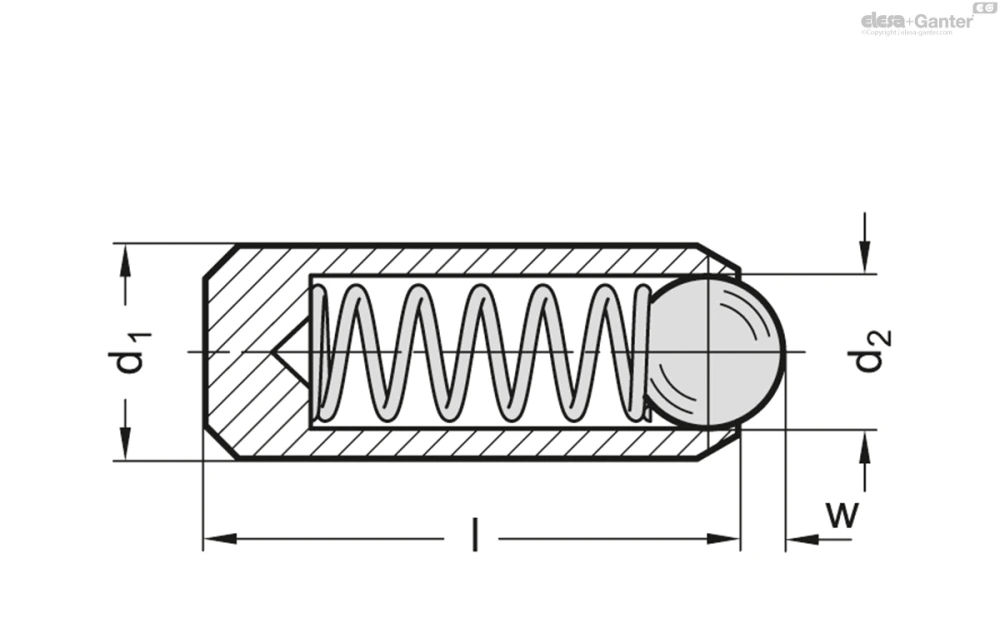

Схемы
GN 614.3-NI
Таблица моделей — Пружинные фиксаторы из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 614.3-2-NI | 2 | 1 | 3.5 | 0.3 | 0.8 | 1.5 | 1 | |
| GN 614.3-2,5-NI | 2.5 | 1.5 | 5 | 0.4 | 2.8 | 4.7 | 1 | |
| GN 614.3-3-NI | 3 | 2 | 7 | 0.65 | 4.5 | 7.5 | 1 | |
| GN 614.3-3,5-NI | 3.5 | 2.5 | 9 | 0.8 | 6 | 14.5 | 1 | |
| GN 614.3-4-NI | 4 | 3 | 11 | 0.9 | 8 | 14 | 1 | |
| GN 614.3-4,5-NI | 4.5 | 3.2 | 12 | 0.95 | 9.5 | 16.5 | 1 | |
| GN 614.3-5-NI | 5 | 3.5 | 13 | 1 | 11 | 18 | 2 | |
| GN 614.3-5,5-NI | 5.5 | 4 | 14 | 1.2 | 15.5 | 25 | 2 | |
| GN 614.3-6-NI | 6 | 4.5 | 15 | 1.5 | 18 | 31 | 2 | |
| GN 614.3-8-NI | 8 | 6 | 18 | 2 | 24 | 45 | 6 | |
| GN 614.3-10-NI | 10 | 8 | 20 | 2.5 | 26 | 49 | 9 | |
| GN 614.3-12-NI | 12 | 10 | 22 | 3.5 | 41 | 86 | 13 |
Характеристики
Типы
- Тип NI: Нержавеющая сталь, стандартная нагрузка пружины
- Тип NIS: Нержавеющая сталь, повышенная нагрузка пружины
Корпус
Нержавеющая сталь AISI 303
Шарик
Нержавеющая сталь AISI 420C
закалённый
Нажимная пружина
Нержавеющая сталь AISI 631
Идентификация типа NIS:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 614.3 из нержавеющей стали используются для блокировки, а также для нажимно-вытяжных действий.
Для монтажного отверстия рекомендуется соблюдать допуск d1 F8 для присоединения и d1 H9 – для запрессовки.
