Серия GN 614.3-NIS
GN 614.3-4-NIS
Пружинные фиксаторы из нержавеющей стали
Пружинные фиксаторы из нержавеющей стали
без резьбы, с шариком
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

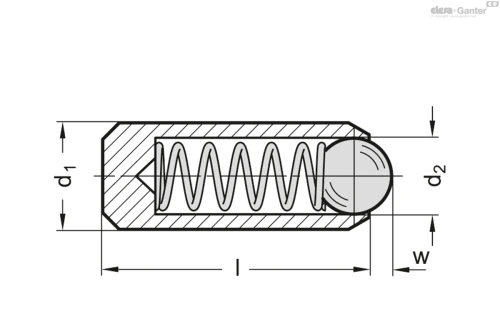

Схемы
GN 614.3-4-NIS
Технические характеристики — Пружинные фиксаторы из нержавеющей стали
- d1±0.04
- 4
- d2
- 3
- l
- 11
- w
- 0.9
- Пружинная нагрузка в Н≈ начальная
- 15
- Пружинная нагрузка в Н≈ конечная
- 22
- Weight (in g)
- 1
- Вес (г)
- 1
Характеристики
Типы
- Тип NI: Нержавеющая сталь, стандартная нагрузка пружины
- Тип NIS: Нержавеющая сталь, повышенная нагрузка пружины
Корпус
Нержавеющая сталь AISI 303
Шарик
Нержавеющая сталь AISI 420C
закалённый
Нажимная пружина
Нержавеющая сталь AISI 631
Идентификация типа NIS:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 614.3 из нержавеющей стали используются для блокировки, а также для нажимно-вытяжных действий.
Для монтажного отверстия рекомендуется соблюдать допуск d1 F8 для присоединения и d1 H9 – для запрессовки.
Техническая информация
Вопрос о продукции
Спросите о модели GN 614.3-4-NIS — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
