Шариковые кнопки

для пружинных фиксаторов

Шариковые кнопки

Таблица (PDF)

GN 249.1

Таблица моделей — Шариковые кнопки

Артикул	d_1p6	d₂	d_3Ball-Øspring plunger	l₁±0.05	l₂	s≈ Для GN 615 GN 615.2 GN 615.3 GN 615.5 GN 815 GN 815.1	s≈ Для GN 615.8 GN 615.9	s≈ Для GN 614 GN 614.2 GN 614.5	s≈ Для GN 614.3	s≈ Для GN 614.8	s≈ Для GN 615.1 GN 615.4	s≈ Для GN 616 GN 616.1	w Сжатие	Вес (г)
GN 249.1-4-1,8	4	1.8	*	5	1.5	M 4=0.4	M 6=0.4	Ø 3=0.4	Ø 3.5=0.4	Ø 5=0.4	M 5=0.4	M 5=0.4	*	1
GN 249.1-6-2,5	6	2.5	*	8	1.5	M 5=0.7 \| M 6=0.5	M 8=0.5	Ø 4=0.7 \| Ø 5=0.4	Ø 4=0.7 \| Ø 5=0.5	Ø 6=0.5	M 6=0.8 \| M 8=0.5	M 6=0.8 \| M 8=0.5	*	2
GN 249.1-8-3,5	8	3.5	*	10	2	M 8=0.8	M 10=0.8	Ø 6=0.7	Ø 6=0.8	Ø 8=1.5	M 10=0.8	M 10=1	*	4
GN 249.1-10-4,5	10	4.5	*	12	2	M 10=1	M 12=0.9	Ø 8=0.9	Ø 8=1	Ø 10=0.9	M 12=1	M 12=1	*	7
GN 249.1-12-6	12	6	*	14	2.5	M 12=1.4	M 16=1.2	Ø 10=1.4	Ø 10=1.4	Ø 12=1.2	M 16=1.2	M 16=1.5	*	12
GN 249.1-16-7,5	16	7.5	*	18	2.5	M 16=1.7	-	Ø 12=1.7	Ø 12=1.7	-	M 20=1.7	M 20=1.7	*	27
GN 249.1-20-8,5	20	8.5	*	22	3	M 20=1.8	-	-	-	-	M 24=1.6	-	*	52

3D-модель Технические данные (PDF)

Характеристики

Сталь

закалённая отшлифованная сталь

Информация

Шариковые кнопки GN 249.1 в основном используются с пружинными фиксаторами, когда требуется долговечное и точное позиционирование.

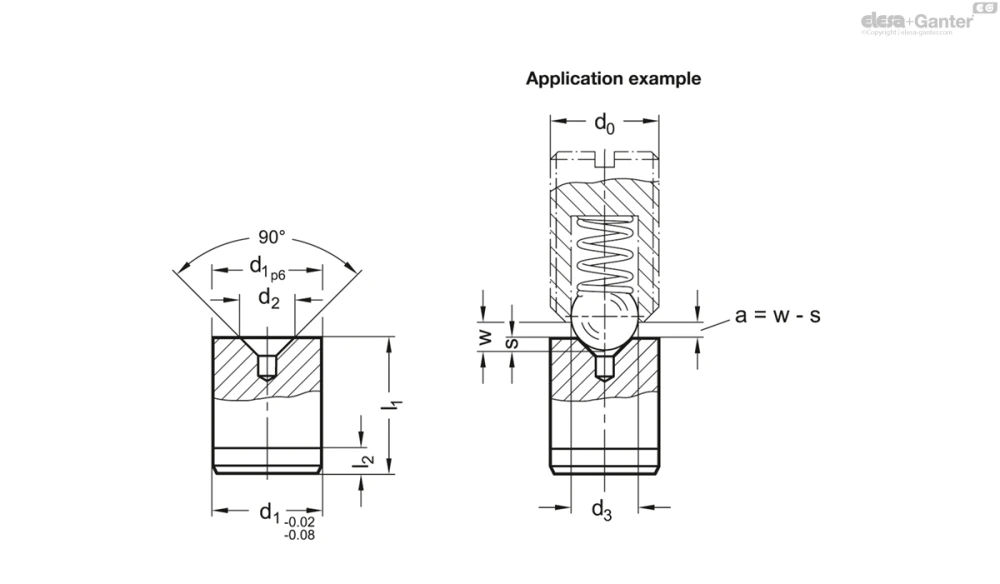

Для достижения оптимальной фиксации пружинных фиксаторов запрещается превышать максимальное расстояние a между шариковой кнопкой и пружинным фиксатором. Максимальное расстояние a рассчитывается исходя из разницы между сжатием w выбранного фиксатора и глубиной выемки s шарика в углублении.

Данные шариковые кнопки особенно рекомендуются для использования с пружинными фиксаторами при повышенных нагрузках на пружину.
