Серия GN 613
GN-613-NI
Штифты стопорные
Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)
Ручка из нержавеющей стали
Исполнения серии GN 613
GN 613
Штифты стопорные
Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)
GN 613-NI
Штифты стопорные
Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)
GN-613-NI
Штифты стопорные
Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)
Изображения

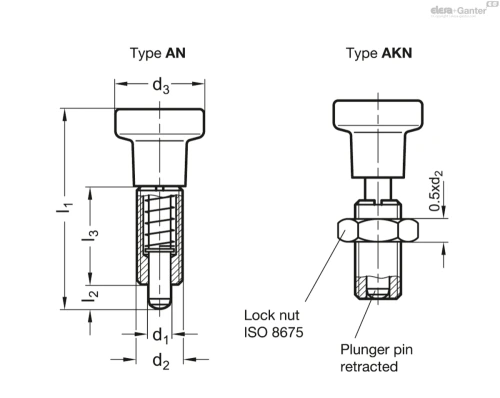

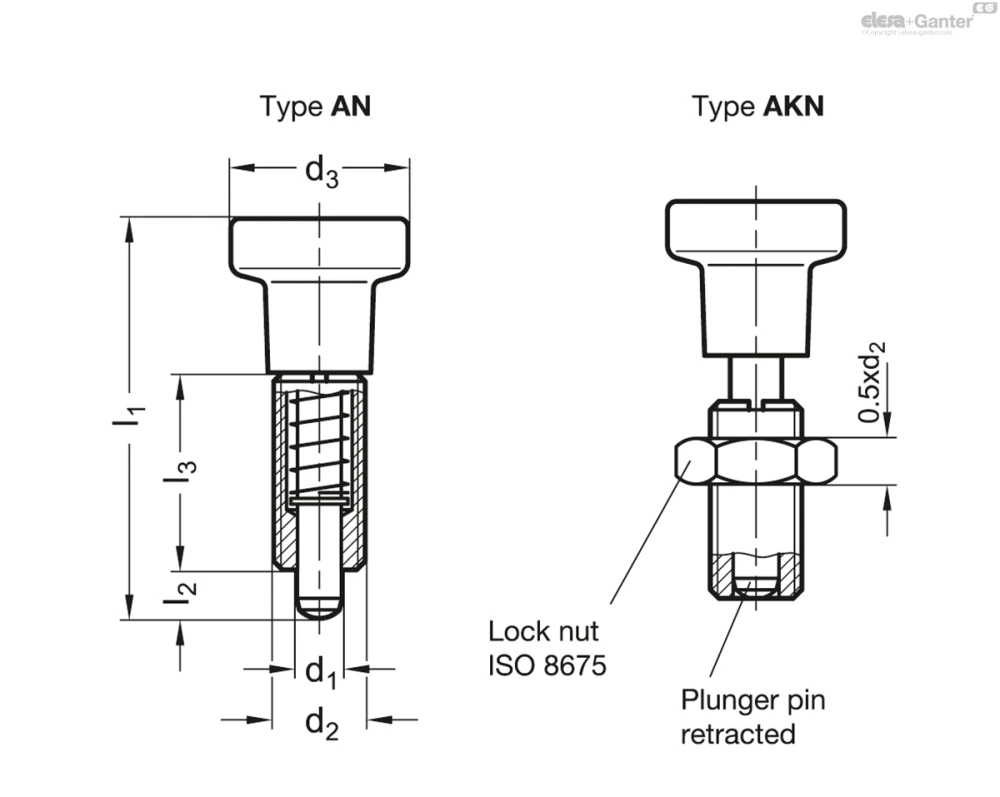

Схемы
GN-613-NI
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 613-5-AN-NI | 5 | M 10 x 1 | 21 | 45 | 5 | 22 | 6 | 15 | GN 613.1-5 | 37 | |
| GN 613-6-AN-NI | 6 | M 12 x 1.5 | 25 | 54.5 | 6 | 26 | 8 | 21 | GN 613.1-6 | 61 | |
| GN 613-8-AN-NI | 8 | M 16 x 1.5 | 31 | 69 | 8 | 34 | 9 | 26 | GN 613.1-8 | 123 | |
| GN 613-10-AN-NI | 10 | M 20 x 1.5 | 31 | 80 | 10 | 43 | 17 | 40 | GN 613.1-10 | 171 | |
| GN 613-5-AKN-NI | 5 | M 10 x 1 | 21 | 45 | 5 | 22 | 6 | 15 | GN 613.1-5 | 45 | |
| GN 613-6-AKN-NI | 6 | M 12 x 1.5 | 25 | 54.5 | 6 | 26 | 8 | 21 | GN 613.1-6 | 69 | |
| GN 613-8-AKN-NI | 8 | M 16 x 1.5 | 31 | 69 | 8 | 34 | 9 | 26 | GN 613.1-8 | 140 | |
| GN 613-10-AKN-NI | 10 | M 20 x 1.5 | 31 | 80 | 10 | 43 | 17 | 40 | GN 613.1-10 | 190 |
Характеристики
Типы
- Тип A: с пластиковой ручкой, без контргайки
- Тип AK: с пластиковой ручкой, с контргайкой
- Тип AN: с ручкой из нержавеющей стали, без контргайки
- Тип AKN: с ручкой из нержавеющей стали, с контргайкой
- Тип G: с резьбовым стержнем, без контргайки
- Тип GK: с резьбовым стержнем, с контргайкой
Сталь
- чернение
- Штифт из закалённой стали
Нержавеющая сталь AISI 303 NI
Химически никелированный штифт
Ручка типа A / AK
- Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Ручка типа AN / AKN
- Нержавеющая сталь AISI 303
- не съёмная
Информация
Стопорные штифты GN 613 типа G или GK разработаны для применения в устройствах, где требуются специальные ручки для фиксаторов.
Стопорные штифты выполнены таким образом, что штифт, установленный в крайнее положение (пружина "заблокирована"), также может поглощать осевые силы. Для областей применения, в которых осевые усилия значительно превышают усилие растяжения, прилагаемое оператором (тип G), GN 817желательно использовать стопорные штифты .
В наличии имеется специальная отвертка GN 613.1 . В верхней части её корпуса предусмотрены два выступа, которые совмещаются с ручкой в оттянутом положении.
