Серия GN 613

GN 613

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

Сталь с пластиковой ручкой

Таблица (PDF)

Исполнения серии GN 613

GN 613

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

GN 613-NI

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

GN-613-NI

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

GN 613

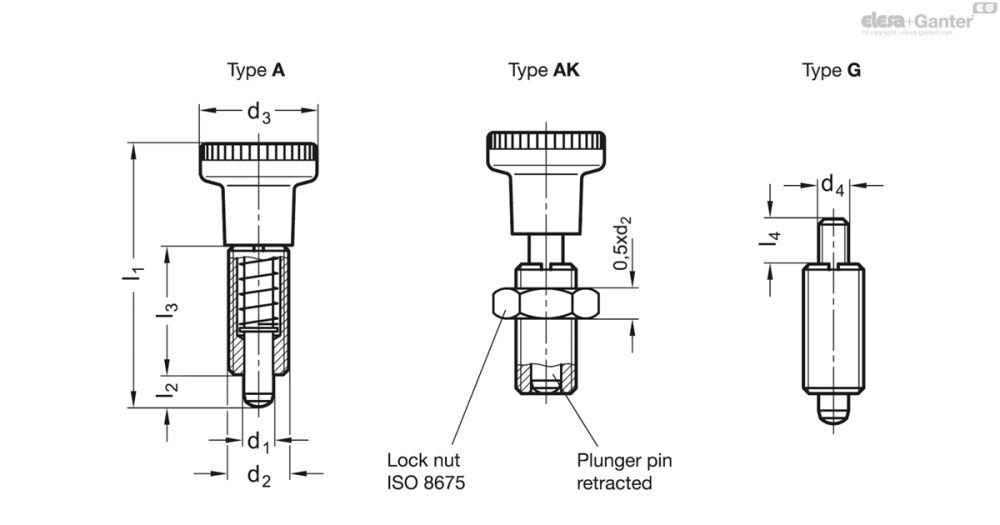

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.05 Bore H7	d₂	d₃	d₄	l₁≈	l₂	l₃	l₄	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Кодовый номер для шуруповёрта	Вес (г)
GN 613-5-A	5	M 10 x 1	21	-	45	5	22	-	7	17	GN 613.1-5	17
GN 613-6-A	6	M 12 x 1.5	25	-	54.5	6	26	-	9	24	GN 613.1-6	27
GN 613-8-A	8	M 16 x 1.5	31	-	69	8	34	-	11	30	GN 613.1-8	59
GN 613-10-A	10	M 20 x 1.5	31	-	80	10	43	-	19	45	GN 613.1-10	102
GN 613-5-AK	5	M 10 x 1	21	-	45	5	22	-	7	17	GN 613.1-5	22
GN 613-6-AK	6	M 12 x 1.5	25	-	54.5	6	26	-	9	24	GN 613.1-6	39
GN 613-8-AK	8	M 16 x 1.5	31	-	69	8	34	-	11	30	GN 613.1-8	79
GN 613-10-AK	10	M 20 x 1.5	31	-	80	10	43	-	19	45	GN 613.1-10	138
GN 613-5-G	5	M 10 x 1	-	M 5	-	5	22	6	7	17	GN 613.1-5	12
GN 613-6-G	6	M 12 x 1.5	-	M 6	-	6	26	10	9	24	GN 613.1-6	20
GN 613-8-G	8	M 16 x 1.5	-	M 8	-	8	34	12	11	30	GN 613.1-8	45
GN 613-10-G	10	M 20 x 1.5	-	M 8	-	10	43	12	19	45	GN 613.1-10	85
GN 613-5-GK	5	M 10 x 1	-	M 5	-	5	22	6	7	17	GN 613.1-5	21
GN 613-6-GK	6	M 12 x 1.5	-	M 6	-	6	26	10	9	24	GN 613.1-6	32
GN 613-8-GK	8	M 16 x 1.5	-	M 8	-	8	34	12	11	30	GN 613.1-8	65
GN 613-10-GK	10	M 20 x 1.5	-	M 8	-	10	43	12	19	45	GN 613.1-10	121

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с пластиковой ручкой, без контргайки

Тип AK: с пластиковой ручкой, с контргайкой

Тип AN: с ручкой из нержавеющей стали, без контргайки

Тип AKN: с ручкой из нержавеющей стали, с контргайкой

Тип G: с резьбовым стержнем, без контргайки

Тип GK: с резьбовым стержнем, с контргайкой

Сталь

чернение

Штифт из закалённой стали

Нержавеющая сталь AISI 303 NI

Химически никелированный штифт

Ручка типа A / AK

Пластик (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Ручка типа AN / AKN

Нержавеющая сталь AISI 303

не съёмная

Информация

Стопорные штифты GN 613 типа G или GK разработаны для применения в устройствах, где требуются специальные ручки для фиксаторов.

Стопорные штифты выполнены таким образом, что штифт, установленный в крайнее положение (пружина "заблокирована"), также может поглощать осевые силы. Для областей применения, в которых осевые усилия значительно превышают усилие растяжения, прилагаемое оператором (тип G), GN 817желательно использовать стопорные штифты .

В наличии имеется специальная отвертка GN 613.1 . В верхней части её корпуса предусмотрены два выступа, которые совмещаются с ручкой в оттянутом положении.
