Серия GN 612.9

GN 612.9-10-18-20-SW

Рычажные фиксаторы

Рычажные фиксаторы

с фланцем / с направляющей из цинка, литьё под давлением

PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

GN 612.9-10-18-20-SW — Рычажные фиксаторы

Схемы

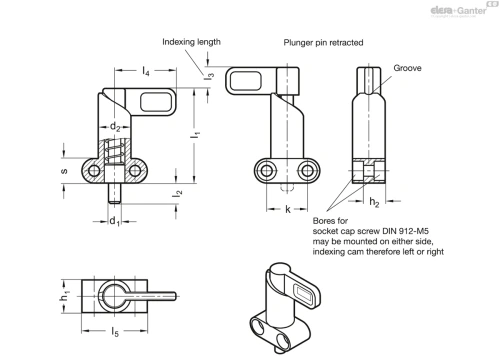

Схема GN 612.9

GN 612.9-10-18-20-SW

Технические характеристики — Рычажные фиксаторы

d1Pin-0.05Bore+0.1/+0.05
10
l2
18
d2
20
h1
20
h2
14.5
k
22
l1≈
57
l3
12
l4
37
l5
37
s
15
Пружинная нагрузка в Н≈ начальная
21
Пружинная нагрузка в Н≈ конечная
58
Weight (in g)
120
Вес (г)
120

Все модели серии GN 612.9 (12) →

Характеристики

Направляющая

Цинк, литьё под давлением

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Штифт

Сталь

гальванически оцинкована с голубой пассивацией

Ручка

Пластик (полиамид PA)

  • чёрный цвет, матовая отделка
  • чёрный цвет, матовая отделка

Информация

Рычажные фиксаторы GN 612.9 разработаны для применения в устройствах, где плунжер не должен выступать постоянно. При повороте замка на 180° плунжер втягивается. Паз обеспечивает безопасную фиксацию.

Техническая информация
