Серия GN 565.1

GN 565.1

П-образные ручки для ящиков и шкафов

Алюминий

П-образные ручки для ящиков и шкафов

PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 565.1 — П-образные ручки для ящиков и шкафов GN 565.1 — П-образные ручки для ящиков и шкафов GN 565.1 — П-образные ручки для ящиков и шкафов GN 565.1 — П-образные ручки для ящиков и шкафов GN 565.1 — П-образные ручки для ящиков и шкафов

Схемы

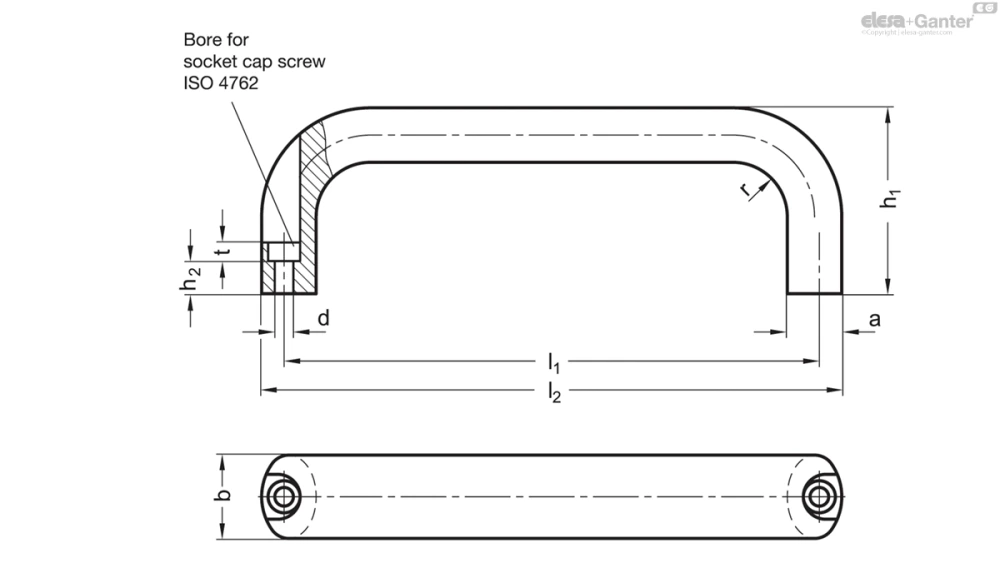

Схема GN 565.1

GN 565.1

Таблица моделей — П-образные ручки для ящиков и шкафов

Артикул
В корзину
GN 565.1-20-100-SW 20 100 13 5.4 49 13.5 112 13 5.5 76
GN 565.1-20-100-RS 20 100 13 5.4 49 13.5 112 13 5.5 76
GN 565.1-20-100-SR 20 100 13 5.4 49 13.5 112 13 5.5 76
GN 565.1-20-100-EL 20 100 13 5.4 49 13.5 112 13 5.5 76
GN 565.1-20-100-BL 20 100 13 5.4 49 13.5 112 13 5.5 76
GN 565.1-20-112-SW 20 112 13 5.4 49 13.5 124 13 5.5 81
GN 565.1-20-112-RS 20 112 13 5.4 49 13.5 124 13 5.5 81
GN 565.1-20-112-SR 20 112 13 5.4 49 13.5 124 13 5.5 81
GN 565.1-20-112-EL 20 112 13 5.4 49 13.5 124 13 5.5 81
GN 565.1-20-112-BL 20 112 13 5.4 49 13.5 124 13 5.5 81
GN 565.1-20-117-SW 20 117 13 5.4 49 13.5 129 13 5.5 84
GN 565.1-20-117-RS 20 117 13 5.4 49 13.5 129 13 5.5 84
GN 565.1-20-117-SR 20 117 13 5.4 49 13.5 129 13 5.5 84
GN 565.1-20-117-EL 20 117 13 5.4 49 13.5 129 13 5.5 84
GN 565.1-20-117-BL 20 117 13 5.4 49 13.5 129 13 5.5 84
GN 565.1-20-120-SW 20 120 13 5.4 51 13.5 132 13 5.5 88
GN 565.1-20-120-RS 20 120 13 5.4 51 13.5 132 13 5.5 88
GN 565.1-20-120-SR 20 120 13 5.4 51 13.5 132 13 5.5 88
GN 565.1-20-120-EL 20 120 13 5.4 51 13.5 132 13 5.5 88
GN 565.1-20-120-BL 20 120 13 5.4 51 13.5 132 13 5.5 88
GN 565.1-20-128-SW 20 128 13 5.4 51 13.5 140 13 5.5 91
GN 565.1-20-128-RS 20 128 13 5.4 51 13.5 140 13 5.5 91
GN 565.1-20-128-SR 20 128 13 5.4 51 13.5 140 13 5.5 91
GN 565.1-20-128-EL 20 128 13 5.4 51 13.5 140 13 5.5 91
GN 565.1-20-128-BL 20 128 13 5.4 51 13.5 140 13 5.5 91
GN 565.1-20-160-SW 20 160 13 5.4 51 13.5 172 13 5.5 110
GN 565.1-20-160-RS 20 160 13 5.4 51 13.5 172 13 5.5 110
GN 565.1-20-160-SR 20 160 13 5.4 51 13.5 172 13 5.5 110
GN 565.1-20-160-EL 20 160 13 5.4 51 13.5 172 13 5.5 110
GN 565.1-20-160-BL 20 160 13 5.4 51 13.5 172 13 5.5 110
GN 565.1-26-116-SW 26 116 17 6.4 55 11 130 17 6 159
GN 565.1-26-116-RS 26 116 17 6.4 55 11 130 17 6 159
GN 565.1-26-116-SR 26 116 17 6.4 55 11 130 17 6 159
GN 565.1-26-116-EL 26 116 17 6.4 55 11 130 17 6 159
GN 565.1-26-116-BL 26 116 17 6.4 55 11 130 17 6 159
GN 565.1-26-120-SW 26 120 17 6.4 55 11 134 17 6 162
GN 565.1-26-120-RS 26 120 17 6.4 55 11 134 17 6 162
GN 565.1-26-120-SR 26 120 17 6.4 55 11 134 17 6 162
GN 565.1-26-120-EL 26 120 17 6.4 55 11 134 17 6 162
GN 565.1-26-120-BL 26 120 17 6.4 55 11 134 17 6 162
GN 565.1-26-132-SW 26 132 17 6.4 55 11 146 17 6 165
GN 565.1-26-132-RS 26 132 17 6.4 55 11 146 17 6 165
GN 565.1-26-132-SR 26 132 17 6.4 55 11 146 17 6 165
GN 565.1-26-132-EL 26 132 17 6.4 55 11 146 17 6 165
GN 565.1-26-132-BL 26 132 17 6.4 55 11 146 17 6 165
GN 565.1-26-164-SW 26 164 17 6.4 57 11 178 17 6 190
GN 565.1-26-164-RS 26 164 17 6.4 57 11 178 17 6 190
GN 565.1-26-164-SR 26 164 17 6.4 57 11 178 17 6 190
GN 565.1-26-164-EL 26 164 17 6.4 57 11 178 17 6 190
GN 565.1-26-164-BL 26 164 17 6.4 57 11 178 17 6 190
GN 565.1-26-179-SW 26 179 17 6.4 57 11 193 17 6 218
GN 565.1-26-179-RS 26 179 17 6.4 57 11 193 17 6 218
GN 565.1-26-179-SR 26 179 17 6.4 57 11 193 17 6 218
GN 565.1-26-179-EL 26 179 17 6.4 57 11 193 17 6 218
GN 565.1-26-179-BL 26 179 17 6.4 57 11 193 17 6 218
GN 565.1-26-196-SW 26 196 17 6.4 57 11 210 17 6 223
GN 565.1-26-196-RS 26 196 17 6.4 57 11 210 17 6 223
GN 565.1-26-196-SR 26 196 17 6.4 57 11 210 17 6 223
GN 565.1-26-196-EL 26 196 17 6.4 57 11 210 17 6 223
GN 565.1-26-196-BL 26 196 17 6.4 57 11 210 17 6 223
3D-модель Технические данные (PDF)

Характеристики

Алюминий

  • С пластиковым покрытием
  • Чёрный цвет, RAL 9005, текстурированная отделка SW
  • Защита от УФ-излучения
  • Красный цвет, RAL 3000, текстурированная отделка RS
  • Серебристый цвет, RAL 9006, текстурированная отделка SR
  • Анодированные, естественный цвет EL
  • гладкая поверхность, вальцованный BL

Информация

П-образные ручки GN 565.1 для ящиков и шкафов изготовлены из гнутого алюминиевого профиля и обладают высокой прочностью и эргономичным дизайном.

Помимо стандартных видов покрытия П-образные ручки для шкафов также доступны в исполнении с функциональным покрытием.

На ручку в исполнении SW нанесено специальное порошковое покрытие, устойчивое к атмосферным воздействиям и УФ-излучению, благодаря которому изделие в этом исполнении превосходно подходит для использования на открытом воздухе.

Техническая информация
