Серия GN 473

GN 473-B12-MT

Установочные зажимы с опорной пластиной

Установочные зажимы с опорной пластиной

Алюминий

PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

GN 473-B12-MT — Установочные зажимы с опорной пластиной

Схемы

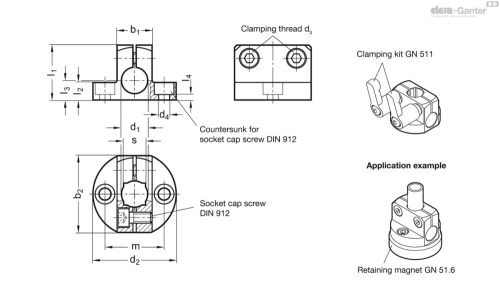

Схема GN 473

GN 473-B12-MT

Технические характеристики — Установочные зажимы с опорной пластиной

d1Bore for shaft tolerance h11
B 12
b1
16
b2
35
d2
38
d3
M 5
d4
M 5
l1
25
l2
8
l3
8
l4
2.5
m
27
s
10
Зажимные комплекты для d3
GN 511-M5-16
Weight (in g)
34
Вес (г)
34

Все модели серии GN 473 (12) →

Характеристики

Алюминий

  • матовый, скользящий, отшлифованный MT
  • анодированный, чёрный цвет ELS

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Информация

Установочные зажимы с опорной пластиной GN 473 имеют горизонтальное и вертикальное зажимное отверстие. Вертикальное зажимное отверстие дополнительно снабжено квадратным профилем.

Длина отверстия m креплений опорной пластины GN 473 соответствует установочным зажимам GN 477  и фланцевым болтам GN 480  а также удерживающие магниты GN 51.6

Это стандартный зажимной винт с торцевой головкой с шестигранным углублением DIN 912. Он может быть заменён переставным зажимным рычагом  GN 511  ( см. таблицу с размерами).

Техническая информация

Аксессуары

  • Зажимные втулки GN 511

Инструкции по монтажу

MD473_AN-23042-0_RU
