Амортизаторы

Стопорная шайба ‒ нержавеющая сталь

Амортизаторы

Таблица (PDF)

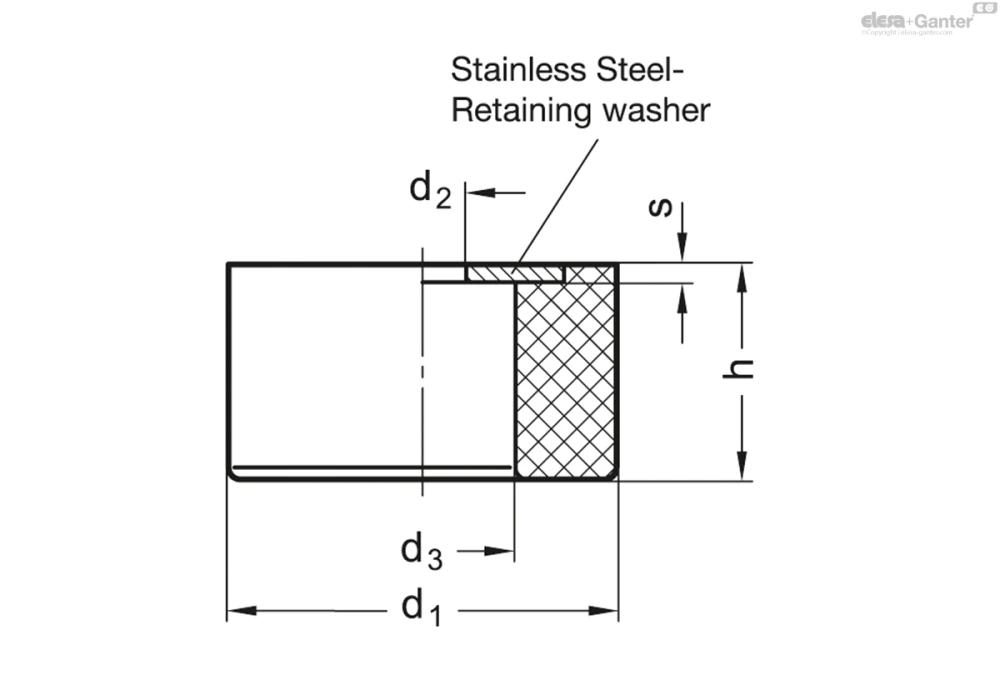

GN 454

Таблица моделей — Амортизаторы

Артикул	d₁	h	d₂	d₃	s	Жёсткость пружины ≈ в Н/мм (твёрдость 55)	Макс. нагрузка в Н (твёрдость 55)	Макс. ход≈ в мм	Вес (г)
GN 454-16-8-4,3-40	16	8	4.3	8	1	75	150	2	3
GN 454-20-10-5,3-40	20	10	5.3	9.5	1.2	89	223	2.5	4
GN 454-35-16-8,4-40	35	16	8.4	14	2	175	700	4	20
GN 454-42-20-8,4-40	42	20	8.4	17.5	2	220	1100	5	31
GN 454-42-20-10,5-40	42	20	10.5	17.5	2.5	220	1100	5	36
GN 454-56-24-8,4-40	56	24	8.4	19.5	2	333	2000	6	63
GN 454-56-24-13-40	56	24	13	19.5	3	333	2000	6	76
GN 454-16-8-4,3-55	16	8	4.3	8	1	140	280	2	3
GN 454-35-16-8,4-55	35	16	8.4	14	2	345	1380	4	21
GN 454-42-20-8,4-55	42	20	8.4	17.5	2	360	1800	5	31
GN 454-42-20-10,5-55	42	20	10.5	17.5	2.5	360	1800	5	36
GN 454-56-24-8,4-55	56	24	8.4	19.5	2	577	3460	6	63
GN 454-56-24-13-55	56	24	13	19.5	3	577	3460	6	76
GN 454-16-8-4,3-70	16	8	4.3	8	1	223	445	2	1
GN 454-20-10-5,3-70	20	10	5.3	9.5	1.2	240	600	2.5	4
GN 454-35-16-8,4-70	35	16	8.4	14	2	599	2395	4	23
GN 454-42-20-8,4-70	42	20	8.4	17.5	2	668	3340	5	33
GN 454-42-20-10,5-70	42	20	10.5	17.5	2.5	668	3340	5	37
GN 454-56-24-8,4-70	56	24	8.4	19.5	2	1000	6000	6	67

3D-модель Технические данные (PDF)

Характеристики

Резина

NBR (нитрильный каучук®)

чёрный цвет

вулканизированный к упорной шайбе

термостойкость до 120 °C

Твёрдость резинового покрытия [Шор ±5]

мягкий 40

средний 55

жёсткий 70

Упорная шайба

Нержавеющая сталь A2

Информация

Амортизаторы GN 454 используются в качестве упоров, например, на подвесных конвейерах. Они могут быть установлены на амортизирующей стороне с использованием винтов с головкой под торцевой ключ DIN 912.

Они поглощают большую часть кинетической энергии при ударе. Они действуют в качестве гасителей вибрации и предотвращают удары и отскоки, вызывающие повреждения. Они также действуют в качестве звукопоглотителей.
