Серия GN 435.3
GN 435.3
П-образные ручки для ящиков и шкафов
Нержавеющая сталь, высокая конструкция, без резьбы, для сварки
П-образные ручки для ящиков и шкафов
Изображения

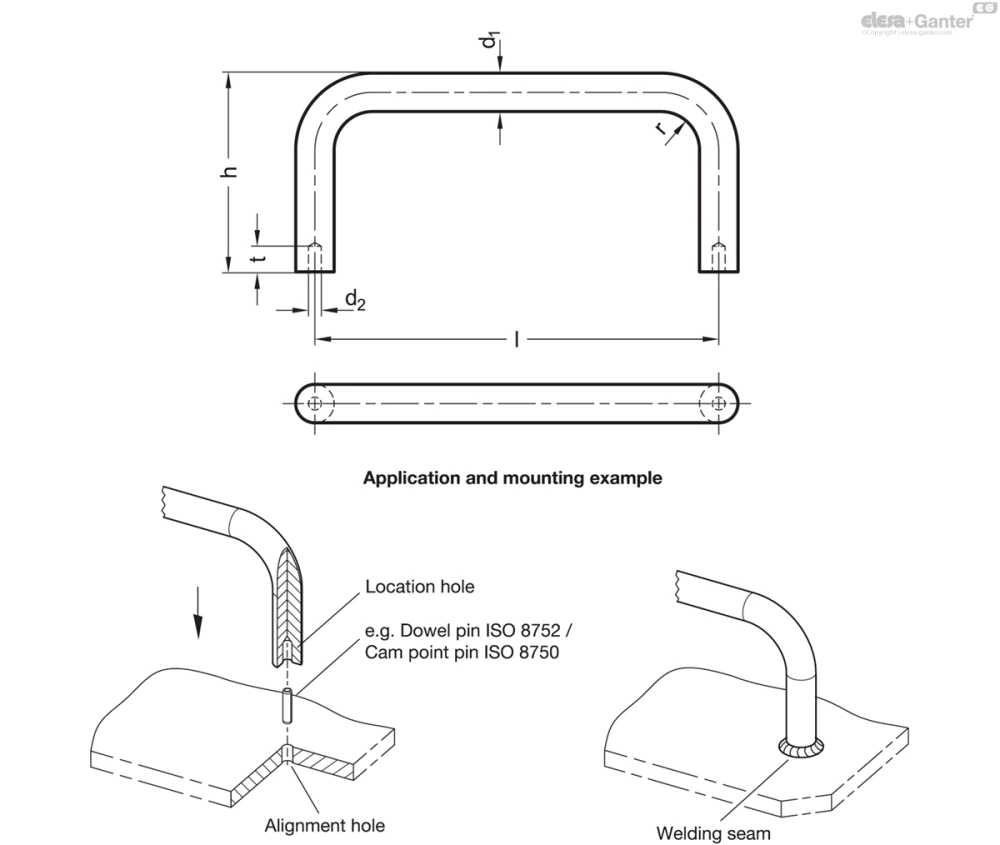

Схемы
GN 435.3
Таблица моделей — П-образные ручки для ящиков и шкафов
| Артикул |
|
|
|
d2H12 |
|
t |
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 435.3-12-125-75-NI | 12 | 125 | 75 | 4 | 14 | 6 | 218 | |
| GN 435.3-12-125-110-NI | 12 | 125 | 110 | 4 | 14 | 6 | 281 | |
| GN 435.3-12-160-75-NI | 12 | 160 | 75 | 4 | 14 | 6 | 250 | |
| GN 435.3-12-160-110-NI | 12 | 160 | 110 | 4 | 14 | 6 | 312 | |
| GN 435.3-12-200-75-NI | 12 | 200 | 75 | 4 | 14 | 6 | 285 | |
| GN 435.3-12-200-110-NI | 12 | 200 | 110 | 4 | 14 | 6 | 348 | |
| GN 435.3-16-160-85-NI | 16 | 160 | 85 | 4 | 18 | 6 | 462 | |
| GN 435.3-16-160-125-NI | 16 | 160 | 125 | 4 | 18 | 6 | 589 | |
| GN 435.3-16-200-85-NI | 16 | 200 | 85 | 4 | 18 | 6 | 525 | |
| GN 435.3-16-200-125-NI | 16 | 200 | 125 | 4 | 18 | 6 | 653 | |
| GN 435.3-16-300-85-NI | 16 | 300 | 85 | 4 | 18 | 6 | 684 | |
| GN 435.3-16-300-125-NI | 16 | 300 | 125 | 4 | 18 | 6 | 811 |
Характеристики
Нержавеющая сталь AISI 304 NI
Матовая отделка, дробеструйная обработка
Информация
П-образные ручки для ящиков и шкафов GN 435.3, высокая конструкция, изготовлены из гнутых круглых профилей и крепятся сваркой. Предназначены для конструкций, в которых требуется дополнительная высота захвата. Например, это позволяет захватывать или удерживать ручку в защитных перчатках. Некоторые размеры также соответствуют стандарту доступа с помощью крана DIN EN 13856.
Помимо выполнения функции ручки, изделие также может использоваться в качестве направляющей для шланга, скобы крепления и т. п.
При необходимости отверстия d2 служат для вставки установочных или направляющих штифтов, которые обеспечивают простой способ установки и крепления П-образной ручки для шкафа через выравнивающие отверстия в противоположной детали для процесса сварки.
По запросу
- Другие размеры
- Другие материалы
Техническая информация
