Серия GN 433
GN 433-NI
Лепестковые винты
Нержавеющая сталь
Нержавеющая сталь AISI CF-8
Исполнения серии GN 433
Изображения

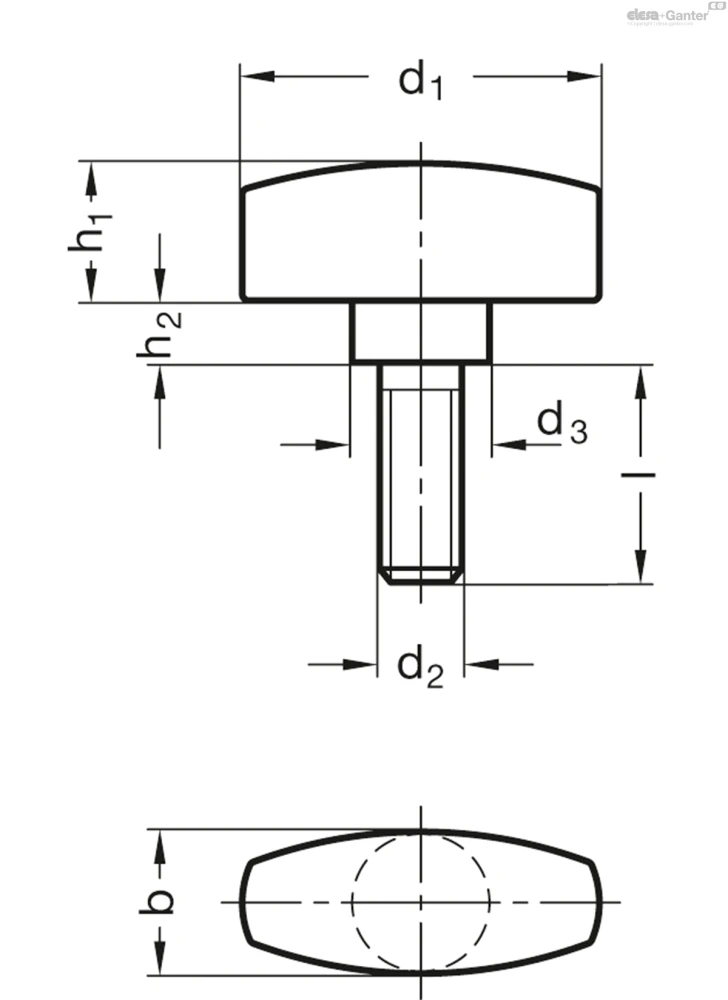

Схемы
GN 433-NI
Таблица моделей — Лепестковые винты
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 433-NI-20-M4-6-MT | 20 | M 4 | 6 | 9 | 8 | 8 | 3.5 | 11 | |
| GN 433-NI-20-M4-10-MT | 20 | M 4 | 10 | 9 | 8 | 8 | 3.5 | 11 | |
| GN 433-NI-26-M4-12-MT | 26 | M 4 | 12 | 11 | 10 | 10 | 4.5 | 22 | |
| GN 433-NI-26-M4-16-MT | 26 | M 4 | 16 | 11 | 10 | 10 | 4.5 | 22 | |
| GN 433-NI-26-M5-10-MT | 26 | M 5 | 10 | 11 | 10 | 10 | 4.5 | 25 | |
| GN 433-NI-26-M5-12-MT | 26 | M 5 | 12 | 11 | 10 | 10 | 4.5 | 22 | |
| GN 433-NI-26-M5-16-MT | 26 | M 5 | 16 | 11 | 10 | 10 | 4.5 | 23 | |
| GN 433-NI-26-M6-12-MT | 26 | M 6 | 12 | 11 | 10 | 10 | 4.5 | 24 | |
| GN 433-NI-26-M6-16-MT | 26 | M 6 | 16 | 11 | 10 | 10 | 4.5 | 24 | |
| GN 433-NI-26-M6-20-MT | 26 | M 6 | 20 | 11 | 10 | 10 | 4.5 | 24 | |
| GN 433-NI-26-M6-25-MT | 26 | M 6 | 25 | 11 | 10 | 10 | 4.5 | 25 | |
| GN 433-NI-34-M6-16-MT | 34 | M 6 | 16 | 13 | 12 | 12 | 5 | 40 | |
| GN 433-NI-34-M6-20-MT | 34 | M 6 | 20 | 13 | 12 | 12 | 5 | 41 | |
| GN 433-NI-34-M6-25-MT | 34 | M 6 | 25 | 13 | 12 | 12 | 5 | 42 | |
| GN 433-NI-34-M6-30-MT | 34 | M 6 | 30 | 13 | 12 | 12 | 5 | 44 | |
| GN 433-NI-34-M8-16-MT | 34 | M 8 | 16 | 13 | 12 | 12 | 5 | 42 | |
| GN 433-NI-34-M8-20-MT | 34 | M 8 | 20 | 13 | 12 | 12 | 5 | 43 | |
| GN 433-NI-34-M8-25-MT | 34 | M 8 | 25 | 13 | 12 | 12 | 5 | 45 | |
| GN 433-NI-34-M8-30-MT | 34 | M 8 | 30 | 13 | 12 | 12 | 5 | 48 |
Характеристики
Закаленная нержавеющая сталь
- AISI CF-8 NI
- AISI 316 A4
- матовые, дробеструйная обработка MT
Информация
С помощью лепестковых винтов GN 433 обеспечивается удобное зажатие и крепление деталей без применения инструментов. Эргономичная форма и выступающее кольцо упрощают эксплуатацию.
Вариант исполнения из нержавеющей стали A4 может использоваться в крайне агрессивных условиях окружающей среды.
Техническая информация
Вопрос о продукции
Спросите о серии GN 433-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
