Серия GN 409.2
GN 409.2
Positioning elements
с внутренней резьбой
Позиционные элементы
Изображения
Схемы

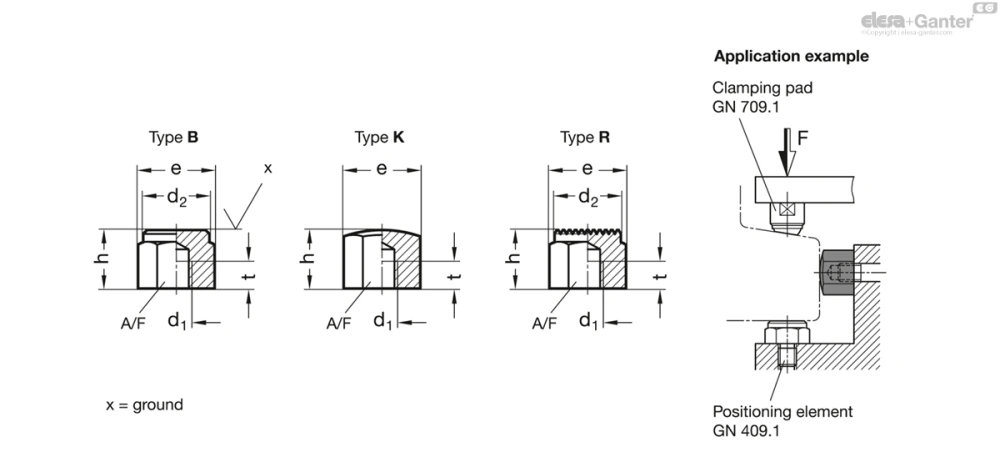

GN 409.2
Таблица моделей — Positioning elements
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 409.2-15-M8-B | 15 | - | M 8 | 17 | 6 | 17 | 19.4 | 25 | |
| GN 409.2-15-M8-K | - | 15 | M 8 | - | 6 | 17 | 19.4 | 25 | |
| GN 409.2-15-M8-R | - | 15 | M 8 | 17 | 6 | 17 | 19.4 | 25 | |
| GN 409.2-20-M10-B | 20 | - | M 10 | 19 | 10 | 19 | 21.9 | 39 | |
| GN 409.2-20-M10-K | - | 20 | M 10 | - | 10 | 19 | 21.9 | 39 | |
| GN 409.2-20-M10-R | - | 20 | M 10 | 19 | 10 | 19 | 21.9 | 39 | |
| GN 409.2-20-M12-B | 20 | - | M 12 | 22 | 10 | 22 | 25.2 | 52 | |
| GN 409.2-20-M12-K | - | 20 | M 12 | - | 10 | 22 | 25.2 | 52 | |
| GN 409.2-20-M12-R | - | 20 | M 12 | 22 | 10 | 22 | 25.2 | 52 | |
| GN 409.2-25-M8-B | 25 | - | M 8 | 17 | 12 | 17 | 19.4 | 42 | |
| GN 409.2-25-M8-K | - | 25 | M 8 | - | 12 | 17 | 19.4 | 42 | |
| GN 409.2-25-M8-R | - | 25 | M 8 | 17 | 12 | 17 | 19.4 | 42 | |
| GN 409.2-25-M12-B | 25 | - | M 12 | 22 | 15 | 22 | 25.2 | 63 | |
| GN 409.2-25-M12-K | - | 25 | M 12 | - | 15 | 22 | 25.2 | 63 | |
| GN 409.2-25-M12-R | - | 25 | M 12 | 22 | 15 | 22 | 25.2 | 63 | |
| GN 409.2-30-M10-B | 30 | - | M 10 | 19 | 15 | 19 | 21.9 | 61 | |
| GN 409.2-30-M10-K | - | 30 | M 10 | - | 15 | 19 | 21.9 | 61 | |
| GN 409.2-30-M10-R | - | 30 | M 10 | 19 | 15 | 19 | 21.9 | 61 | |
| GN 409.2-30-M12-B | 30 | - | M 12 | 22 | 18 | 22 | 25.2 | 79 | |
| GN 409.2-30-M12-K | - | 30 | M 12 | - | 18 | 22 | 25.2 | 79 | |
| GN 409.2-30-M12-R | - | 30 | M 12 | 22 | 18 | 22 | 25.2 | 79 | |
| GN 409.2-30-M16-B | 30 | - | M 16 | 30 | 20 | 30 | 33 | 136 | |
| GN 409.2-30-M16-K | - | 30 | M 16 | - | 20 | 30 | 33 | 136 | |
| GN 409.2-30-M16-R | - | 30 | M 16 | 30 | 20 | 30 | 33 | 136 | |
| GN 409.2-40-M10-B | 40 | - | M 10 | 19 | 15 | 19 | 21.9 | 85 | |
| GN 409.2-40-M10-K | - | 40 | M 10 | - | 15 | 19 | 21.9 | 85 | |
| GN 409.2-40-M10-R | - | 40 | M 10 | 19 | 15 | 19 | 21.9 | 85 | |
| GN 409.2-40-M12-B | 40 | - | M 12 | 22 | 18 | 22 | 25,2 | 110 | |
| GN 409.2-40-M12-K | - | 40 | M 12 | - | 18 | 22 | 25.2 | 110 | |
| GN 409.2-40-M12-R | - | 40 | M 12 | 22 | 18 | 22 | 25.2 | 110 | |
| GN 409.2-50-M12-B | 50 | - | M 12 | 22 | 18 | 22 | 25.2 | 142 | |
| GN 409.2-50-M12-K | - | 50 | M 12 | - | 18 | 22 | 25.2 | 142 | |
| GN 409.2-50-M12-R | - | 50 | M 12 | 22 | 18 | 22 | 25.2 | 142 | |
| GN 409.2-50-M16-B | 50 | - | M 16 | 30 | 24 | 30 | 33 | 270 | |
| GN 409.2-50-M16-K | - | 50 | M 16 | - | 24 | 30 | 33 | 270 | |
| GN 409.2-50-M16-R | - | 50 | M 16 | 30 | 24 | 30 | 33 | 270 |
Характеристики
Types
- Тип B: Гладкая контактная поверхность
- Тип K: Сферическая контактная поверхность
- Тип R: Зубчатая контактная поверхность
Сталь
- закалённая
- чернение
Информация
Установочные элементы GN 409.2 с наружной резьбой предназначены для использования в качестве установочных плунжеров, стопоров и упорных блоков.
