Серия GN 409.1
GN 409.1
Позиционные элементы
с резьбовым стержнем
Позиционные элементы

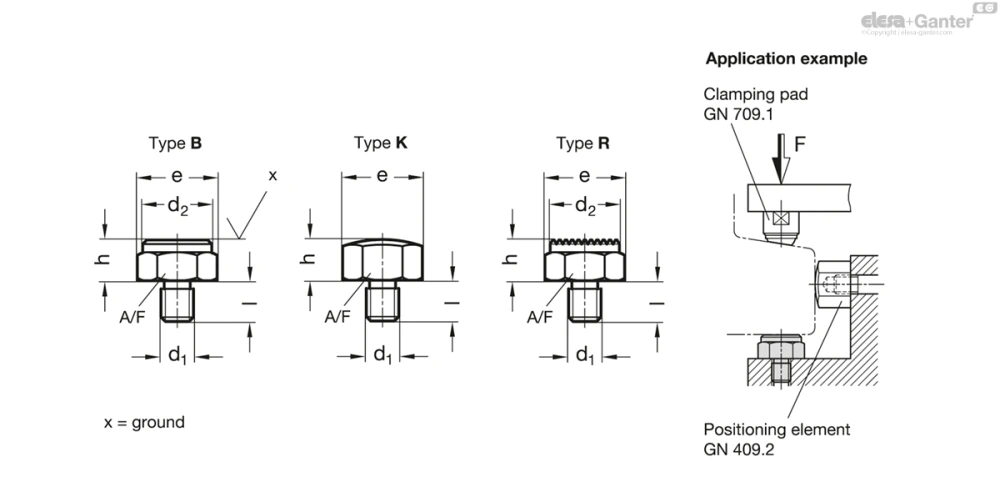

Изображения
Схемы
GN 409.1
Таблица моделей — Позиционные элементы
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 409.1-10-M8-B | 10 | - | M 8 | 17 | 10 | 17 | 19.4 | 21 | |
| GN 409.1-10-M10-B | 10 | - | M 10 | 19 | 12 | 19 | 21.9 | 28 | |
| GN 409.1-10-M12-B | 10 | - | M 12 | 22 | 14 | 22 | 25.2 | 40 | |
| GN 409.1-15-M10-B | 15 | - | M 10 | 19 | 12 | 19 | 21.9 | 40 | |
| GN 409.1-15-M12-B | 15 | - | M 12 | 22 | 14 | 22 | 25.2 | 56 | |
| GN 409.1-15-M16-B | 15 | - | M 16 | 30 | 19 | 30 | 34.2 | 90 | |
| GN 409.1-20-M16-B | 20 | - | M 16 | 30 | 19 | 30 | 34.2 | 140 | |
| GN 409.1-10-M8-K | - | 10 | M 8 | - | 10 | 17 | 19.4 | 21 | |
| GN 409.1-10-M10-K | - | 10 | M 10 | - | 12 | 19 | 21.9 | 28 | |
| GN 409.1-10-M12-K | - | 10 | M 12 | - | 14 | 22 | 25.2 | 40 | |
| GN 409.1-15-M10-K | - | 15 | M 10 | - | 12 | 19 | 21.9 | 40 | |
| GN 409.1-15-M12-K | - | 15 | M 12 | - | 14 | 22 | 25.2 | 56 | |
| GN 409.1-15-M16-K | - | 15 | M 16 | - | 19 | 30 | 34.2 | 90 | |
| GN 409.1-20-M16-K | - | 20 | M 16 | - | 19 | 30 | 34.2 | 140 | |
| GN 409.1-10-M8-R | - | 10 | M 8 | 17 | 10 | 17 | 19.4 | 21 | |
| GN 409.1-10-M10-R | - | 10 | M 10 | 19 | 12 | 19 | 21.9 | 28 | |
| GN 409.1-10-M12-R | - | 10 | M 12 | 22 | 14 | 22 | 25.2 | 40 | |
| GN 409.1-15-M10-R | - | 15 | M 10 | 19 | 12 | 19 | 21.9 | 40 | |
| GN 409.1-15-M12-R | - | 15 | M 12 | 22 | 14 | 22 | 25.2 | 56 | |
| GN 409.1-15-M16-R | - | 15 | M 16 | 30 | 19 | 30 | 34.2 | 90 | |
| GN 409.1-20-M16-R | - | 20 | M 16 | 30 | 19 | 30 | 34.2 | 140 |
Характеристики
Типы
- Тип B: Гладкая контактная поверхность
- Тип K: Сферическая контактная поверхность
- Тип R: Зубчатая контактная поверхность
Сталь
- закаленный корпус
- чернение
Информация
Установочные элементы GN 409.1 с резьбовой шпилькой предназначены для использования в качестве установочных плунжеров, стопоров и упорных блоков.
