Серия GN 350.3
GN 350.3-NI
Сферические выравнивающие шайбы
Сталь / нержавеющая сталь
Нержавеющая сталь
Исполнения серии GN 350.3
Изображения

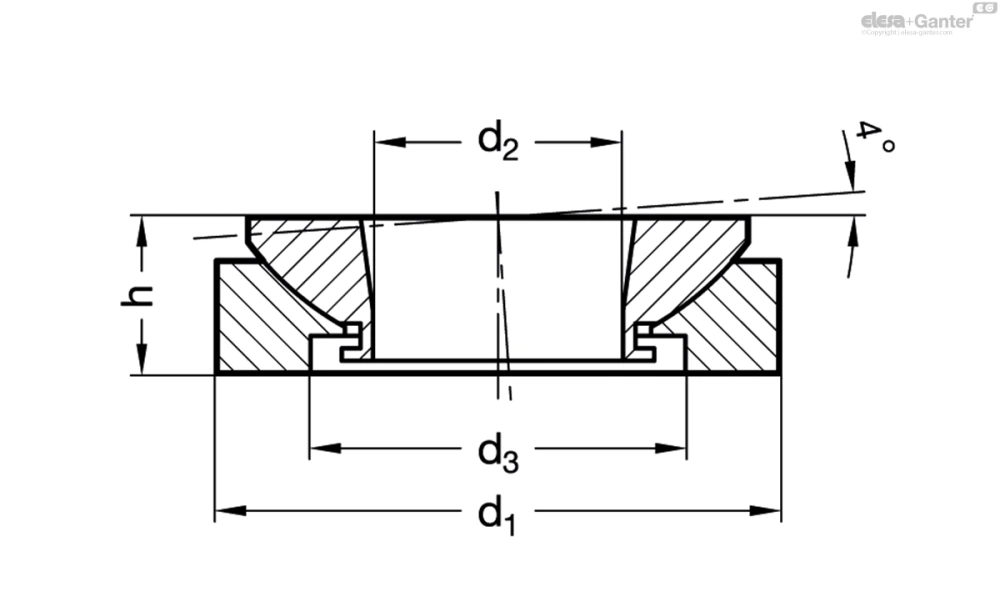

Схемы
GN 350.3-NI
Таблица моделей — Сферические выравнивающие шайбы
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 350.3-25-NI | 25 ±0.2 | 8.5 | 15 | 8 | M 8 | 27.1 | 20 | |
| GN 350.3-32-NI | 32 ±0.3 | 13 | 20 | 10 | M 10 | 43.4 | 44 | |
| GN 350.3-45-NI | 45 +0.3/-0.5 | 20 | 30 | 12.5 | M 16 | 84 | 105 | |
| GN 350.3-58-NI | 58 +0.3/-1 | 29 | 38 | 16 | M 24 | 148 | 215 | |
| GN 350.3-70-NI | 70 +0.3/-1 | 36 | 48 | 20 | M 30 | 225 | 372 | |
| GN 350.3-80-NI | 80 +0.3/-1.2 | 44 | 61 | 20 | M 36 | 323 | 427 | |
| GN 350.3-105-NI | 105 +0.3/1.6 | 58 | 78 | 25 | M 48 | 546 | 940 |
Характеристики
Сталь 1.7225 (42 CrMo 4 V) ST
Оцинкованный, синий пассивированный
Нержавеющая сталь AISI 303 (X 10 CrNiS 18-9) NI
Информация
Сферические выравнивающие шайбы GN 350.3 совместимы с комплектами для выравнивания GN 350, GN 350.1, GN 350.2и GN 350.5.
Две сферические шайбы используются вместе "несъемным образом".
Допустимая нагрузка этих сферических шайб относительно высокая. Это не только благодаря качеству материала, но также и чашеобразной форме.
Кроме того, рекомендуется использовать высокопрочные шайбы для соединения d2.
Техническая информация
Вопрос о продукции
Спросите о серии GN 350.3-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
