Потайные шайбы

Сталь

Потайные шайбы

Таблица (PDF)

GN 184

Таблица моделей — Потайные шайбы

Артикул	d₁	d₂	d₃	s	Для винтов с потайной головкой DIN 7991 DIN ISO 2009	Вес (г)
GN 184-12	12	3.2	6.5	2.5	M 3	2
GN 184-16	16	4.3	8.5	3	M 4	4
GN 184-20	20	4.3	8.5	3	M 4	6
GN 184-22	22	5.3	10.3	3.5	M 5	8
GN 184-25	25	5.3	10.3	3.5	M 5	12
GN 184-28	28	5.3	10.3	3.5	M 5	15
GN 184-32	32	6.4	12.3	4	M 6	22
GN 184-36	36	6.4	12.3	4	M 6	29
GN 184-40	40	6.4	12.3	5	M 6	45
GN 184-45	45	6.4	12.3	6	M 6	71
GN 184-52	52	6.4	12.3	6	M 6	94
GN 184-12-ZB	12	3.2	6.5	2.5	M 3	2
GN 184-16-ZB	16	4.3	8.5	3	M 4	4
GN 184-20-ZB	20	4.3	8.5	3	M 4	6
GN 184-22-ZB	22	5.3	10.3	3.5	M 5	8
GN 184-25-ZB	25	5.3	10.3	3.5	M 5	12
GN 184-28-ZB	28	5.3	10.3	3.5	M 5	15
GN 184-32-ZB	32	6.4	12.3	4	M 6	22
GN 184-36-ZB	36	6.4	12.3	4	M 6	29
GN 184-40-ZB	40	6.4	12.3	5	M 6	45
GN 184-45-ZB	45	6.4	12.3	6	M 6	71
GN 184-52-ZB	52	6.4	12.3	6	M 6	94

3D-модель Технические данные (PDF)

Характеристики

Сталь

обточка

Чернёная

оцинкованный, с голубой пассивацией ZB

Информация

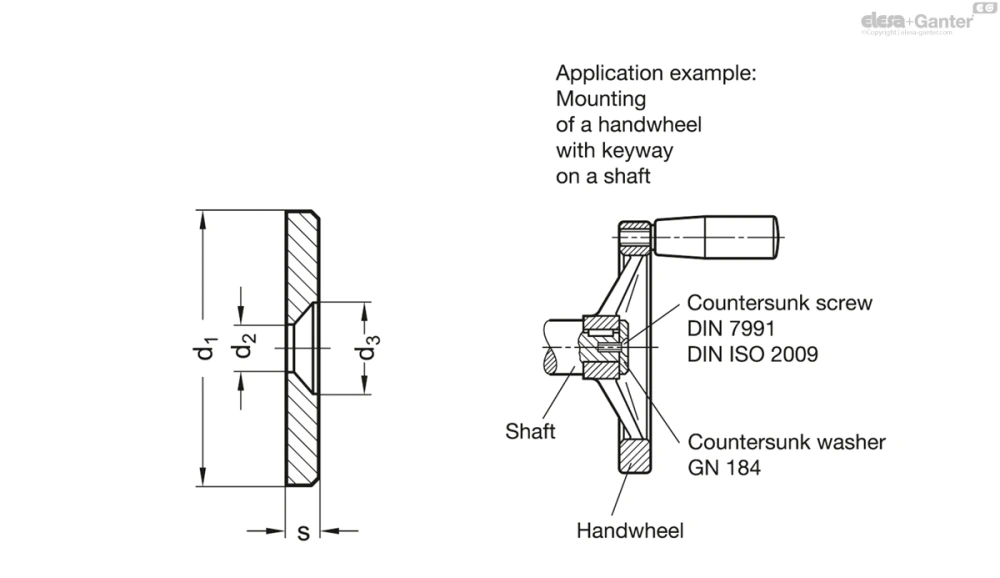

Потайные шайбы GN 184 фиксируются лицевой поверхностью к концу вала с винтом с потайной головкой DIN ISO 2009 или DIN 7991, формирующим торцевую заглушку для привлекательного вида.

Стандартным применением является удержание маховиков с втулкой, прикреплённой к валу.
