Вращающееся усиливающее кольцо

Технополимер

Кольцо усилителя вращающего момента

Таблица (PDF)

CMC

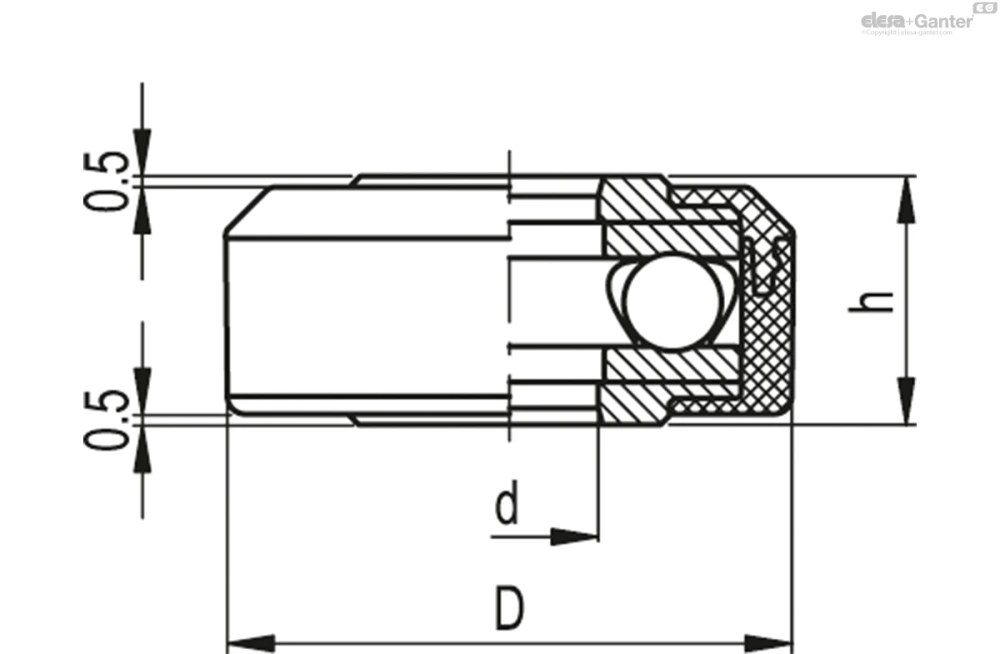

Таблица моделей — Вращающееся усиливающее кольцо

CMC

Артикул	Описание	D	h	d	Вес (г)
32401	CMC.32-8	32	14	8	38
32402	CMC.32-10	32	14	10	37
32403	CMC.32-12	32	14	12	36

CMC-SST

Артикул	Описание	D	h	d	Вес (г)
32411	CMC.32-SST-8	32	14	8	38
32412	CMC.32-SST-10	32	14	10	37
32413	CMC.32-SST-12	32	14	12	36

3D-модель Технические данные (PDF)

Основные характеристики

Материал корпуса подшипника

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартные исполнения

CMC: осевой подшипник из стали AISI 52100, оцинкованные стальные шайбы.
CMC-SST: осевой подшипник из нержавеющей стали AISI 440 C, шайбы из нержавеющей стали AISI 303.

Общая информация

Особенности и области применения

Используется в комбинации с зажимными ручками рычажного типа ERX., ERW., MRX., ERF., зажимными ручками типа VCT.SOFT или ручками типа L.652, кольца усилителя крутящего момента CMC удваивают зажимное усилие, прилагаемое при равном крутящем моменте, благодаря наличию подшипника для уменьшения трения.
