Серия DIN 6319
DIN 6319-A4
Сферические / тарельчатые шайбы
Сталь / нержавеющая сталь
AISI 316 (A4)
Исполнения серии DIN 6319
Изображения
Схемы

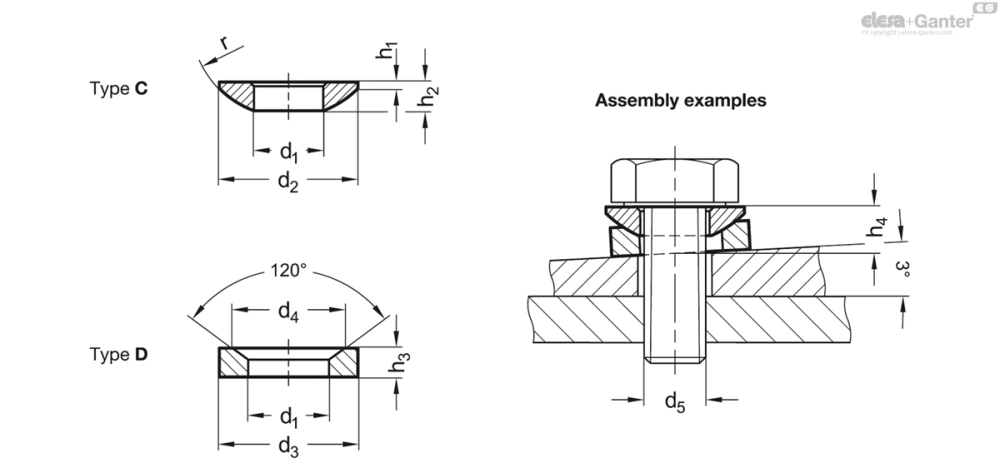

DIN 6319-A4
Таблица моделей — Сферические / тарельчатые шайбы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6319-6,4-C-A4 | 6.4 | 12 | - | - | M 6 | 0.7 | 2.3 | - | 4.2 | 9 | 6 | 2 | |
| DIN 6319-8,4-C-A4 | 8.4 | 17 | - | - | M 8 | 0.6 | 3.2 | - | 5.6 | 12 | 10 | 3 | |
| DIN 6319-10,5-C-A4 | 10.5 | 21 | - | - | M 10 | 0.8 | 4 | - | 6.5 | 15 | 17 | 7 | |
| DIN 6319-13-C-A4 | 13 | 24 | - | - | M 12 | 1.1 | 4.6 | - | 8 | 17 | 25 | 7 | |
| DIN 6319-15-C-A4 | 15 | 28 | - | - | M 14 | 1.2 | 5 | - | 8.5 | 22 | 34 | 11 | |
| DIN 6319-17-C-A4 | 17 | 30 | - | - | M 16 | 1.3 | 5.3 | - | 9.6 | 22 | 47 | 13 | |
| DIN 6319-21-C-A4 | 21 | 36 | - | - | M 20 | 2 | 6.3 | - | 11.7 | 27 | 73 | 22 | |
| DIN 6319-25-C-A4 | 25 | 44 | - | - | M 24 | 2.4 | 8.2 | - | 15.2 | 32 | 105 | 43 | |
| DIN 6319-31-C-A4 | 31 | 56 | - | - | M 30 | 3.6 | 11.2 | - | 19.2 | 41 | 168 | 110 | |
| DIN 6319-7,1-D-A4 | 7.1 | - | 12 | 11 | M 6 | - | - | 2.8 | 4.2 | - | 6 | 2 | |
| DIN 6319-9,6-D-A4 | 9.6 | - | 17 | 14.5 | M 8 | - | - | 3.5 | 5.6 | - | 10 | 4 | |
| DIN 6319-12-D-A4 | 12 | - | 21 | 18.5 | M 10 | - | - | 4.2 | 6.5 | - | 17 | 7 | |
| DIN 6319-14,2-D-A4 | 14.2 | - | 24 | 20 | M 12 | - | - | 5 | 8 | - | 25 | 10 | |
| DIN 6319-16,5-D-A4 | 16.5 | - | 28 | 24.8 | M 14 | - | - | 5.6 | 8.5 | - | 34 | 16 | |
| DIN 6319-19-D-A4 | 19 | - | 30 | 26 | M 16 | - | - | 6.2 | 9.6 | - | 47 | 18 | |
| DIN 6319-23,2-D-A4 | 23.2 | - | 36 | 31 | M 20 | - | - | 7.5 | 11.7 | - | 73 | 31 | |
| DIN 6319-28-D-A4 | 28 | - | 44 | 37 | M 24 | - | - | 9.5 | 15.2 | - | 105 | 61 | |
| DIN 6319-35-D-A4 | 35 | - | 56 | 49 | M 30 | - | - | 12 | 19.2 | - | 168 | 120 |
Характеристики
Вариант исполнения из стали
Типы
- Тип C: сферическая шайба гнезда
- Тип D: тарельчатая шайба с d3 = d2
- Тип G: тарельчатая шайба с d4 > d 2 (увеличенный наружный диаметр)
Тип C / D
Корпус из закалённой стали
Науглероженная сталь
глубина закалки по кругу от 0,2 до 0,4 мм
твёрдость (550+ 100) HV 10
Тип G
Термообработанная сталь, Hartowane
твёрдость (350 + 80) HV 30
Вариант исполнения из нержавеющей стали
Типы
Нержавеющая сталь AISI 303 NI
Тип C / D / G
незакалённый
Нержавеющая сталь AISI 316 A4
Тип C / D
незакалённый
Информация
Сферические шайбы DIN 6319 используются для зажима непараллельных поверхностей.
Благодаря используемому материалу сферические и тарельчатые шайбы, как правило, подходят для агрессивных сред.
Тарельчатые шайбы типа G с увеличенным наружным диаметром в основном используются на удлинённых отверстиях.
При использовании шестигранных гаек со сферическим гнездом DIN 6330 Тип B шайба с наружной резьбой не требуется.
По запросу (Вариант исполнения из стали)
Вариант исполнения из стали
- Незакалённые сферические шайбы
- Незакалённые тарельчатые шайбы
Вариант исполнения из нержавеющей стали
- Закалённые сферические шайбы из нержавеющей стали
- Закалённые тарельчатые шайбы из нержавеющей стали
- Сферические шайбы из нержавеющей стали, тип G с d4 > d2
(увеличенный наружный диаметр)
