Обжимные шайбы с вырезом

DIN 6371

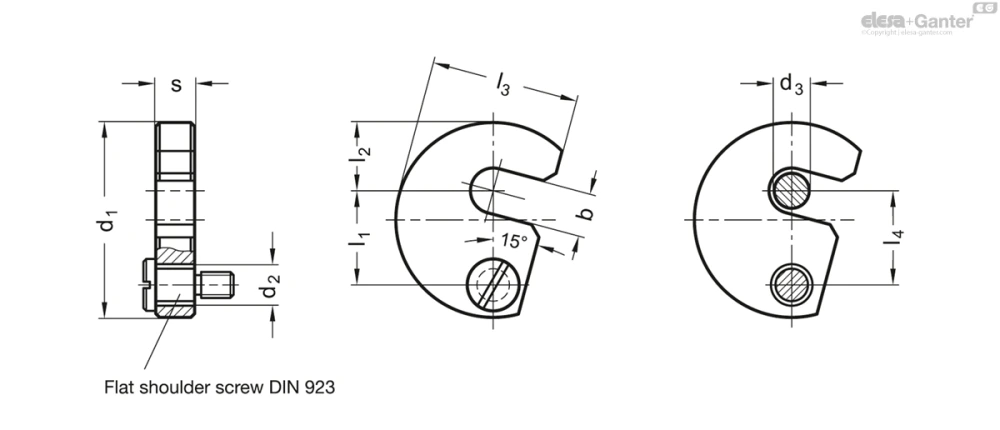

Таблица моделей — Обжимные шайбы с вырезом

Артикул	d₁	b	d₂	d₃	l₁	l₂	l₃	l₄	s -0.5	Винт DIN 923	Вес (г)
DIN 6371-38-7,5	38	7.5	9	6	19.6	11	29	19	9.8	M 6 x 10	64
DIN 6371-43-9,5	43	9.5	9	8	21.6	14	32.5	21	9.8	M 6 x 10	80
DIN 6371-48-11,5	48	11,5	9	10	23.6	17	36.5	23	9.8	M 6 x 10	99
DIN 6371-61-13,5	61	13.5	11	12	29.6	22	45	29	11.8	M 8 x 12	189
DIN 6371-68-17,5	68	17.5	11	16	33.6	25	50	33	11.8	M 8 x 12	226
DIN 6371-74-21,5	74	21.5	11	20	36.6	28	55	36	11.8	M 8 x 12	262
DIN 6371-82-25,5	82	25.5	11	24	40.6	32	62	40	15.8	M 8 x 16	423
DIN 6371-97-32	97	32	11	30	49	39	73	48	15.8	M 8 x 16	560

3D-модель Технические данные (PDF)

Характеристики

Сталь

закалённый

чернение

Ступенчатый винт с плоской головкой DIN 923

чернение

Информация

Обжимные шайбы с вырезом DIN 6371 передают прижимающее усилие винта или гайки заготовке. После ослабления резьбы они могут быть повёрнуты вокруг зажимной точки. Они подвешиваются и, таким образом, никогда не могут быть утеряны.

Ступенчатые винты с плоской головкой DIN 923 входят в комплект.
