Предохранительные маховики

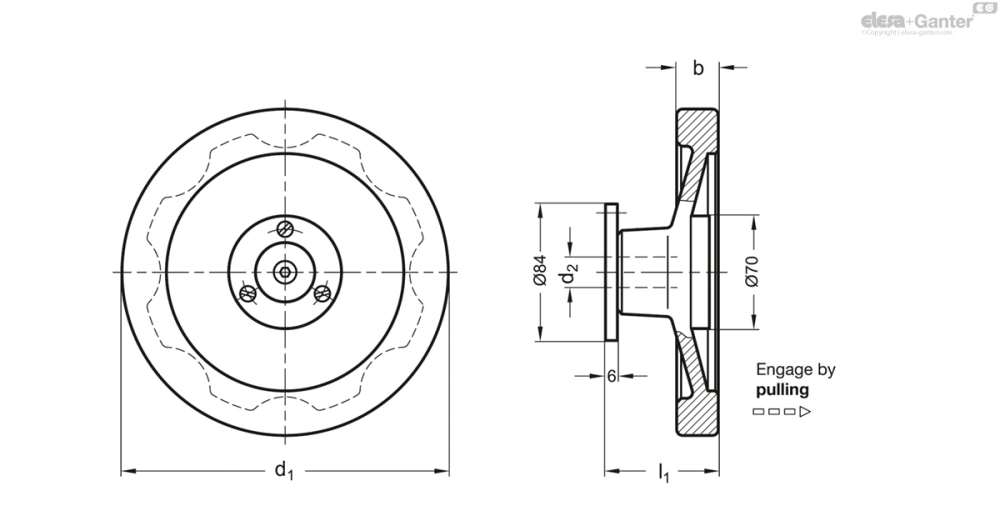

Предохранительные маховики GN 327 отвечают высочайшим стандартам по охране труда и технике безопасности, т. к. маховик, находящийся в нерабочем состоянии, фиксируется на неподвижном элементе, опорном фланце. Маховик полностью отсоединён от вращающегося вала.

Опорный фланец может также поддерживать вал с помощью втулки подшипника (артикул № 1). Эта опорная втулка представляет собой сухой подшипник (DU-втулка). Однако, как правило, вал поддерживается отдельно, а втулка подшипника используется для центрирования фланца подшипника.

Центрирование также может быть выполнено центрирующим кольцом (артикул № 2), если со стороны механизма предусмотрено подходящее отверстие. В этом случае нет необходимости в опорных втулках, и трение подшипников (нагрев) не произойдёт.

• GN 184 Потайные шайбы (для осевой фиксации)

• Более подробная информация по предохранительным маховикам
• Шпоночный паз P9 DIN 6885-1
• Основные допуски по стандартам ISO
• Характеристики пластика

Втулка вала и шкив распределительного вала поставляются в виде двух отдельных компонентов. Перед сборкой убедитесь, что втулка вала может плавно выдвигаться и свободно перемещаться по валу.

Надлежащее функционирование гарантируется только в случае, если на стороне машины:

• установочное кольцо и контактная поверхность находятся на одном уровне друг с другом;

• ось вала находится под прямым углом по отношению к контактной поверхности.

Конструкция с опорной втулкой (артикул № 1)

Маховик и втулка вала надеваются на вал одновременно, опорный фланец плотно привинчивается, а втулка вала фиксируется в осевом направлении с помощью шкива распределительного вала.

Конструкция с центрирующим кольцом (артикул № 2)

Посредством центрирующего кольца маховик можно сразу прикрутить к опорному фланцу. Затем наденьте втулку вала на вал и зафиксируйте её в осевом направлении с помощью шкива распределительного вала.
