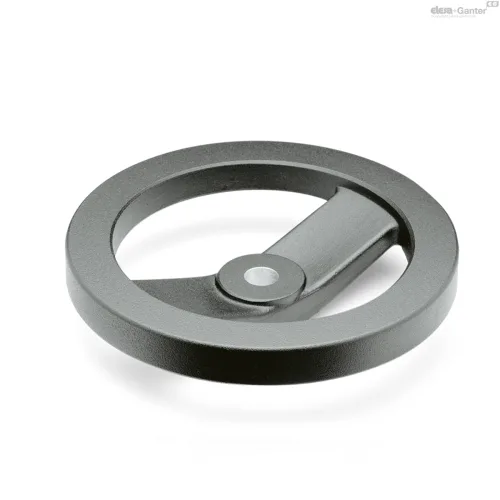

Серия GN 324
GN 324-A
Маховики со спицами
алюминий, c пластиковым покрытием чёрный цвет
Без ручки
Исполнения серии GN 324
Изображения

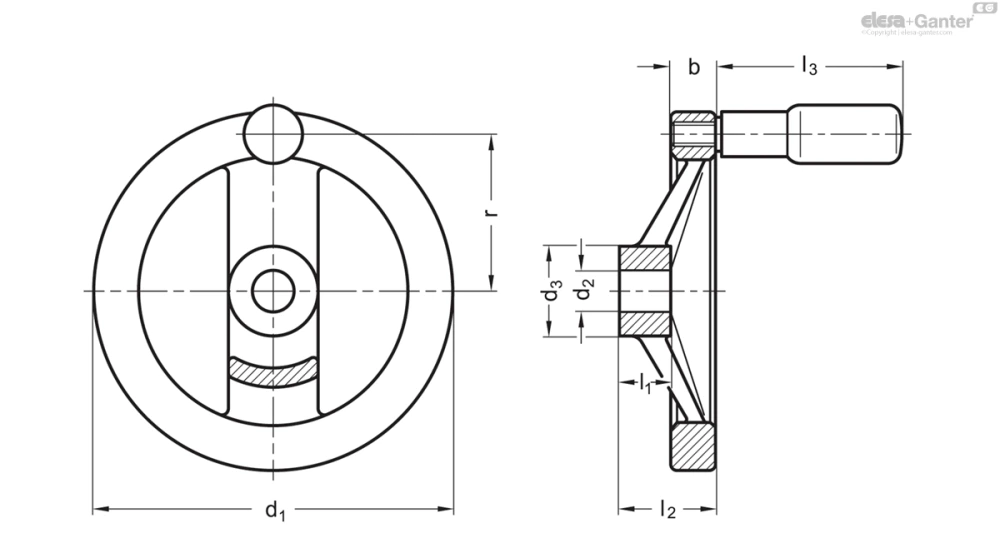

Схемы
GN 324-A
Таблица моделей — Маховики со спицами
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 324-125-B12-A | 125 | 12 | 15 | 31 | 18 | 33 | 61.5 | 54 | 22 | 310 | |
| GN 324-125-K12-A | 125 | 12 | 15 | 31 | 18 | 33 | 61.5 | 54 | 22 | 310 | |
| GN 324-125-B14-A | 125 | 14 | 15 | 31 | 18 | 33 | 61.5 | 54 | 22 | 308 | |
| GN 324-125-K14-A | 125 | 14 | 15 | 31 | 18 | 33 | 61.5 | 54 | 22 | 308 | |
| GN 324-140-B14-A | 140 | 14 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | 24 | 402 | |
| GN 324-140-K14-A | 140 | 14 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | 24 | 402 | |
| GN 324-140-B16-A | 140 | 16 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | 24 | 397 | |
| GN 324-140-K16-A | 140 | 16 | 16.5 | 36 | 19 | 36 | 76.5 | 61 | 24 | 397 | |
| GN 324-160-B14-A | 160 | 14 | 18 | 36 | 20 | 39 | 76.5 | 71 | 24 | 539 | |
| GN 324-160-K14-A | 160 | 14 | 18 | 36 | 20 | 39 | 76.5 | 71 | 24 | 539 | |
| GN 324-160-B16-A | 160 | 16 | 18 | 36 | 20 | 39 | 76.5 | 71 | 24 | 530 | |
| GN 324-160-K16-A | 160 | 16 | 18 | 36 | 20 | 39 | 76.5 | 71 | 24 | 530 | |
| GN 324-200-B18-A | 200 | 18 | 20.5 | 42 | 24 | 45 | 86.5 | 89 | 25 | 870 | |
| GN 324-200-K18-A | 200 | 18 | 20.5 | 42 | 24 | 45 | 86.5 | 89 | 25 | 870 | |
| GN 324-200-B20-A | 200 | 20 | 20.5 | 42 | 24 | 45 | 86.5 | 89 | 25 | 870 | |
| GN 324-200-K20-A | 200 | 20 | 20.5 | 42 | 24 | 45 | 86.5 | 89 | 25 | 870 | |
| GN 324-250-B22-A | 250 | 22 | 23 | 48 | 28 | 51 | 86.5 | 113 | 25 | 1490 | |
| GN 324-250-K22-A | 250 | 22 | 23 | 48 | 28 | 51 | 86.5 | 113 | 25 | 1490 | |
| GN 324-250-B26-A | 250 | 26 | 23 | 48 | 28 | 51 | 86.5 | 113 | 25 | 1490 | |
| GN 324-250-K26-A | 250 | 26 | 23 | 48 | 28 | 51 | 86.5 | 113 | 25 | 1490 |
Характеристики
Типы
- Тип A: без ручки
- Тип R: с вращающейся ручкой
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Корпус маховика
Алюминий
- Механически обработанная втулка
- Полированный
- Обточенный со всех сторон
- Радиальное и осевое биение < 0,4
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
Вращающаяся ручка GN 798
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Стальной шпиндель
- Оцинкованная, воронёная пассивированная
Информация
Маховики со спицами GN 324 используются для создания регулировочных или приводных механизмов.
Тип R эргономично передаёт движения быстрой регулировки через вращающуюся ручку с расцеплением. В процессе проворачивания вращающаяся ручка может удерживаются прочно и надёжно.
Для прецизионной регулировки сила, создаваемая ручкой, передаётся через обод.
Кроме того, маховики со спицами можно заказать с поперечными отверстиями GN 110.
Принадлежности
- GN 184 Потайные шайбы (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
