Серия GN 323

GN 323-K

Дисковые маховики

Алюминий, чёрный цвет, пластиковое покрытие

Со шпоночным пазом DIN 6885-1 P9

__logo__IF__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 323

GN 323-B

GN 323-B

Дисковые маховики

Алюминий, чёрный цвет, пластиковое покрытие
GN 323-K

GN 323-K

Дисковые маховики

Алюминий, чёрный цвет, пластиковое покрытие

Изображения

GN 323-K — Дисковые маховики

Схемы

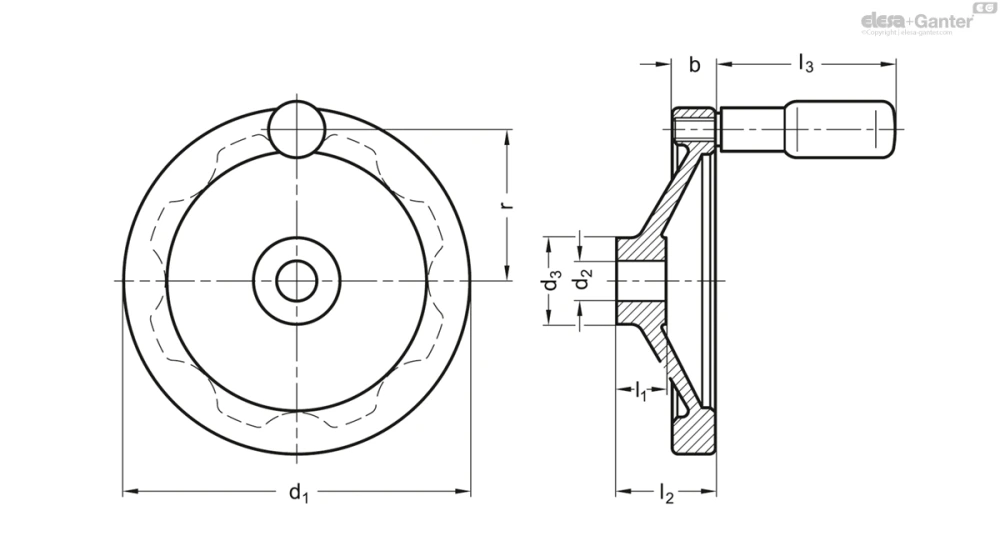

Схема GN 323-K

GN 323-K

Таблица моделей — Дисковые маховики

Артикул
В корзину
GN 323-80-K10-A 80 10 13 26 16 26 44 33.5 - 120
GN 323-80-K10-R 80 10 13 26 16 26 44 33.5 16 166
GN 323-80-K12-A 80 12 13 26 16 26 44 33.5 - 128
GN 323-80-K12-R 80 12 13 26 16 26 44 33.5 16 160
GN 323-100-K10-A 100 10 14 28 17 30 58.5 42.5 - 200
GN 323-100-K10-R 100 10 14 28 17 30 58.5 42.5 18 200
GN 323-100-K12-A 100 12 14 28 17 30 58.5 42.5 - 214
GN 323-100-K12-R 100 12 14 28 17 30 58.5 42.5 18 216
GN 323-125-K12-A 125 12 15 31 18 33 61.5 54 - 250
GN 323-125-K12-R 125 12 15 31 18 33 61.5 54 22 360
GN 323-125-K14-A 125 14 15 31 18 33 61.5 54 - 313
GN 323-125-K14-R 125 14 15 31 18 33 61.5 54 22 360
GN 323-140-K14-A 140 14 16.5 36 19 36 76.5 61 - 400
GN 323-140-K14-R 140 14 16.5 36 19 36 76.5 61 24 438
GN 323-140-K16-A 140 16 16.5 36 19 36 76.5 61 - 400
GN 323-140-K16-R 140 16 16.5 36 19 36 76.5 61 24 431
GN 323-160-K14-A 160 14 18 36 20 39 76.5 71 - 560
GN 323-160-K14-R 160 14 18 36 20 39 76.5 71 24 660
GN 323-160-K16-A 160 16 18 36 20 39 76.5 71 - 560
GN 323-160-K16-R 160 16 18 36 20 39 76.5 71 24 640
GN 323-200-K18-A 200 18 20.5 45 24 45 86.5 89 - 880
GN 323-200-K18-R 200 18 20.5 45 24 45 86.5 89 25 1051
GN 323-200-K20-A 200 20 20.5 45 24 45 86.5 89 - 891
GN 323-200-K20-R 200 20 20.5 45 24 45 86.5 89 25 1021
GN 323-250-K22-A 250 22 23 48 28 51 86.5 113 - 1515
GN 323-250-K22-R 250 22 23 48 28 51 86.5 113 25 1671
GN 323-250-K26-A 250 26 23 48 28 51 86.5 113 - 1440
GN 323-250-K26-R 250 26 23 48 28 51 86.5 113 25 1600
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9

Типы

  • Тип A: без ручки
  • Тип R: с вращающейся ручкой

Корпус маховика

Алюминий

  • Механически обработанная втулка
  • Полированный
  • Обточенный со всех сторон
  • Радиальное и осевое биение < 0,4
  • Полностью пластиковое покрытие
  • Чёрный цвет, текстурированная отделка

Вращающаяся ручка GN 798

Пластик, полиамид (PA)

  • Чёрный цвет, матовая отделка
  • Стальной шпиндель
  • Оцинкованная, воронёная пассивированная

Информация

Дисковые маховики GN 323 имеют скрытые захваты с обратной стороны.

Принадлежности

  • GN 184 Потайные шайбы GN 184 (для осевой фиксации)

Техническая информация

Вопрос о продукции

Спросите о серии GN 323-K — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
