Серия GN 322.7
GN 322.7-B
Маховики с откидной ручкой
Алюминий, поворотная ручка
Без шпоночного паза
Исполнения серии GN 322.7
Изображения

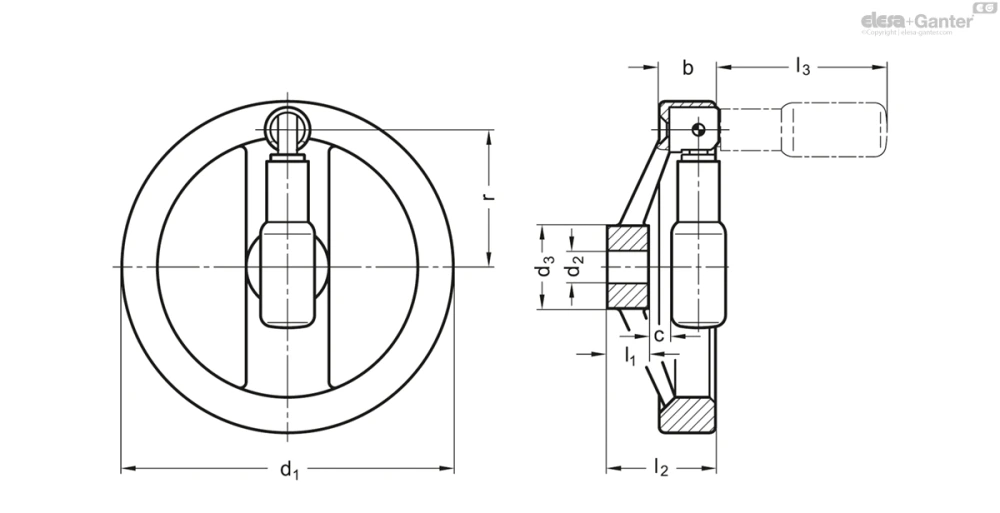

Схемы
GN 322.7-B
Таблица моделей — Маховики с откидной ручкой
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 322.7-125-B12-R | 125 | 12 | 24.5 | 7.5 | 31 | 18 | 44 | 61.5 | 50 | 22 | 438 | |
| GN 322.7-140-B14-R | 140 | 14 | 24.5 | 7 | 36 | 19 | 45.5 | 76.5 | 57.5 | 24 | 548 | |
| GN 322.7-160-B14-R | 160 | 14 | 25 | 7.5 | 36 | 20 | 47 | 76.5 | 67.5 | 24 | 600 | |
| GN 322.7-160-B16-R | 160 | 16 | 25 | 7.5 | 36 | 20 | 47 | 76.5 | 67.5 | 24 | 560 | |
| GN 322.7-200-B18-R | 200 | 18 | 25 | 8.5 | 42 | 24 | 52.5 | 86.5 | 84 | 25 | 970 | |
| GN 322.7-200-B20-R | 200 | 20 | 25 | 8.5 | 42 | 24 | 52.5 | 86.5 | 84 | 25 | 945 | |
| GN 322.7-250-B22-R | 250 | 22 | 26.5 | 13 | 48 | 28 | 61 | 86.5 | 111 | 25 | 1380 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Тип
- Тип R: с вращающейся откидной ручкой
Корпус маховика
Алюминий
- Механически обработанная втулка
- Обод маховика
- Обточенный со всех сторон
- Полированный «под зеркало»
- Радиальное и осевое биение < 0,4
- Немеханическая дробеструйная обработка корпуса
Безопасные откидные ручки GN 798.7
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Механизм складывания
- Сталь
- Шпиндель, 1.0718, чернение
- Соединительная деталь, спечённая сталь, чернение
Информация
Маховики GN 322.7 применяются в тех случаях, когда ручка не должна оставаться в рабочем положении.
Для того, чтобы привести ручку в данное положение, её необходимо повернуть на 90° против пружины кручения, а затем потянуть против давления пружины в положение удержания. При удержании ручки в осевом направлении маховик можно легко вращать.
Когда ручка отпущена, пружины возвращают её в сложенное положение.
Принадлежности
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики пластика
