Серия GN 322.4
GN 322.4-D
Предохранительные маховики
Алюминий, с подшипником скольжения
С вращающейся стальной ручкой
Исполнения серии GN 322.4
Изображения

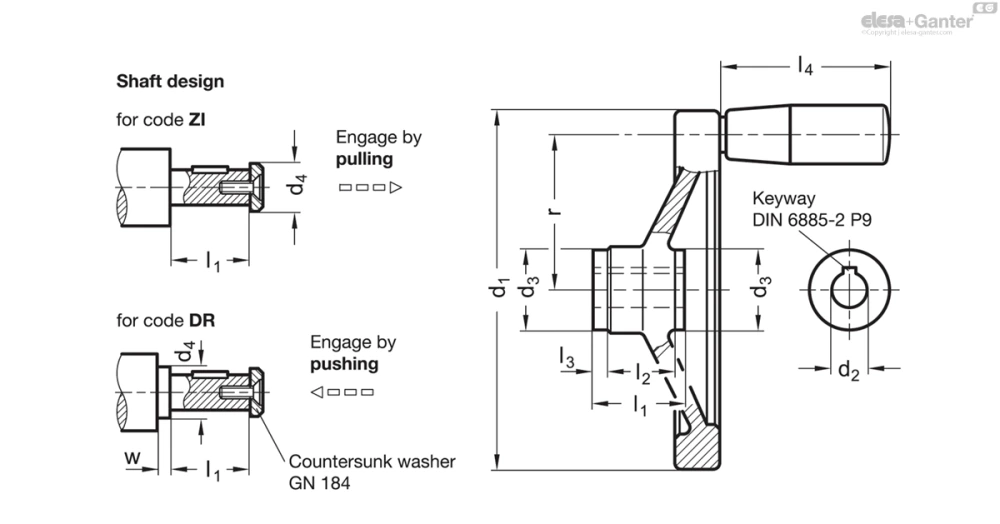

Схемы
GN 322.4-D
Таблица моделей — Предохранительные маховики
| Артикул |
|
|
|
|
|
|
|
|
|
w мин. |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 322.4-125-K12-D-ZI | 125 | K 12 | 28 | 17 | 28.5 | 18 | 5 | 67.5 | 54 | 4 | 23 | 1 | 552 | |
| GN 322.4-125-K12-D-DR | 125 | K 12 | 28 | 17 | 28.5 | 18 | 5 | 67.5 | 54 | 4 | 23 | 1 | 552 | |
| GN 322.4-140-K12-D-ZI | 140 | K 12 | 28 | 17 | 28.5 | 19 | 5 | 67.5 | 61 | 4 | 23 | 1 | 660 | |
| GN 322.4-140-K12-D-DR | 140 | K 12 | 28 | 17 | 28.5 | 19 | 5 | 67.5 | 61 | 4 | 23 | 1 | 660 | |
| GN 322.4-140-K14-D-ZI | 140 | K 14 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | 4 | 23 | 2 | 683 | |
| GN 322.4-140-K14-D-DR | 140 | K 14 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | 4 | 23 | 2 | 683 | |
| GN 322.4-140-K16-D-ZI | 140 | K 16 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | 4 | 23 | 2 | 670 | |
| GN 322.4-140-K16-D-DR | 140 | K 16 | 32 | 21 | 32.5 | 19 | 6 | 67.5 | 61 | 4 | 23 | 2 | 670 | |
| GN 322.4-160-K14-D-ZI | 160 | K 14 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | 4 | 26 | 2 | 907 | |
| GN 322.4-160-K14-D-DR | 160 | K 14 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | 4 | 26 | 2 | 907 | |
| GN 322.4-160-K16-D-ZI | 160 | K 16 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | 4 | 26 | 2 | 894 | |
| GN 322.4-160-K16-D-DR | 160 | K 16 | 32 | 21 | 32.5 | 20 | 6 | 82.5 | 71 | 4 | 26 | 2 | 894 | |
| GN 322.4-200-K18-D-ZI | 200 | K 18 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | 4 | 26 | 3 | 1324 | |
| GN 322.4-200-K18-D-DR | 200 | K 18 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | 4 | 26 | 3 | 1324 | |
| GN 322.4-200-K20-D-ZI | 200 | K 20 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | 4 | 26 | 3 | 1307 | |
| GN 322.4-200-K20-D-DR | 200 | K 20 | 38 | 26 | 36.5 | 24 | 6 | 82.5 | 89 | 4 | 26 | 3 | 1307 | |
| GN 322.4-250-K22-D-ZI | 250 | K 22 | 45 | 30 | 47.5 | 28 | 12 | 92.5 | 113 | 4 | 28 | 4 | 2122 | |
| GN 322.4-250-K22-D-DR | 250 | K 22 | 45 | 30 | 47.5 | 28 | 12 | 92.5 | 113 | 4 | 28 | 4 | 2122 |
Характеристики
Типы
- Тип A: без ручки
- Тип D: с вращающейся стальной ручкой
Обозначение
- Вариант ZI: входит в зацепление при оттягивании на себя
- Вариант DR: входит в зацепление при нажатии от себя
Корпус маховика
Алюминий
- Механически обработанная втулка
- Обод маховика
- Обточка
- Радиальное и осевое биение < 0,4
- Полированный обод маховика
- Дробеструйная немеханическая обработка корпуса
Соединительная втулка GN 000.4 с подшипником скольжения
Сталь
- Азотирование
- Поверхность подшипника с PTFE-покрытием
Вращающаяся ручка GN 598
Сталь
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
- Стальной шпиндель
- Оцинкованная, воронёная пассивированная
Информация
При отсутствии активации предохранительные маховики GN 322.4 не передают вращательное движение вала на корпус маховика. Для приведения в действие и для регулировки происходит зацепление сцепления путём оттягивания на себя или путём нажатия от себя в зависимости от кода. При отпускании происходит высвобождение маховика под действием силы, создаваемой пружиной
Тип D эргономично передаёт движения быстрой регулировки через вращающуюся цилиндрическую ручку. Прецизионная регулировка выполняется через обод маховика.
Принадлежности
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
