Серия GN 314

GN 314

Установочные штифты из нержавеющей стали

с Г-образной ручкой, с запиранием на замок

Установочные штифты из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 314 — Установочные штифты из нержавеющей стали

Схемы

Схема GN 314

GN 314

Таблица моделей — Установочные штифты из нержавеющей стали

Артикул
В корзину
GN 314-8-20-L-SC-NI 8 20 7.5 3 9.5 3 23 18 4.5 35 43.5 30 48
GN 314-8-20-L-SU-NI 8 20 7.5 3 9.5 3 23 18 4.5 35 43.5 30 48
GN 314-8-25-L-SC-NI 8 25 7.5 3 9.5 3 23 18 4.5 35 43.5 30 49
GN 314-8-25-L-SU-NI 8 25 7.5 3 9.5 3 23 18 4.5 35 43.5 30 49
GN 314-8-30-L-SC-NI 8 30 7.5 3 9.5 3 23 18 4.5 35 43.5 30 51
GN 314-8-30-L-SU-NI 8 30 7.5 3 9.5 3 23 18 4.5 35 43.5 30 51
GN 314-8-35-L-SC-NI 8 35 7.5 3 9.5 3 23 18 4.5 35 43.5 30 53
GN 314-8-35-L-SU-NI 8 35 7.5 3 9.5 3 23 18 4.5 35 43.5 30 53
GN 314-8-40-L-SC-NI 8 40 7.5 3 9.5 3 23 18 4.5 35 43.5 30 55
GN 314-8-40-L-SU-NI 8 40 7.5 3 9.5 3 23 18 4.5 35 43.5 30 55
GN 314-8-50-L-SC-NI 8 50 7.5 3 9.5 3 23 18 4.5 35 43.5 30 62
GN 314-8-50-L-SU-NI 8 50 7.5 3 9.5 3 23 18 4.5 35 43.5 30 62
GN 314-10-20-L-SC-NI 10 20 7.5 3 12.6 3 23 18 4.5 35 43.5 46 51
GN 314-10-20-L-SU-NI 10 20 7.5 3 12.6 3 23 18 4.5 35 43.5 46 51
GN 314-10-25-L-SC-NI 10 25 7.5 3 12.6 3 23 18 4.5 35 43.5 46 54
GN 314-10-25-L-SU-NI 10 25 7.5 3 12.6 3 23 18 4.5 35 43.5 46 54
GN 314-10-30-L-SC-NI 10 30 7.5 3 12.6 3 23 18 4.5 35 43.5 46 59
GN 314-10-30-L-SU-NI 10 30 7.5 3 12.6 3 23 18 4.5 35 43.5 46 59
GN 314-10-35-L-SC-NI 10 35 7.5 3 12.6 3 23 18 4.5 35 43.5 46 62
GN 314-10-35-L-SU-NI 10 35 7.5 3 12.6 3 23 18 4.5 35 43.5 46 62
GN 314-10-40-L-SC-NI 10 40 7.5 3 12.6 3 23 18 4.5 35 43.5 46 65
GN 314-10-40-L-SU-NI 10 40 7.5 3 12.6 3 23 18 4.5 35 43.5 46 65
GN 314-10-50-L-SC-NI 10 50 7.5 3 12.6 3 23 18 4.5 35 43.5 46 71
GN 314-10-50-L-SU-NI 10 50 7.5 3 12.6 3 23 18 4.5 35 43.5 46 71
GN 314-10-60-L-SC-NI 10 60 7.5 3 12.6 3 23 18 4.5 35 43.5 46 77
GN 314-10-60-L-SU-NI 10 60 7.5 3 12.6 3 23 18 4.5 35 43.5 46 77
GN 314-12-30-L-SC-NI 12 30 7.5 3 14.6 4 23 18 6 35 43.5 74 69
GN 314-12-30-L-SU-NI 12 30 7.5 3 14.6 4 23 18 6 35 43.5 74 69
GN 314-12-35-L-SC-NI 12 35 7.5 3 14.6 4 23 18 6 35 43.5 74 73
GN 314-12-35-L-SU-NI 12 35 7.5 3 14.6 4 23 18 6 35 43.5 74 73
GN 314-12-40-L-SC-NI 12 40 7.5 3 14.6 4 23 18 6 35 43.5 74 77
GN 314-12-40-L-SU-NI 12 40 7.5 3 14.6 4 23 18 6 35 43.5 74 77
GN 314-12-50-L-SC-NI 12 50 7.5 3 14.6 4 23 18 6 35 43.5 74 86
GN 314-12-50-L-SU-NI 12 50 7.5 3 14.6 4 23 18 6 35 43.5 74 86
GN 314-12-60-L-SC-NI 12 60 7.5 3 14.6 4 23 18 6 35 43.5 74 95
GN 314-12-60-L-SU-NI 12 60 7.5 3 14.6 4 23 18 6 35 43.5 74 95
GN 314-12-70-L-SC-NI 12 70 7.5 3 14.6 4 23 18 6 35 43.5 74 104
GN 314-12-70-L-SU-NI 12 70 7.5 3 14.6 4 23 18 6 35 43.5 74 104
GN 314-12-80-L-SC-NI 12 80 7.5 3 14.6 4 23 18 6 35 43.5 74 112
GN 314-12-80-L-SU-NI 12 80 7.5 3 14.6 4 23 18 6 35 43.5 74 112
GN 314-16-30-L-SC-NI 16 30 12 4 19.7 5 35.5 28 7.5 40.5 65 136 141
GN 314-16-30-L-SU-NI 16 30 12 4 19.7 5 35.5 28 7.5 40.5 65 136 141
GN 314-16-35-L-SC-NI 16 35 12 4 19.7 5 35.5 28 7.5 40.5 65 136 151
GN 314-16-35-L-SU-NI 16 35 12 4 19.7 5 35.5 28 7.5 40.5 65 136 151
GN 314-16-40-L-SC-NI 16 40 12 4 19.7 5 35.5 28 7.5 40.5 65 136 156
GN 314-16-40-L-SU-NI 16 40 12 4 19.7 5 35.5 28 7.5 40.5 65 136 156
GN 314-16-50-L-SC-NI 16 50 12 4 19.7 5 35.5 28 7.5 40.5 65 136 171
GN 314-16-50-L-SU-NI 16 50 12 4 19.7 5 35.5 28 7.5 40.5 65 136 171
GN 314-16-60-L-SC-NI 16 60 12 4 19.7 5 35.5 28 7.5 40.5 65 136 187
GN 314-16-60-L-SU-NI 16 60 12 4 19.7 5 35.5 28 7.5 40.5 65 136 187
GN 314-16-70-L-SC-NI 16 70 12 4 19.7 5 35.5 28 7.5 40.5 65 136 204
GN 314-16-70-L-SU-NI 16 70 12 4 19.7 5 35.5 28 7.5 40.5 65 136 204
GN 314-16-80-L-SC-NI 16 80 12 4 19.7 5 35.5 28 7.5 40.5 65 136 218
GN 314-16-80-L-SU-NI 16 80 12 4 19.7 5 35.5 28 7.5 40.5 65 136 218
GN 314-20-60-L-SC-NI 20 60 12 4 23.7 5 35.5 28 7.5 40.5 65 227 247
GN 314-20-60-L-SU-NI 20 60 12 4 23.7 5 35.5 28 7.5 40.5 65 227 247
GN 314-20-80-L-SC-NI 20 80 12 4 23.7 5 35.5 28 7.5 40.5 65 227 295
GN 314-20-80-L-SU-NI 20 80 12 4 23.7 5 35.5 28 7.5 40.5 65 227 295
GN 314-20-100-L-SC-NI 20 100 12 4 23.7 5 35.5 28 7.5 40.5 65 227 344
GN 314-20-100-L-SU-NI 20 100 12 4 23.7 5 35.5 28 7.5 40.5 65 227 344
GN 314-20-120-L-SC-NI 20 120 12 4 23.7 5 35.5 28 7.5 40.5 65 227 396
GN 314-20-120-L-SU-NI 20 120 12 4 23.7 5 35.5 28 7.5 40.5 65 227 396
3D-модель Технические данные (PDF)

Характеристики

Тип

  • Тип L : с Г-образной ручкой

Идентификация

  • SC: с ключом (аналогичное запирание)
  • SU: с ключом (отличающееся запирание)

Штифт фиксатора / собачка

Нержавеющая сталь AISI 303 NI

Г-образная ручка

Пластик (полиамид PA)

  • чёрный цвет
  • термостойкость до 80 °C

Замыкающий механизм

Цинковое литье под давлением / нержавеющая сталь

Ключ (2 шт.)

Сталь, никелированная

Информация

Установочные штифты из нержавеющей стали GN 314 с Г-образной ручкой и ключом применяются для быстрого крепления, соединения и фиксации различных зажимных приспособлений и крепёжных систем без необходимости использования инструментов. При повороте ключа на 180° происходит смещение собачки на переднем конце штифта, обеспечивая зацепление для осевой фиксации вставленного штифта. После запирания несанкционированное извлечение становится невозможным. Ключ вынимается в обоих конечных положениях.

Ключ может быть извлечён в конечных положениях. Замки с обозначением SC запираются аналогично, обеспечивая работу каждого замка с одним и тем же ключом. Замки с обозначением SU запираются по-разному и имеют 68 различных вариантов запирания и соответствующее количество ключей.

Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).

Аксессуары

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы  GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Вопрос о продукции

Спросите о серии GN 314 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул модели

GN 314 — Установочные штифты из нержавеющей стали

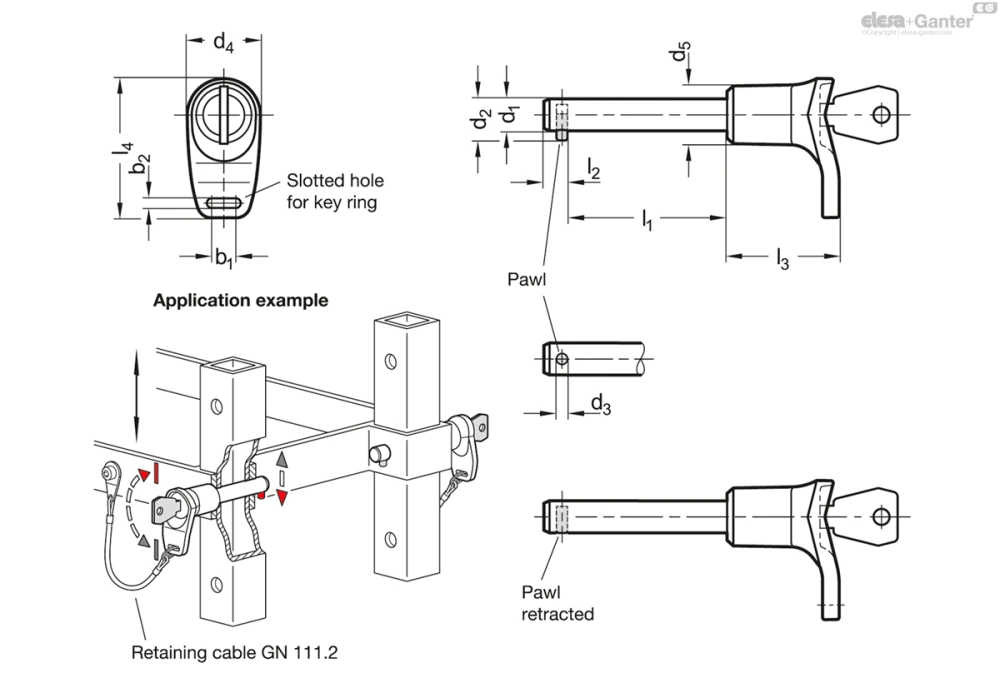

Чертёж GN 314
