Серия GN 240.2
GN 240.2-M12x1,25
Муфты для быстрой сборки
Муфты для быстрой сборки
с компенсацией углового и радиального смещения
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

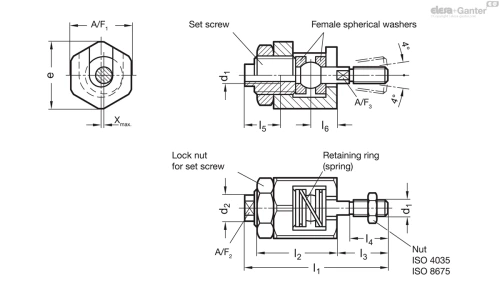

Схемы
GN 240.2-M12x1,25
Технические характеристики — Муфты для быстрой сборки
- d1
- M12x1.25
- d2
- 21
- x
- 0.8
- e
- 44
- l1≈
- 85
- l2
- 43
- l3
- 34.5
- l4
- 26
- l5min.
- 24
- l6
- 16
- A/F 1
- 41
- A/F 2
- 18
- A/F 3
- 12
- x Макс. радиальное смещение
- 0.8
- Макс. нагрузка при толкании/тяге в кН
- 10
- Weight (in g)
- 409
- Вес (г)
- 409
Характеристики
Сталь
- закалённый
- фосфатированный
Стопорное кольцо (пружина)
Нержавеющая сталь AISI 631
Информация
Муфты для быстрой сборки GN 240.2 были разработаны с целью компенсации радиального и углового смещения. Кроме того, они свободно регулируются в осевом направлении с помощью установочного винта.
Типичным применением является осевая связь с поршневым штоком цилиндра, работающего с любым типом крепежа или системы.
Муфта известна своей довольно компактной конструкцией без каких-либо ослабленных деталей.
Она не предназначена для передачи крутящего момента.
Вопрос о продукции
Спросите о модели GN 240.2-M12x1,25 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
