Серия GN 240.2
GN 240.2
Муфты для быстрой сборки
с компенсацией углового и радиального смещения
Муфты для быстрой сборки
Изображения

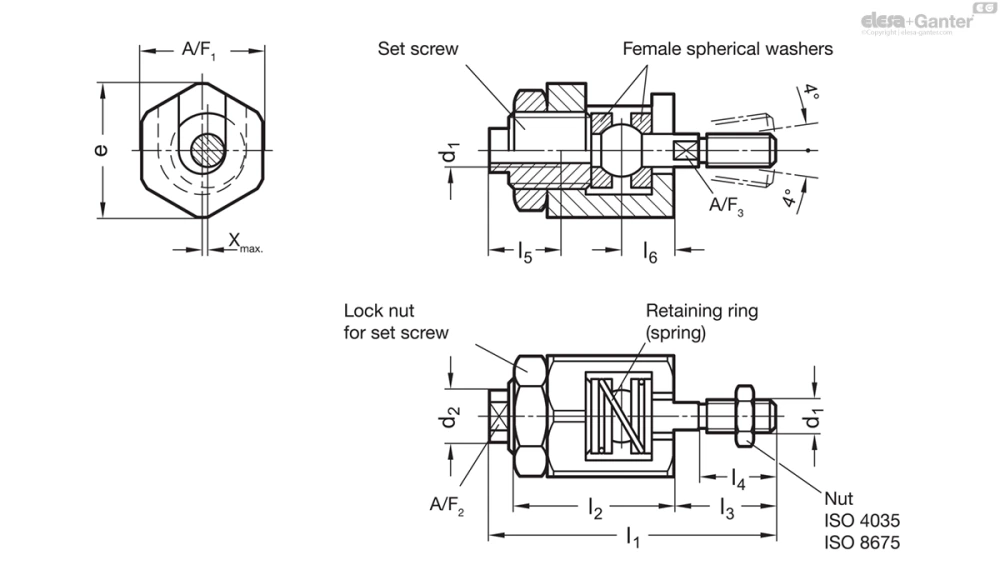

Схемы
GN 240.2
Таблица моделей — Муфты для быстрой сборки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 240.2-M6 | M6 | 9.5 | 0.6 | 24.5 | 52 | 29 | 18.5 | 14 | 13 | 9.5 | 22 | 8 | 5 | 0.6 | 2.5 | 75 | |
| GN 240.2-M8 | M8 | 15 | 0.7 | 30 | 63 | 33 | 23.5 | 18 | 16 | 11.5 | 27 | 13 | 7 | 0.7 | 4.5 | 135 | |
| GN 240.2-M10 | M10 | 21 | 0.7 | 44 | 81 | 43 | 30.5 | 22 | 24 | 16 | 41 | 18 | 12 | 0.7 | 6.5 | 403 | |
| GN 240.2-M10x1,25 | M10x1.25 | 21 | 0.7 | 44 | 81 | 43 | 30.5 | 22 | 24 | 16 | 41 | 18 | 12 | 0.7 | 6.5 | 403 | |
| GN 240.2-M12 | M12 | 21 | 0.8 | 44 | 85 | 43 | 34.5 | 26 | 24 | 16 | 41 | 18 | 12 | 0.8 | 10 | 405 | |
| GN 240.2-M12x1,25 | M12x1.25 | 21 | 0.8 | 44 | 85 | 43 | 34.5 | 26 | 24 | 16 | 41 | 18 | 12 | 0.8 | 10 | 409 | |
| GN 240.2-M16 | M16 | 32 | 1 | 60 | 121 | 62 | 45 | 34 | 34 | 26 | 55 | 27 | 18 | 1 | 18 | 1090 | |
| GN 240.2-M16x1,5 | M16x1.5 | 32 | 1 | 60 | 121 | 62 | 45 | 34 | 34 | 26 | 55 | 27 | 18 | 1 | 18 | 1094 | |
| GN 240.2-M20 | M20 | 32 | 1 | 60 | 129 | 62 | 53 | 42 | 34 | 26 | 55 | 27 | 18 | 1 | 30 | 1136 | |
| GN 240.2-M20x1,5 | M20x1.5 | 32 | 1 | 60 | 129 | 62 | 53 | 42 | 34 | 26 | 55 | 27 | 18 | 1 | 30 | 1143 |
Характеристики
Сталь
- закалённый
- фосфатированный
Стопорное кольцо (пружина)
Нержавеющая сталь AISI 631
Информация
Муфты для быстрой сборки GN 240.2 были разработаны с целью компенсации радиального и углового смещения. Кроме того, они свободно регулируются в осевом направлении с помощью установочного винта.
Типичным применением является осевая связь с поршневым штоком цилиндра, работающего с любым типом крепежа или системы.
Муфта известна своей довольно компактной конструкцией без каких-либо ослабленных деталей.
Она не предназначена для передачи крутящего момента.
